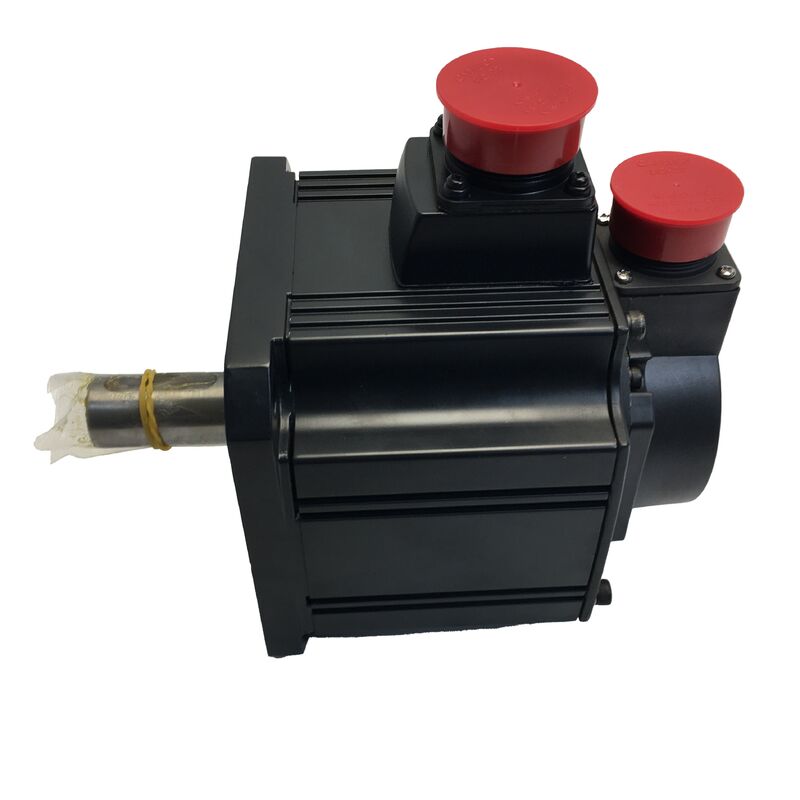

Motore Servo AC Mitsubishi HC-SFS81 — Motore MELSERVO J2S a media inerzia da 850W per movimento industriale di precisione

Quando una macchina richiede un controllo dell'asse affidabile — coppia costante da bassa a velocità nominale, risposta dinamica rapida e un sistema di feedback di posizione che non necessita di ri-omologazione dopo ogni ciclo di spegnimento — il motore alla fine della catena di azionamento deve fornire. Il Mitsubishi HC-SFS81 è un servomotore brushless AC da 850 W della serie MELSERVO J2S, che occupa una posizione pratica nella gamma a media inerzia e media capacità della famiglia HC-SFS, rendendolo una scelta standard per macchine utensili CNC, robot e apparecchiature di automazione industriale generiche.

Dove si colloca l'HC-SFS81 nella famiglia HC-SFS

La serie HC-SFS spazia da motori compatti da 500 W a unità ad alta potenza da 7 kW, tutti con la stessa filosofia di progettazione: inerzia del rotore media bilanciata con capacità di uscita media, nominale per 3.000 giri/min o 2.000 giri/min a seconda della variante, con una struttura completamente chiusa auto-raffreddante e una costruzione con paraolio che protegge il cuscinetto lato azionamento dagli ambienti industriali in cui operano questi motori.

L'HC-SFS81 è il membro da 850 W alla base della sottoserie da 3.000 giri/min — abbastanza piccolo da adattarsi a progetti di macchine compatte, abbastanza capace per la maggior parte delle applicazioni di azionamento dell'asse nelle macchine di produzione. La sua impronta a flangia di 130 × 130 mm è condivisa con la gamma media della famiglia HC-SFS, il che significa intercambiabilità fisica all'interno della stessa dimensione del telaio durante l'aggiornamento o la sostituzione tra diverse potenze nominali.

Specifiche Tecniche

Encoder Assoluto a 17 bit — 131.072 impulsi per giro

L'encoder integrato nell'HC-SFS81 non è solo un contatore di impulsi. È un encoder ottico assoluto a 17 bit — 131.072 posizioni uniche per giro — che opera tramite il collegamento di comunicazione seriale ad alta velocità di Mitsubishi all'amplificatore servo.

L'architettura assoluta significa che i dati di posizione vengono mantenuti anche dopo lo spegnimento, con backup della batteria nell'amplificatore servo abbinato che mantiene il contatore di posizione multi-giro. All'avvio della macchina, l'azionamento legge l'encoder e la posizione dell'asse è immediatamente nota. Nessun ciclo di omologazione di ritorno di riferimento. Nessuna attesa. Semplicemente pronto.

Per le macchine di produzione che effettuano più cicli di accensione/spegnimento per turno, o per le macchine che devono recuperare rapidamente dopo arresti di emergenza, il valore pratico dell'eliminazione del tempo di omologazione si accumula nel programma di produzione. Una posizione di riferimento impostata durante la messa in servizio copre l'intera vita operativa della macchina.

Media Inerzia — Una Scelta di Progettazione Importante

L'inerzia del servomotore riguarda l'adattamento. Un motore a bassa inerzia accelera rapidamente ma può faticare a guidare fluidamente un carico ad alta inerzia senza oscillazioni. Un motore ad alta inerzia è robusto sotto carico ma risponde lentamente ai rapidi cambi di direzione. L'inerzia media, come nella serie HC-SFS, rappresenta il punto di equilibrio per l'ampia gamma di macchinari in cui l'inerzia del motore stesso e l'inerzia del carico devono essere ragionevolmente abbinate per un controllo servo stabile e reattivo.

Per l'HC-SFS81 in particolare, la documentazione Mitsubishi specifica un rapporto inerzia del carico/motore ammissibile fino a 30 volte, il che conferisce ai progettisti di macchine una notevole flessibilità su quanta inerzia del carico questo motore possa gestire mantenendo un controllo ad anello chiuso stabile. Quel valore di 30x è significativamente più alto rispetto alle famiglie di motori a bassa inerzia, riflettendo la tolleranza dell'HC-SFS per carichi meccanici più pesanti.

Costruzione con Paraolio e Protezione IP65

L'albero dritto sull'HC-SFS81 include un paraolio sul cuscinetto lato azionamento — una caratteristica pratica per le installazioni di macchine utensili dove fluidi da taglio, nebbia di refrigerante e aria carica di lubrificante raggiungono regolarmente l'estremità del motore. La guarnizione impedisce la migrazione di contaminanti nella cavità del cuscinetto e da lì nello spazio dell'encoder.

In combinazione con l' alloggiamento con grado di protezione IP65 (completamente a prova di polvere, protetto contro getti d'acqua da qualsiasi direzione), l'HC-SFS81 è costruito per funzionare in ambienti di produzione senza speciali misure di protezione ambientale. Centri di lavoro, linee di confezionamento e apparecchiature di assemblaggio espongono regolarmente i motori esattamente alle condizioni per cui è stato progettato l'IP65.

Amplificatori Servo Compatibili

L'HC-SFS81 è abbinato agli amplificatori servo Mitsubishi MR-J2S-100A o MR-J2S-100B (classe 1 kW, la potenza appropriata per un motore da 850 W). L'MR-J2S-100A utilizza un'interfaccia di comando analogica a treno di impulsi, mentre l'MR-J2S-100B comunica tramite SSCNET seriale ad alta velocità per l'uso in sistemi di controllo del movimento multi-asse. Entrambi gli amplificatori funzionano con lo stesso motore HC-SFS81 — la scelta dipende dal fatto che il controller a monte emetta comandi di posizione analogici o si connetta tramite SSCNET.

Il motore è compatibile anche con amplificatori di nuova generazione tramite l'approccio di strumenti di rinnovo di Mitsubishi, supportando gli aggiornamenti dalla generazione di amplificatori J2S alla serie MR-J4-B quando i requisiti di prestazioni della macchina o la disponibilità dell'amplificatore lo richiedono.

Dove viene impiegato l'HC-SFS81

La potenza di 850 W e la velocità nominale di 3.000 giri/min posizionano l'HC-SFS81 nella gamma più comunemente necessaria per gli azionamenti degli assi delle macchine utensili generiche e l'automazione su scala media:

Centri di Lavoro CNC — azionamenti degli assi di avanzamento (X, Y, Z) su centri di lavoro verticali e orizzontali dove la flangia da 130 mm e la potenza di 850 W soddisfano i requisiti di macchine di medie dimensioni

Torni e Centri di Tornitura CNC — azionamenti servo degli assi Z e X, insieme agli assi di posizionamento della torretta, su apparecchiature di tornitura CNC

Robot Industriali — motori di azionamento delle articolazioni su robot SCARA e configurazioni di bracci articolati più piccoli dove l'inerzia media e l'alta risoluzione supportano un controllo fluido e preciso delle articolazioni

Macchine di Assemblaggio Automatico — stazioni di inserimento di precisione, press-fit e movimentazione materiali nell'automazione di assemblaggio elettronico e meccanico

Sistemi di Trasporto e Convogliatori — azionamenti di indicizzazione e posizionamento su sistemi di trasporto a pallet e apparecchiature di stoccaggio automatico

Tavole di Posizionamento X-Y — stadi di posizionamento di precisione a due assi in apparecchiature di test, dispensazione e misurazione

Riepilogo Varianti HC-SFS81

Il motore base HC-SFS81 è disponibile in diverse varianti con suffisso per coprire diversi requisiti di installazione:

• HC-SFS81 — standard, albero dritto, senza freno
• HC-SFS81B — con freno elettromagnetico integrato
• HC-SFS81K — con linguetta e scanalatura sull'albero
• HC-SFS81BK — con freno elettromagnetico e albero scanalato

Tutte le varianti condividono le stesse caratteristiche nominali del motore, encoder, dimensioni della flangia e protezione IP65. Selezionare la variante che corrisponde al metodo di accoppiamento dell'albero e se è richiesto il mantenimento del carico gravitazionale sull'asse.

FAQ

D1: Quale amplificatore servo è compatibile con il Mitsubishi HC-SFS81?

L'HC-SFS81 si abbina agli amplificatori servo Mitsubishi MR-J2S-100A (interfaccia di comando analogica) o MR-J2S-100B (interfaccia digitale SSCNET) della classe 1 kW. Per sistemi multi-asse che utilizzano controller di movimento Mitsubishi, l'MR-J2S-100B con comunicazione SSCNET è la scelta standard.

D2: L'HC-SFS81 supporta il funzionamento in posizione assoluta senza ciclo di omologazione?

Sì. L' encoder assoluto a 17 bit integrato mantiene la posizione dell'asse anche dopo lo spegnimento, supportato dalla batteria nell'amplificatore servo abbinato. Una volta impostata una posizione di riferimento durante la messa in servizio iniziale, l'asse riporta la sua posizione immediatamente ad ogni successiva accensione — non è richiesto alcun ritorno di riferimento.

D3: Qual è la differenza tra l'HC-SFS81 e l'HC-SFS81B?

L'HC-SFS81 è il motore standard senza freno elettromagnetico. L'HC-SFS81B aggiunge un freno elettromagnetico a molla integrato che blocca l'albero quando la bobina del freno è diseccitata — essenziale per assi verticali, articolazioni di robot o qualsiasi carico che debba essere mantenuto fermo senza alimentazione continua. Tutte le specifiche elettriche e meccaniche sono altrimenti identiche.

D4: Qual è l'inerzia massima del carico ammissibile per l'HC-SFS81?

Mitsubishi specifica un rapporto inerzia del carico/motore massimo di 30 volte per l'HC-SFS81. Questo è il limite superiore per mantenere un controllo servo ad anello chiuso stabile senza compromessi eccessivi sull'accordatura del guadagno. Le applicazioni con inerzia del carico maggiore dovrebbero consultare le linee guida di selezione servo di Mitsubishi o utilizzare la funzione di auto-accordatura nell'amplificatore MR-J2S.

D5: L'HC-SFS81 è ancora in produzione e qual è il suo equivalente di generazione attuale?

La serie HC-SFS appartiene alla generazione MELSERVO J2S, che è stata succeduta dalle più recenti famiglie di motori serie J4 e J5. L'equivalente di generazione attuale nella gamma Mitsubishi è la serie HG-SR (J4) per la stessa classe di media inerzia e media capacità. I motori HC-SFS rimangono ampiamente disponibili nel mercato secondario dell'automazione industriale per la manutenzione e la sostituzione di installazioni J2S esistenti.
