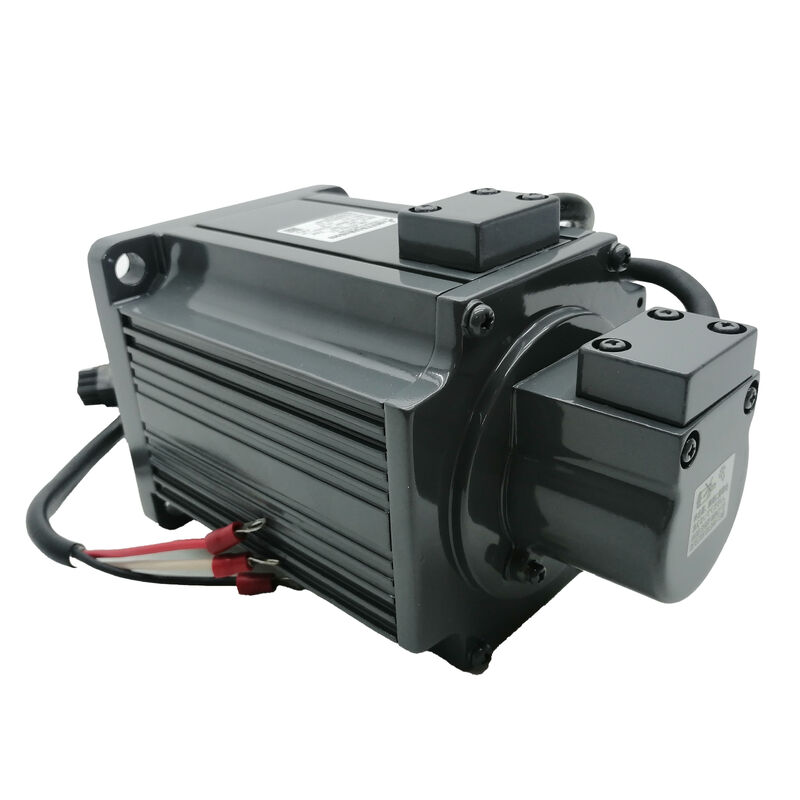

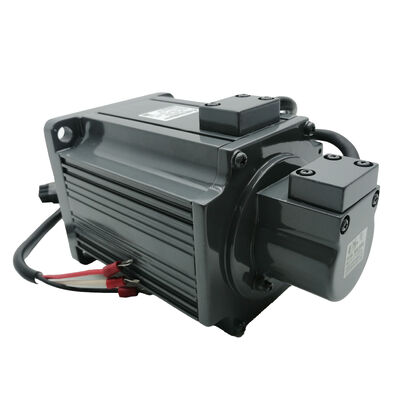

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — Motore Servo AC da 300W, Connettore Cannon, Specifica Speciale, 3000 giri/min, Serie MELSERVO HA-FF

Panoramica del Prodotto

Codice Articolo: HA-FF33C-S5

Cercato Anche Come: HAFF33CS5, HA FF 33C S5, HA-FF33C S5 Serie: Mitsubishi MELSERVO HA-FF (Bassa Inerzia, Piccola Capacità) Classificazione: Motore Servo Brushless AC a Bassa Inerzia — 300 W, classe 200V, 3000 giri/min, Connettore Cannon, Specifica Speciale

Comprensione di questo codice articolo nella famiglia HA-FF

La serie HA-FF di Mitsubishi rappresenta una generazione precedente di motori MELSERVO di piccola capacità — unità compatte a bassa inerzia che coprono la gamma da 50W a 600W, tutte con una potenza nominale di 3.000 giri/min. All'interno di quella famiglia, il HA-FF33 è il rappresentante da 300W, con una coppia nominale di 2,9 Nm, una flangia con diametro di centraggio di 70 mm e un grado di protezione IP54.

Ciò che distingue il HA-FF33C-S5 dall'HA-FF33 di base sono due specifici designatori che definiscono la sua identità fisica e di configurazione. La C nel codice articolo indica un connettore di alimentazione di tipo Cannon (rotondo tipo MS), che sostituisce le uscite dei cavi del variatore motore standard. Le fasi di alimentazione si collegano tramite un connettore circolare in stile militare anziché cavi a treccia — una differenza significativa quando il motore si trova all'interno di una macchina in cui l'innesto e lo sgancio del connettore sono un'attività di manutenzione regolare. Il -S5 è una designazione di specifica speciale di fabbrica, che indica una modifica definita rispetto allo standard — tipicamente una modifica della lunghezza dell'albero, una disposizione specifica del cavo, una modifica dell'encoder o un requisito di assemblaggio OEM. I parametri di prestazione del motore stesso rimangono quelli della piattaforma HA-FF33 di base.

A fini di approvvigionamento e manutenzione, il codice articolo completo ed esatto — HA-FF33C-S5 — deve essere utilizzato senza sostituzioni. Un HA-FF33B-S5 o un HA-FF33C senza suffisso S5 è un pezzo fisico diverso.

Specifiche Tecniche

La specifica speciale -S5 definisce una variazione definita in fabbrica dell'HA-FF33C di base. Confermare i dettagli esatti della configurazione con il foglio di specifiche S5 di Mitsubishi per questo codice articolo prima dell'uso in un nuovo progetto.

La Serie HA-FF: Piccola, Veloce, Carico Leggero

La serie HA-FF di Mitsubishi è stata progettata per un tipo specifico di applicazione servo: macchine compatte in cui il carico è leggero, la velocità operativa è elevata e il tempo ciclo è una preoccupazione primaria. Apparecchiature di assemblaggio di componenti elettronici, meccanismi di movimentazione di semiconduttori, piccoli sistemi pick-and-place, tavoli di posizionamento X-Y leggeri e teste di applicazione di etichette sono gli ambienti attorno ai quali questa serie è stata costruita.

La caratteristica distintiva dei motori a bassa inerzia è la loro capacità di accelerare e decelerare rapidamente. Quando il momento angolare del rotore è piccolo rispetto alla coppia che l'amplificatore può fornire, l'asse risponde ai comandi di velocità quasi istantaneamente. Per applicazioni che eseguono molte brevi mosse di posizionamento al minuto — il ciclo di lavoro distintivo delle apparecchiature di assemblaggio e movimentazione — ciò si traduce direttamente in una maggiore produttività. Un motore a bassa inerzia completa ogni movimento più velocemente, trascorre meno tempo alla corrente di picco e consente al progettista meccanico di specificare tempi di attesa più brevi tra i movimenti.

L'HA-FF33 da 300W si colloca al centro della gamma HA-FF. È il doppio della potenza dell'HA-FF13 (100W) e la metà dell'HA-FF63 (600W). Per il tipo di automazione a basso carico servita da questi motori, 300W e 2,9 Nm di coppia nominale sono spesso la capacità esatta richiesta — sufficiente per azionare uno stadio di peso moderato o un meccanismo di trasferimento senza dover passare a un motore più grande e pesante che aggiungerebbe massa e inerzia non necessarie alla struttura in movimento.

Il Connettore Cannon: Perché il Suffisso C è Importante

Nell'HA-FF33 standard, le connessioni di alimentazione del motore escono come cavi — conduttori a treccia che l'installatore collega all'amplificatore tramite una morsettiera o un connettore crimpato a mano. L' HA-FF33C sostituisce quei cavi con un connettore circolare tipo Cannon MS montato direttamente sull'alloggiamento del motore.

Questa è più di una differenza estetica. I connettori rotondi in stile militare — la famiglia di connettori che Mitsubishi e molti altri produttori di motori utilizzavano sui motori della serie HA-FF — hanno specifici vantaggi pratici negli ambienti delle macchine:

Conferma di innesto positiva. L'anello di bloccaggio a baionetta sui connettori tipo MS si blocca con un clic definitivo che l'installatore può sentire attraverso i guanti. A differenza di un cavo collegato a una morsettiera, non c'è ambiguità sul fatto che la connessione sia completa.

Facile disconnessione per la manutenzione. La rimozione di un motore per la sostituzione dell'encoder, la manutenzione dei cuscinetti o la sostituzione del motore non richiede altro che ruotare l'anello di bloccaggio e tirare il corpo del connettore. L'alternativa — scollegare i cavi da una morsettiera — richiede attrezzi e un'attenta annotazione su quale cavo va dove.

Compatibilità e sostituzione del cavo. Il connettore Cannon sul motore ha uno standard di connettore di accoppiamento definito. I cavi di alimentazione di ricambio sono disponibili da Mitsubishi come articoli di catalogo, con lunghezze di cavo specificate. I motori con cavi richiedono all'installatore di preparare terminazioni personalizzate; i motori con connettore utilizzano assemblaggi definiti.

Per le macchine che saranno sottoposte a manutenzione sul campo, in particolare le macchine multi-asse in cui diversi motori potrebbero dover essere scambiati nel corso della vita della macchina, l'interfaccia del connettore riduce i tempi di servizio e il rischio di errori di cablaggio.

Specifica Speciale -S5: Cosa Significa in Pratica

Mitsubishi utilizza suffissi alfanumerici — S1, S5, S13, S15 e altri — per designare specifiche speciali di fabbrica. Queste sono variazioni definite dal prodotto standard, create per soddisfare specifici requisiti OEM e documentate nei fogli di specifiche interni Mitsubishi. Possono includere una lunghezza o un diametro dell'albero modificato, una specifica direzione di uscita del cavo, un tipo o una risoluzione dell'encoder diversa, un diametro pilota della flangia modificato o combinazioni di diversi di questi.

Ciò che è coerente in tutte le specifiche speciali è che i dati di prestazione del motore di base — velocità nominale, coppia nominale, tipo di encoder e compatibilità dell'amplificatore — rimangono invariati. L' HA-FF33C-S5 funziona in modo identico all'HA-FF33C di base in tutti i parametri elettrici e dinamici. La designazione S5 registra un attributo fisico o di configurazione dell'unità specifica.

La conseguenza pratica per l'approvvigionamento: solo il suffisso esatto è intercambiabile con l'originale. Un HA-FF33C senza suffisso S5, o con un numero di specifica speciale diverso, potrebbe non adattarsi fisicamente al montaggio della macchina originale. Quando si acquista l'HA-FF33C-S5 come sostituzione, abbinare il codice articolo completo. In caso di dubbio, confrontare le dimensioni fisiche dell'unità in mano con l'originale prima dell'installazione.

Amplificatori Compatibili

I motori della serie HA-FF si abbinano agli amplificatori della classe MR-J2-40 — l'unità con capacità di 400W della piattaforma MR-J2 di prima generazione. L'accoppiamento HA-FF33C con l'MR-J2-40CT (amplificatore di posizionamento compatibile CC-Link) è documentato nel manuale di istruzioni MR-J2-CT; l'HA-FF33 standard si accoppia anche con l'MR-J2-40A per uso generale.

Vale la pena essere espliciti sul contesto generazionale: la serie HA-FF precede la piattaforma J2-Super (MR-J2S). Questi motori utilizzano un encoder seriale precedente, non il protocollo J2-Super a 17 bit. Sono non compatibili con gli amplificatori MR-J2S senza un adattatore hardware, e non compatibili affatto con gli amplificatori MR-J3 o MR-J4.

Per le macchine che utilizzano amplificatori MR-J2-40 (prima generazione) originali e motori HA-FF33C-S5, il percorso di approvvigionamento è semplice: sostituire pezzo con pezzo. Per le macchine che vengono ristrutturate o aggiornate a piattaforme servo Mitsubishi di generazione successiva, anche il motore deve essere aggiornato — tipicamente a un HC-KFS43 o un motore simile a bassa inerzia di piccola capacità di una serie successiva che corrisponda alla nuova generazione di amplificatori.

La batteria per il backup della posizione assoluta — se il sistema utilizza la modalità encoder assoluto — si trova nell'amplificatore MR-J2, non nel motore.

Panoramica Capacità Serie HA-FF

Tutti i modelli della gamma condividono la velocità nominale di 3.000 giri/min e la filosofia di progettazione a bassa inerzia e piccola capacità. L'HA-FF33 occupa la metà della gamma di capacità, con lo stesso grado IP54 delle unità da 050W, 400W e 600W. (I modelli da 100W e 200W hanno solo IP44 anziché IP54 — un dettaglio da verificare quando il motore viene utilizzato in ambienti con occasionali spruzzi d'acqua o refrigerante).

Applicazioni Tipiche

Assemblaggio e movimentazione di componenti elettronici. Teste pick-and-place, alimentatori di nastri per componenti e assi di posizionamento su apparecchiature di assemblaggio a montaggio superficiale sono applicazioni classiche della serie HA-FF. La combinazione di bassa inerzia del rotore — rapida accelerazione — e un ingombro fisico compatto si adatta a macchine di assemblaggio multi-asse in cui molti piccoli azionamenti servo si adattano in un volume di macchina confinato.

Apparecchiature di movimentazione di wafer di semiconduttori. Bracci di trasferimento wafer, caricatrici di magazzino e azionamenti di stadio su apparecchiature di elaborazione di semiconduttori utilizzano piccoli servomotori a bassa inerzia a 200V nella gamma di capacità esatta coperta dall'HA-FF33. La costruzione sigillata a IP54 fornisce una protezione adeguata contro la polvere dell'ambiente di processo e la lieve contaminazione aerodispersa presente in questi sistemi.

Macchine per l'applicazione di etichette e stampa e applicazione. Le teste di dispensazione e applicazione di etichette azionate da servo richiedono una precisa sincronizzazione della velocità con la linea di produzione, una costruzione meccanica leggera per minimizzare l'inerzia sul braccio dell'applicatore e un fattore di forma del motore compatto. L'HA-FF33C-S5, con la sua interfaccia connettore e capacità di 300W, si adatta bene a questo tipo di applicazione.

Piccoli stadi di posizionamento e ispezione X-Y. Apparecchiature di misurazione coordinate, sistemi di ispezione ottica e piccoli ausili per la lavorazione CNC con massa dello stadio leggera utilizzano servomotori a bassa capacità in cui il vincolo di progettazione dominante è la prestazione di accelerazione piuttosto che la coppia sostenuta.

Assi ausiliari su macchine più grandi. Non tutti gli assi servo su una macchina utensile o una linea di confezionamento sono un azionamento di alimentazione o formatura primario. Bracci di cambio utensile, espulsori di pezzi, meccanismi di traslazione e attuatori di bloccaggio ausiliari funzionano spesso a 200-400W con carichi leggeri. L'HA-FF33 gestisce questi assi secondari in modo pulito all'interno del suo involucro con grado IP54.

Domande Frequenti

D1: Cosa significa il suffisso "C" sull'HA-FF33C-S5, ed è intercambiabile con l'HA-FF33 standard?

La "C" designa un connettore di tipo Cannon (rotondo tipo MS) per l'ingresso di alimentazione del motore, al posto dei cavi sull'HA-FF33 standard. Le specifiche elettriche e di prestazione sono identiche — 300W, 2,9 Nm di coppia nominale, 3.000 giri/min. Non sono fisicamente intercambiabili senza una modifica del cavo, poiché il motore standard termina in cavi scoperti mentre la variante C termina in un corpo connettore circolare di accoppiamento. Assicurarsi che il gruppo cavo di alimentazione utilizzi il connettore di accoppiamento corretto per la variante C prima di ordinare.

D2: Cosa designa la specifica speciale "-S5", e un HA-FF33C standard può sostituirlo?

Il -S5 è una specifica speciale di fabbrica che definisce una modifica rispetto al motore standard — comunemente una dimensione dell'albero, un percorso del cavo o una caratteristica di montaggio specificata da un cliente OEM. Le prestazioni di base del motore rimangono invariate. Se un HA-FF33C standard può sostituirlo dipende interamente da ciò che la modifica -S5 specifica effettivamente. Senza confermare il foglio di specifiche S5 di Mitsubishi, la sostituzione comporta il rischio di un disallineamento fisico o di configurazione. Abbinare il codice articolo completo per una sostituzione diretta.

D3: Quale amplificatore è compatibile con l'HA-FF33C-S5?

La serie HA-FF33 si accoppia con l'amplificatore della classe MR-J2-40 — la piattaforma MR-J2 di prima generazione con capacità di 400W. L'MR-J2-40A è la variante con interfaccia analogica/impulsi per uso generale; l'MR-J2-40CT supporta il posizionamento CC-Link. L'encoder della serie HA-FF non è compatibile con gli amplificatori MR-J2S, MR-J3 o MR-J4. Questi motori appartengono alla generazione pre-J2S e richiedono la piattaforma amplificatore MR-J2 originale.

D4: Qual è il grado di protezione IP54, ed è sufficiente per ambienti con refrigerante?

IP54 significa che il motore è protetto dall'ingresso di polvere sufficiente a prevenire depositi dannosi (non completamente antipolvere) e dagli spruzzi d'acqua da qualsiasi direzione. È adeguato per ambienti industriali interni con spruzzi accidentali di refrigerante o nebbia leggera. Non è classificato per getti diretti di refrigerante o immersione. In ambienti con refrigerante pesante o routine di lavaggio, verificare se IP54 è adeguato o se è necessario un motore con un grado superiore. Le varianti HA-FF13 e HA-FF23 hanno solo IP44 — il grado IP54 dell'HA-FF33 è leggermente più robusto all'interno della famiglia.

D5: La serie HA-FF è stata interrotta. Dove si può ancora reperire l'HA-FF33C-S5?

L'intera serie HA-FF è stata interrotta da Mitsubishi, ma l'HA-FF33C-S5 rimane disponibile tramite rivenditori di surplus di automazione industriale e officine di rigenerazione certificate specializzati in componenti servo Mitsubishi. Le unità rigenerate — in cui il motore è stato smontato, i cuscinetti sostituiti, l'encoder controllato e testato sotto carico — sono un'opzione valida per la manutenzione delle macchine esistenti. Per nuovi progetti di macchine o revisioni importanti, Mitsubishi raccomanda la migrazione a motori a bassa inerzia di generazione attuale come la serie HG-KN o HC-KFS con amplificatori MR-J4 o MR-JE compatibili.
