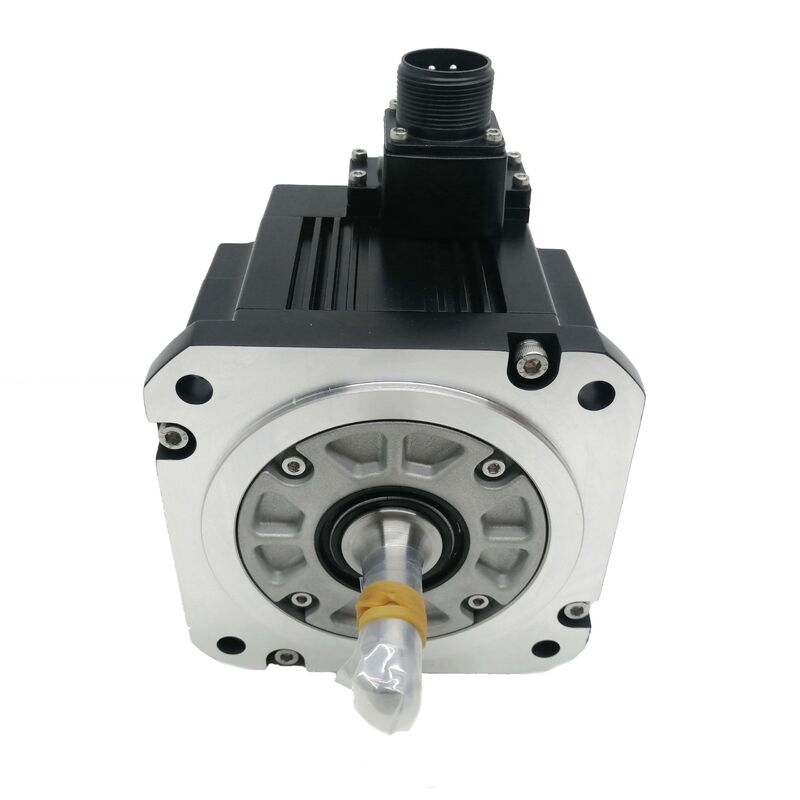

Mitsubishi Servo motor HF103T HF1O3T

Mitsubishi HF103T | Motore Servo AC Serie HF — 1kW, 3000 giri/min, IP67, 125V, 5.3A, 133Hz

Codice Articolo: HF103T

Marca: Mitsubishi Electric

Serie: Serie HF

Configurazione: Albero Cilindrico, Encoder Standard, Nessun Freno, Nessun Riduttore, Connessione a Filo

Protezione Ingresso: IP67

Standard: IEC60034-1

Origine: Made in Japan

Condizione: Nuovo / Ricondizionato

Panoramica

Il Mitsubishi HF103T è un servomotore AC da 1kW della serie HF di Mitsubishi Electric, con una potenza nominale di 3.000 giri/min con un ingresso trifase da 125V a 133Hz, che assorbe una corrente continua di 5.3A. Completamente sigillato secondo lo standard IP67 — a tenuta di polvere e resistente all'immersione temporanea — questo è un motore costruito per funzionare in modo affidabile in ambienti di produzione esigenti dove refrigeranti, nebbia e contaminazione industriale fanno parte delle condizioni operative quotidiane.

Il motore è conforme alla norma IEC60034-1, con isolamento in Classe F (valutato fino a 155°C di temperatura degli avvolgimenti) e pesa 6,5 kg.

A questa dimensione del telaio e alla classificazione IP67, l'HF103T occupa la fascia media della gamma di motori della serie HF di Mitsubishi — più robusto dal punto di vista ambientale rispetto alle varianti standard IP55 utilizzate in installazioni più pulite, e specificato in modo appropriato per gli ambienti delle macchine utensili e dell'automazione generale dove la sua combinazione di potenza da 1kW, velocità di 3.000 giri/min e alloggiamento sigillato è stata progettata per funzionare.

Lo stile di connessione a filo — visibile dai conduttori volanti che escono dal corpo del motore — significa che i cavi di alimentazione e dell'encoder vengono terminati dall'installatore al drive o al punto di giunzione, piuttosto che tramite un corpo connettore fisso.

Ciò offre flessibilità di instradamento in installazioni confinate, ma richiede un'adeguata protezione contro lo stress e la protezione all'ingresso del cavo del motore.

Specifiche Chiave — Dalla Targhetta

IP67 — Completamente Sigillato per Ambienti Industriali

IP67 è una delle classificazioni di protezione d'ingresso più rigorose nelle specifiche dei servomotori industriali: completamente a tenuta di polvere e testato per l'immersione temporanea a un metro di profondità per un massimo di 30 minuti.

In un contesto di macchine utensili o automazione di produzione, ciò significa che il motore è protetto in modo affidabile contro tutti gli scenari di esposizione realistici — spruzzi di fluidi da taglio, saturazione di nebbia di refrigerante, pulizia con lavaggio e cicli di condensazione che si verificano in macchine che operano in ambienti di fabbrica umidi.

L'HF103T presenta questa protezione come caratteristica standard, non come opzione.

La tenuta dell'albero, le giunzioni dell'alloggiamento e l'ingresso del cavo sono tutti classificati come parte dell'assemblaggio IP67. Ciò lo distingue dalle varianti a classificazione inferiore della famiglia HF e lo rende una scelta adatta per le posizioni degli assi esposte al contatto diretto o indiretto con il refrigerante durante il normale funzionamento della macchina.

Per riferimento di manutenzione, IP67 richiede che i componenti di tenuta siano in buone condizioni per mantenere la loro classificazione.

L'integrità della tenuta dell'albero, le condizioni della ghiandola di ingresso del cavo e la sede del connettore devono essere controllate periodicamente sui motori in posizioni ad alta esposizione, in particolare su unità con lunghe storie di servizio in cui gli elastomeri di tenuta potrebbero essere invecchiati.

133Hz, 125V, 5.3A — Il Punto Operativo Elettrico

I parametri della targhetta descrivono il punto operativo del motore così come viene presentato dal servo drive: trifase 125V a 133Hz, assorbendo 5.3A a carico nominale. Queste cifre sono generate dallo stadio inverter del drive dall'alimentazione di rete standard — l'alimentazione in ingresso della macchina è trifase 200–230V, che il drive raddrizza in un bus DC e poi inverte alla frequenza e tensione necessarie affinché il motore funzioni alla velocità e coppia nominali.

A 133Hz e 3.000 giri/min, il design elettromagnetico dell'HF103T è ottimizzato per questa regione operativa.

La corrente nominale di 5.3A è il requisito di uscita continua dell'amplificatore per questo asse in condizioni di carico di produzione normali — un parametro che determina la classe di corrente del modulo servo drive e la sezione del cablaggio per i cavi di alimentazione del motore.

L'isolamento in Classe F significa che l'avvolgimento è valutato fino a un massimo di 155°C, offrendo un adeguato margine termico rispetto alla temperatura operativa prevista in normale servizio continuo.

Il peso di 6,5 kg è una cifra pratica per la pianificazione dell'installazione. Con questa massa, il motore può essere maneggiato e posizionato da un tecnico e l'hardware di montaggio standard per servomotori è appropriato per la flangia e lo schema dei fori di montaggio.

Serie HF nel Sistema di Azionamento CNC Mitsubishi

I motori della serie HF sono progettati per funzionare con i sistemi di servo drive CNC MELDAS di Mitsubishi.

Le unità drive della serie MDS-R sono specificamente indicate come compatibili con i motori HF che operano da un ingresso 200VAC — e in particolare, la documentazione Mitsubishi afferma esplicitamente che i motori della serie HF non sono compatibili con i drive convenzionali delle serie MDS-B, MDS-C1 o MDS-CH. Per le macchine che hanno subito aggiornamenti del sistema di azionamento, questa distinzione di compatibilità è un controllo necessario prima di specificare l'HF103T come sostituzione.

L'encoder standard montato su questo motore fornisce l'interfaccia di feedback prevista dalla generazione di drive Mitsubishi compatibile. I parametri del tipo di motore servo drive devono essere impostati per corrispondere alla specifica da 1kW della serie HF prima che l'asse venga azionato.

Questo è un passaggio di commissioning di routine ma che deve essere completato correttamente prima del primo ciclo di produzione su qualsiasi motore di ricambio.

Connessione a Filo — Note di Installazione

La designazione "T" nel numero di modello HF103T indica lo stile di connessione a filo (terminale). Conduttori volanti escono dal corpo del motore per l'alimentazione trifase (U, V, W), la terra di protezione e il segnale di feedback dell'encoder.

L'installatore li termina al drive o alla scatola di giunzione, dimensionando e instradando i cavi in base al layout della macchina.

Questo stile di connessione presenta vantaggi pratici nelle installazioni in cui è necessario instradare i cavi attraverso spazi ristretti o dove sono richieste lunghezze di cavo personalizzate.

Significa anche che l'interfaccia del cavo del motore è interamente determinata dal cablaggio dell'installazione — la sostituzione di un motore a filo con un motore di tipo connettore richiede la riterminazione dell'interfaccia del cavo all'estremità della macchina, il che aggiunge tempo e costi a quella che altrimenti sarebbe una sostituzione diretta. Confermare lo stile di connessione sul motore installato prima di ordinare un ricambio è quindi un passaggio semplice ma importante.

All'estremità del motore, le uscite dei fili richiedono un'adeguata protezione contro lo stress per evitare che lo stress meccanico sul punto di connessione interno venga trasmesso lungo il cavo durante il funzionamento della macchina o l'accesso per la manutenzione.

Questo è un punto di usura comune sui motori che sono in servizio da molti anni o che hanno subito una manipolazione ripetuta dei cavi.

FAQ

D1: Quali sono i parametri elettrici confermati dell'HF103T dalla targhetta?

La targhetta riporta: INPUT 3AC 125V 5.3A Cl.F / OUTPUT 1kW / 3000r/min (133Hz) / 6.5kg / IP67 / IEC60034-1. I 125V e 133Hz sono la tensione e la frequenza operative del motore fornite dall'inverter del servo drive — non la tensione di rete, che rimane la standard 200–230V trifase. L'isolamento in Classe F indica una valutazione della temperatura degli avvolgimenti di 155°C.

D2: Quale servo drive Mitsubishi è compatibile con l'HF103T?

I motori della serie HF sono specificati per l'uso con le unità drive della serie MDS-R di Mitsubishi che operano da 200VAC. La documentazione Mitsubishi afferma che i motori della serie HF non sono compatibili con i drive convenzionali delle serie MDS-B, MDS-C1 o MDS-CH.

Prima di sostituire l'HF103T, verificare che il drive installato sia un'unità della serie MDS-R o il suo successore compatibile. L'installazione di un motore HF su una generazione di drive incompatibile comporterà un allarme del drive o il mancato commissioning.

D3: Cosa significa IP67 in pratica per l'installazione di questo motore?

IP67 significa che il motore è completamente a tenuta di polvere e testato per l'immersione temporanea (profondità 1 metro, 30 minuti). In un ambiente di macchine utensili, ciò copre tutte le esposizioni realistiche: spruzzi di refrigerante, saturazione di nebbia, condensa e operazioni di pulizia.

La classificazione si applica al motore come assemblaggio completo — tenuta dell'albero, alloggiamento e ingresso del cavo inclusi. Controllare la tenuta dell'albero e le condizioni della ghiandola del cavo sui motori usati, poiché il degrado della tenuta nel tempo può ridurre la protezione al di sotto di IP67 anche se il motore è altrimenti funzionante.

D4: Il motore non ha freno — cosa significa questo per le applicazioni ad asse verticale?

Senza un freno elettromagnetico integrato, il mantenimento della posizione a riposo dipende interamente dal servo drive che mantiene la ritenzione attiva della coppia. Per gli assi verticali che sopportano il carico gravitazionale — teste di mandrino, azionamenti a colonna o qualsiasi meccanismo in cui il carico scenderebbe per gravità se il servo fosse diseccitato — un freno è un requisito di sicurezza.

L'HF103T senza freno è appropriato per assi orizzontali e azionamenti a carico leggero dove la tenuta servo attiva è sufficiente. Per gli assi verticali caricati per gravità, deve essere specificata una variante con freno.

D5: Cosa controllare quando si valuta un HF103T usato?

Iniziare dalle uscite dei cavi — ispezionare la protezione contro lo stress e l'isolamento del filo per danni, abrasioni o stress da trazione, poiché i fili volanti sono più esposti meccanicamente rispetto ai motori con connettore. Controllare la tenuta dell'albero IP67 per indurimento o screpolature sul bordo. Misurare la resistenza degli avvolgimenti trifase per l'equilibrio di fase e verificare la resistenza di isolamento verso terra. Ruotare l'albero a mano per controllare le condizioni dei cuscinetti. Ispezionare la faccia di accoppiamento della flangia del motore per danni. A 6,5 kg, il motore è gestibile da un singolo tecnico durante l'ispezione. Un test a vuoto su banco fino a 3.000 giri/min con monitoraggio del segnale dell'encoder su un drive MDS-R compatibile è la corretta verifica finale prima che il motore ritorni su un asse di produzione.
