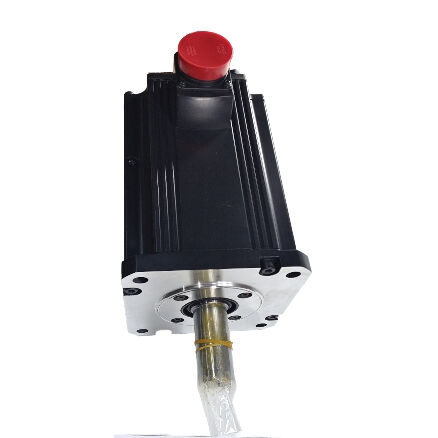

Motore servomotore Mitsubishi HC-SFS7024 HCSFS7024 HC-SFS7O24

Mitsubishi HC-SFS7024 (HCSFS7024) — Motore Servo AC da 7kW, Classe 400V, Albero Rettilineo, Serie MELSERVO-J2S

Identificazione Prodotto

Codice Articolo: HC-SFS7024

Ricercato Anche Come: HCSFS7024, HC-SFS-7024

Serie: Mitsubishi MELSERVO HC-SFS (Generazione J2-Super)

Tipo Motore: Motore Servo Brushless AC — Albero Rettilineo, Senza Freno, 2000 giri/min, Classe 400V

La Differenza dei 400V

Tutto sull'HC-SFS7024 è meccanicamente identico all'HC-SFS702 — stessa potenza di 7kW, stessa coppia continua di 33,4 Nm, stessa coppia di picco di 100 Nm, stessa flangia 176 × 176 mm, stessa protezione IP65, stesso encoder seriale assoluto a 17 bit. Ciò che il suffisso "4" alla fine del codice articolo significa è una specifica elettrica fondamentalmente diversa: questo motore è avvolto e classificato per alimentazione classe 400V — trifase 380–480V AC — piuttosto che per la classe 200V dell'HC-SFS702 standard.

Questa distinzione è enormemente importante a livello di progettazione del sistema. Negli impianti industriali che utilizzano infrastrutture di alimentazione a 400V — lo standard in gran parte dell'Europa e ampiamente utilizzato in grandi impianti industriali a livello mondiale — il motore classe 400V elimina la necessità di un trasformatore di abbassamento tra l'alimentazione di fabbrica e l'azionamento servo. La progettazione del pannello è semplificata, le perdite del trasformatore sono eliminate e il sistema elettrico installato corrisponde più strettamente alla tensione di alimentazione effettiva. A 7kW, quel costo di trasformazione e la perdita di potenza non sono trascurabili; operare alla tensione di alimentazione nativa su una macchina multi-asse con diversi assi da 7kW si traduce in una differenza significativa nell'efficienza del sistema e nello spazio del pannello.

L'HC-SFS7024 richiede un amplificatore MR-J2S classe 400V — specificamente l'MR-J2S-700A4, l'MR-J2S-700B4 o l'MR-J2S-700CP4. Un amplificatore classe 200V non azionerà questo motore. Il motore e l'amplificatore devono essere abbinati per classe di tensione senza eccezioni.

Specifiche Tecniche

Perché la Classe 400V a 7kW è Importante

La corrente nominale dell'HC-SFS7024 è di circa 17,5 A — circa la metà di quella del motore equivalente da 200V alla stessa potenza di uscita. Questa è una conseguenza diretta dell'operare a tensione doppia: P = V × I, quindi raddoppiando la tensione si dimezza la corrente per la stessa potenza. Questa riduzione di corrente ha implicazioni pratiche in tutto il sistema installato.

Sezione cavi. A metà corrente, il cavo che trasporta la potenza del motore può essere di una sezione inferiore pur rimanendo entro la stessa classe termica. Su una macchina di grandi dimensioni con assi servo da 7kW e percorsi cavi di 20 m fino a un quadro — non raro su grandi centri di lavoro — la differenza di costo del cavo, peso e riempimento del condotto su tutti gli assi della macchina è reale e misurabile.

Perdite di commutazione dell'amplificatore. Gli amplificatori MR-J2S-700A4/B4 classe 400V gestiscono correnti inferiori a tensioni più elevate, il che influisce sulla loro gestione termica interna e sulle caratteristiche di commutazione. Il pannello dell'amplificatore può spesso essere progettato con minori requisiti di raffreddamento per una data potenza installata quando si opera a 400V anziché a 200V.

Evitare trasformatori di alimentazione. In un ambiente di alimentazione a 400V, un sistema servo classe 200V richiede un trasformatore di abbassamento. A 7kW, quel trasformatore rappresenta un onere fisico, elettrico e finanziario. L'HC-SFS7024 con un amplificatore classe 400V si collega direttamente al bus di alimentazione dell'impianto senza trasformazione intermedia.

La cifra di 10 kVA di capacità dell'impianto elettrico è il riferimento di progettazione del sistema per la connessione di alimentazione, la fusione e i calcoli dell'energia rigenerativa — la stessa cifra si applica indipendentemente dalla classe di tensione di alimentazione, poiché la richiesta di potenza elettrica è determinata dall'uscita nominale del motore.

33,4 Nm Continui, 100 Nm di Picco

Il profilo di coppia dell'HC-SFS7024 è identico a quello dell'HC-SFS702 a 200V: 33,4 Nm di coppia continua sostenuta e 100 Nm per raffiche di accelerazione. A 2.000 giri/min di velocità nominale, queste sono cifre considerevoli — la classificazione continua copre i carichi di lavorazione o di trasferimento continui più pesanti che l'asse potrebbe incontrare in produzione, e il rapporto di picco tre a uno conferisce all'amplificatore autorità sulla fase di accelerazione di ogni movimento di rapido avanzamento.

Ciò che distingue la capacità di 7kW dai motori più piccoli della famiglia HC-SFS è quella cifra di 33,4 Nm continui. L'HC-SFS502 da 5kW eroga 23,9 Nm. Il salto da 23,9 Nm a 33,4 Nm — un aumento del 40% della coppia continua — è il margine tra un asse che funziona entro il suo budget termico nei giorni di produzione intensa e uno che si avvicina al sovraccarico nello stesso ciclo di lavoro. Per gli assi di macchine utensili più grandi, i sistemi di trasferimento pallet più pesanti e l'automazione industriale ad alto carico dove la classificazione continua del motore da 5kW è veramente il limite, 7kW è la specifica necessaria.

I 100 Nm di picco supportano profili di accelerazione aggressivi. Un grande tavolo VMC o un pesante dispositivo rotante non accelerano lentamente alla velocità di rapido avanzamento. La capacità di comandare 100 Nm per la durata della fase di accelerazione — per poi tornare al livello operativo di 33,4 Nm — è ciò che consente tempi di rapido avanzamento ridotti su assi pesanti senza richiedere un motore ancora più grande.

Albero Rettilineo a 7kW: Disciplina di Installazione

A 33,4 Nm continui e 100 Nm di picco, le sollecitazioni sull'interfaccia albero-accoppiamento richiedono un'attenta considerazione. L'albero rettilineo dell'HC-SFS7024 si basa su un mozzo a serraggio per attrito per trasmettere la coppia — la forza di serraggio tra il diametro esterno dell'albero e il diametro interno del mozzo deve essere sufficiente a sopportare 100 Nm al picco senza slittamento in nessuna condizione operativa.

La selezione dell'accoppiamento deve basarsi sulla cifra di coppia di picco, non sulla coppia continua. Deve essere applicato il fattore di servizio del produttore dell'accoppiamento per il funzionamento con inversione di marcia dell'asse servo. A 7kW e 32 kg di massa del motore, le conseguenze meccaniche dello slittamento del mozzo sono serie: errori di posizione nel migliore dei casi, possibili danni meccanici nel peggiore dei casi, e la difficoltà diagnostica di eventi di slittamento intermittenti che si correlano a specifici profili di movimento piuttosto che produrre condizioni di guasto consistenti.

L'installazione del mozzo segue le stesse indicazioni di tutti i motori della serie HC-SFS: utilizzare il foro filettato all'estremità dell'albero e un tirante per posizionare assialmente il mozzo anziché premerlo o martellarlo. A questa dimensione di telaio, l'impatto assiale durante il montaggio del mozzo si trasmette direttamente al disco encoder e all'assemblaggio dei cuscinetti nella parte posteriore del motore, e il danno risultante tende a produrre guasti intermittenti dell'encoder sotto vibrazione che sono difficili da ricondurre all'installazione originale.

Per applicazioni in cui il meccanismo azionato richiede una connessione con linguetta — pulegge per cinghie dentate, mozzi ingranaggi, pignoni a catena — l'HC-SFS7024K (albero con linguetta) è la variante corretta. L'HC-SFS7024 con albero rettilineo è per design di accoppiamento a serraggio per attrito.

Encoder a 17 bit: Feedback J2-Super a 400V

La classe di tensione non influisce sull'encoder. L'HC-SFS7024 monta lo stesso encoder seriale assoluto a 17 bit di tutti gli altri motori della famiglia HC-SFS — 131.072 posizioni per rivoluzione, trasmissione digitale seriale all'amplificatore e posizione assoluta multi-giro supportata dalla batteria al litio A6BAT nell'amplificatore MR-J2S-700_4.

A 7kW e 2.000 giri/min, la risoluzione a 17 bit si rivela utile in due aree. La qualità del loop di velocità migliora perché la stima della velocità dell'amplificatore da campioni di posizione consecutivi è otto volte più fine rispetto all'encoder a 14 bit della vecchia generazione HC-SF. Questo segnale di velocità più pulito supporta una maggiore larghezza di banda del loop di velocità e un migliore rigetto dei disturbi durante i carichi di taglio, il che è importante sugli assi pesanti dove le variazioni della forza di carico sono maggiori. Anche la fluidità della velocità di avanzamento a bassa velocità migliora — rilevante per la rettifica superficiale, la contornatura e qualsiasi operazione che funzioni a bassa velocità di avanzamento sull'intera corsa dell'asse.

La funzione assoluta fornisce il riavvio della macchina senza cicli di homing ad ogni accensione. Per i grandi centri di lavoro dove un ciclo di homing della colonna Z richiede 30–90 secondi e si verifica all'inizio di ogni turno, a più ripristini di emergenza al giorno e a ogni reset di allarme, il valore di produttività dell'eliminazione di questo ciclo si accumula significativamente nel corso di un anno lavorativo.

Amplificatori Compatibili: Solo Classe 400V

L'HC-SFS7024 è rigorosamente un motore classe 400V. Il suo avvolgimento è progettato per alimentazione a 400V e non può essere utilizzato con amplificatori da 200V in nessuna circostanza. Gli amplificatori abbinati sono:

MR-J2S-700A4 — 7kW, classe 400V, interfaccia per uso generale. Accetta comandi di velocità analogici e comandi di posizione a treno di impulsi da sistemi CNC e PLC. Modalità di controllo di posizione, velocità e coppia. La scelta standard per macchine a 400V con controllo assi a treno di impulsi CNC o PLC.

MR-J2S-700B4 — 7kW, classe 400V, interfaccia bus fibra ottica SSCNET. Si collega ai controller di movimento Mitsubishi serie A o serie Q per interpolazione multi-asse coordinata. L'asse riceve comandi di traiettoria sulla rete SSCNET; il feedback dell'encoder ritorna attraverso la stessa rete.

MR-J2S-700CP4 — 7kW, classe 400V, posizionamento integrato con interfaccia CC-Link. Per applicazioni di posizionamento standalone o macchine che utilizzano il fieldbus CC-Link.

L'utilizzo di un amplificatore classe 200V (MR-J2S-700A, MR-J2S-700B senza suffisso "4") con questo motore causerà danni al motore. La tensione nominale del motore è 400V; l'applicazione di segnali di pilotaggio classe 200V causerà problemi termici ed elettrici. Il suffisso "4" sia sul motore che sull'amplificatore deve sempre corrispondere.

HC-SFS7024 vs HC-SFS702: Stesse Prestazioni, Alimentazione Diversa

L'uscita meccanica è identica. La classe di tensione di alimentazione, la corrente nominale e la compatibilità dell'amplificatore sono le differenze operative. I progettisti di macchine che scelgono tra i due dovrebbero basare la decisione sull'infrastruttura di alimentazione disponibile. Alimentazione 400V — scegliere HC-SFS7024 con amplificatori 400V. Alimentazione 200V — scegliere HC-SFS702 con amplificatori 200V.

Applicazioni Tipiche

Assi di alimentazione primari VMC e HMC con infrastruttura 400V. Grandi centri di lavoro verticali e orizzontali installati in impianti europei e internazionali che utilizzano alimentazione trifase a 400V utilizzano motori servo classe 400V in tutto il sistema. Su un grande VMC, gli assi X, Y e Z che muovono tavoli pesanti e teste mandrino a velocità di avanzamento di taglio sostenute sono l'applicazione naturale per la capacità dell'HC-SFS7024. L'alimentazione a 400V si collega direttamente agli amplificatori MR-J2S-700_4 senza trasformazione intermedia.

Trasferimento pallet pesante e azionamenti navetta su linee HMC a 400V. Cambia pallet e sistemi di trasferimento su centri di lavoro orizzontali di grande formato in impianti a 400V utilizzano servomotori da 7kW sugli azionamenti navetta e delle stazioni di bloccaggio. La ridotta corrente assorbita a 400V semplifica il cablaggio del pannello per una macchina con più assi servo ad alta capacità.

Assi di alimentazione di grandi torni CNC e centri di tornitura. Centri di tornitura per impieghi gravosi con masse di torretta e slitta di grandi dimensioni, che operano da alimentazione a 400V, utilizzano l'HC-SFS7024 sugli azionamenti della slitta dell'asse Z e della traversa dell'asse X. I 33,4 Nm continui forniscono l'autorità di coppia sostenuta per operazioni di tornitura profonda sotto carico di taglio costante.

Tavola rotante a trasmissione diretta e grandi sistemi di 4° asse. Tavole rotanti di grande formato per il 4° asse su centri di lavoro in ambienti a 400V utilizzano servomotori da 7kW per l'azionamento principale di indicizzazione e contornatura. L'encoder assoluto mantiene l'accuratezza del posizionamento angolare in tutti gli eventi di alimentazione, e la risoluzione a 17 bit supporta i fini incrementi angolari richiesti per le operazioni di contornatura a 5 assi.

Macchine di trasferimento industriale a 400V e integrazione di linea. Linee di trasferimento multi-stazione e sistemi di assemblaggio automatizzati in grandi impianti industriali europei e asiatici standardizzati sull'alimentazione a 400V integrano azionamenti servo in classe 400V in tutto il design della linea. L'HC-SFS7024 fornisce una capacità di 7kW alla tensione di alimentazione nativa del sistema per gli assi di trasferimento e indicizzazione a più alta capacità.

Domande Frequenti

D1: L'HC-SFS7024 può essere utilizzato con un amplificatore standard MR-J2S-700A o MR-J2S-700B da 200V?

No. L'HC-SFS7024 è un motore classe 400V avvolto per alimentazione 380–480V AC. Deve essere utilizzato solo con amplificatori classe 400V — gli MR-J2S-700A4, MR-J2S-700B4 o MR-J2S-700CP4. Collegare un motore 400V a un amplificatore classe 200V causerà danni al motore. Verificare sempre che sia il motore che l'amplificatore riportino il suffisso "4" (indicante la classe 400V) prima dell'installazione.

D2: Qual è la differenza pratica tra l'HC-SFS7024 e l'HC-SFS702?

I due motori producono un'uscita meccanica identica — la stessa coppia continua di 33,4 Nm, 100 Nm di picco, 2.000 giri/min di velocità nominale, encoder a 17 bit e flangia 176 × 176 mm. L'unica differenza è la classe di tensione di alimentazione: l' HC-SFS7024 opera su alimentazione classe 400V (380–480V); l' HC-SFS702 opera su alimentazione classe 200V (200–230V). La corrente nominale inferiore dell'HC-SFS7024 (~17,5A vs 35A) semplifica il cablaggio ed elimina la necessità di un trasformatore di abbassamento in ambienti con infrastruttura a 400V.

D3: L'HC-SFS7024 ha un freno elettromagnetico?

No. L'HC-SFS7024 è la variante con albero rettilineo, senza freno. La posizione a riposo è mantenuta tramite il blocco servo dell'amplificatore. Per assi verticali, meccanismi caricati dalla gravità o qualsiasi asse che richieda un blocco meccanico di sicurezza quando l'alimentazione servo è rimossa, l' HC-SFS7024B (albero rettilineo con freno a molla) è la specifica corretta. Il freno è una scelta critica per la sicurezza per qualsiasi asse in cui la perdita di controllo servo causa un movimento incontrollato.

D4: Dov'è la batteria dell'encoder assoluto e quando dovrebbe essere sostituita?

La batteria al litio Mitsubishi A6BAT che supporta il contatore di posizione multi-giro dell'encoder assoluto a 17 bit si trova all'interno dell' amplificatore servo MR-J2S-700_4 — non nel motore. Sostituirla quando l'amplificatore visualizza l'allarme di batteria scarica, prima dell'esaurimento completo. Una A6BAT completamente scarica reimposta il contatore di posizione assoluta, richiedendo un ciclo di ritorno al riferimento prima che la macchina possa riprendere la produzione.

D5: L'HC-SFS7024 è un sostituto diretto "drop-in" per l'HC-SFS7024B se la variante con freno non è disponibile?

No — i due modelli non sono intercambiabili se la macchina è stata progettata con un freno. L'HC-SFS7024 non ha un freno elettromagnetico; l'HC-SFS7024B ha un freno a molla di sicurezza. La sostituzione di un motore senza freno su un asse specificato con freno rimuove una funzione di sicurezza progettata. Questa sostituzione dovrebbe essere effettuata solo dopo una rivalutazione formale dei requisiti di sicurezza dell'asse che confermi che è accettabile. Per scopi di manutenzione e riparazione, procurarsi sempre la variante con la specifica del freno corretta per la macchina.
