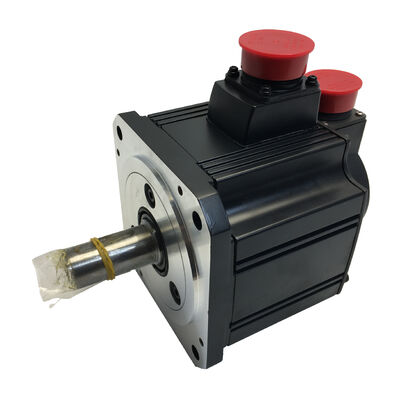

Mitsubishi HC-SFS52BG1-S13 — Motore servo con riduttore AC da 500W, freno + riduttore G1, specifica speciale, serie MELSERVO-J2S

Identificazione del prodotto

Codice articolo: HC-SFS52BG1-S13

Cercato anche come: HCSFS52BG1S13, HC-SFS52BG1S13

Serie: Mitsubishi MELSERVO HC-SFS (Generazione J2-Super)

Tipo di motore: Motore servo con riduttore AC brushless — Albero dritto, freno elettromagnetico, riduttore epicicloidale flangiato G1, specifica speciale (-S13)

Comprendere questo motore

La HC-SFS52BG1-S13 è un motore servo con riduttore compatto da 500W della piattaforma MELSERVO-J2S di Mitsubishi, costruito attorno a tre componenti integrati: un servomotore J2-Super a inerzia media, un riduttore epicicloidale flangiato per uso industriale generale G1, e un freno elettromagnetico a molla. Il suffisso -S13 identifica questa come una variante con specifica speciale di fabbrica — una configurazione modificata rispetto all'HC-SFS52BG1 standard per un costruttore di macchine OEM specifico o per un requisito applicativo. La designazione speciale può riguardare il tipo di connettore, la direzione di uscita del cavo o un'altra modifica fisica; le specifiche di prestazione del motore di base rimangono identiche al modello standard.

Ciò che l'hardware di base offre è semplice. A 500W e 2.000 giri/min, il motore produce 2,39 Nm in continuo sull'albero motore e 7,16 Nm al picco. Dopo il riduttore G1, questi valori si trasformano in una coppia di uscita sostanzialmente più elevata a una velocità dell'albero proporzionalmente inferiore — una soluzione di azionamento compatta e autonoma che si adatta a involucri di macchine dove un motore servo a trasmissione diretta di dimensioni standard abbinato a un riduttore esterno separato non sarebbe possibile. Il freno blocca meccanicamente l'albero di uscita nel momento in cui viene rimosso il 24V DC, rendendo l'assemblaggio adatto per assi verticali, inclinati e qualsiasi asse influenzato dalla gravità dove il solo blocco servo non è una misura di sicurezza adeguata.

Quando si acquista questo pezzo per una macchina che utilizza attualmente l'HC-SFS52BG1-S13, la designazione -S13 è importante. La sostituzione corretta deve corrispondere esattamente alla specifica speciale — la sostituzione di un HC-SFS52BG1 standard potrebbe comportare connettori incompatibili, instradamento errato dei cavi o interferenze di montaggio a seconda di ciò che la variante S13 modifica. Procurarsi il suffisso specifico -S13.

Specifiche tecniche

La specifica speciale -S13

Mitsubishi utilizza il suffisso "-S" seguito da un numero per designare varianti modificate in fabbrica prodotte per specifici clienti OEM o applicazioni di macchine particolari. Queste modifiche vengono applicate in fabbrica durante la produzione e possono includere l'orientamento o il tipo di connettore, la direzione di uscita del cavo, modifiche all'estremità dell'albero o altre modifiche dimensionali personalizzate per adattarsi alla geometria specifica della macchina o al design del cablaggio.

La variante -S13 dell'HC-SFS52BG1 è stata prodotta per le specifiche di un particolare costruttore di macchine. Gli utenti che cercano questo pezzo lo fanno quasi sempre perché una macchina esistente richiede una sostituzione esatta pezzo per pezzo — e per quelle macchine, la -S13 è l'unica opzione completamente intercambiabile. Un HC-SFS52BG1 standard avrà le stesse prestazioni elettriche e caratteristiche del motore, ma potrebbe non interfacciarsi fisicamente correttamente con il cablaggio, il montaggio o l'involucro strutturale della macchina.

Se non si è sicuri che la specifica speciale -S13 si applichi alla propria macchina, la targhetta del motore confermerà il numero di parte completo, compreso il suffisso.

Riduttore G1: Moltiplicazione della coppia per azionamenti compatti

Il motore HC-SFS52 di base eroga 2,39 Nm in continuo — sufficiente per molte applicazioni a trasmissione diretta, ma limitato negli scenari a bassa velocità e ad alta coppia che sono comuni nell'automazione industriale generale. Il riduttore G1 cambia significativamente questo quadro. Con un rapporto di 1/20 e un'efficienza tipica del riduttore intorno all'85-90%, la coppia di uscita continua sull'albero di uscita del riduttore raggiunge circa 40-43 Nm a 100 giri/min. Con un rapporto di 1/9, si avvicina a 19-20 Nm a circa 222 giri/min. Queste sono capacità significativamente diverse dallo stesso motore di base.

Il riduttore è di tipo flangiato — si monta assialmente contro la flangia anteriore del motore e presenta un albero di uscita sulla faccia opposta del corpo del riduttore. L'assemblaggio si installa come un'unica unità, con l'albero di uscita che sporge in avanti nella stessa direzione assiale del motore. Questo si adatta a progetti di macchine in cui l'asse di azionamento deve entrare in un foro o montare contro una piastra frontale nella struttura della macchina, e dove la velocità di uscita ridotta e la coppia moltiplicata si adattano ai requisiti effettivi del meccanismo azionato.

L'encoder dell'albero motore legge a 131.072 ppr indipendentemente dal rapporto di riduzione. Ogni giro dell'albero di uscita corrisponde a più giri dell'albero motore, quindi la risoluzione effettiva dell'encoder sull'albero di uscita è la risoluzione del motore moltiplicata per il rapporto — a 1/20, oltre 2,6 milioni di conteggi effettivi per giro dell'albero di uscita. Per il posizionamento di precisione a bassa velocità, questo è un riferimento angolare molto fine, che supera di gran lunga ciò che un tipico encoder sull'albero di uscita potrebbe fornire su questa scala.

La protezione della sezione del riduttore è IP44. Questo è inferiore al grado di protezione IP65 del corpo motore, e significa che getti d'acqua diretti o esposizione continua al refrigerante richiedono una sigillatura supplementare o una copertura protettiva sul corpo del riduttore. Per ambienti industriali puliti, IP44 è adeguato; per ambienti di lavaggio o con refrigerante pesante, deve essere valutato in base alle condizioni effettive dell'installazione.

Freno elettromagnetico: blocco fail-safe in un piccolo pacchetto

A 500W, questo motore è compatto — ma i carichi dovuti alla gravità e i rischi meccanici sugli assi piccoli sono reali quanto su quelli grandi. Una piccola rampa di trasporto, un giunto robotico leggero, una stazione di indicizzazione compatta con una posizione di attesa verticale — ognuno di questi può consentire movimenti imprevisti dell'asse quando la corrente del servo si interrompe senza un freno meccanico nel sistema.

Il freno a molla sull'HC-SFS52BG1-S13 si trova sull'albero motore, tra l'encoder e lo stadio di ingresso del riduttore. Si innesta quando viene rimosso il 24V DC — la posizione predefinita è bloccata. Attraverso il rapporto di riduzione, la forza di tenuta effettiva sull'albero di uscita è la coppia di tenuta del freno sull'albero motore moltiplicata per il rapporto di riduzione. A 1/20, il blocco meccanico sull'albero di uscita è circa 20 volte il valore del freno sull'albero motore, fornendo un blocco solido e affidabile per qualsiasi carico entro la capacità di progettazione dell'asse.

Si applica la corretta pratica di commissioning: utilizzare l'uscita MBR (interblocco freno) dell'amplificatore MR-J2S per sequenziare l'innesto del freno dopo che l'amplificatore ha decelerato il motore fino all'arresto. Anche a 500W, innestare la molla contro un albero rotante usura prematuramente le superfici del disco del freno. È sempre richiesto un assorbitore di sovratensione direttamente ai terminali della bobina del freno — il transitorio induttivo della bobina allo spegnimento danneggia i contatti del relè e i circuiti di uscita senza di esso.

Encoder a 17 bit e posizione assoluta

L'encoder a 17 bit della piattaforma J2-Super a 131.072 ppr è una delle sue caratteristiche distintive, e si applica pienamente all'HC-SFS52BG1-S13. L'encoder dell'albero motore fornisce dati di posizione all'amplificatore MR-J2S a questa risoluzione, che supporta una larghezza di banda del loop di velocità più elevata e una migliore fluidità della velocità rispetto al dispositivo a 14 bit della vecchia generazione HC-SF.

Il contatore assoluto multiturno conserva la posizione durante lo spegnimento utilizzando la batteria al litio A6BAT nell'amplificatore MR-J2S. Ad ogni accensione — dopo uno spegnimento pianificato, un recupero da arresto di emergenza o un guasto di alimentazione — l'asse legge immediatamente la sua posizione assoluta. Nessun ciclo di homing. Nessun ritorno di riferimento. Per le macchine che subiscono frequenti arresti e ripartenze, o che devono recuperare rapidamente dopo arresti imprevisti, questo ha un valore di produzione reale.

Amplificatori compatibili

L'HC-SFS52BG1-S13 si abbina all'amplificatore classe MR-J2S-60 da 500W — una capacità inferiore rispetto al MR-J2S-70 da 750W. Tre varianti di interfaccia:

MR-J2S-60A accetta comandi analogici e a treno di impulsi da CNC e PLC, con ingresso AC trifase o monofase a 200V. Modalità di controllo di posizione, velocità e coppia.

MR-J2S-60B opera sul bus in fibra ottica SSCNET sotto i controller di movimento Mitsubishi serie A o serie Q per applicazioni multiasse coordinate.

MR-J2S-60CP ha posizionamento integrato con una tabella di punti memorizzati e interfaccia di comando CC-Link o I/O per funzionamento autonomo.

Tutti e tre supportano il protocollo encoder a 17 bit. Impostare i parametri del rapporto di cambio elettronico per corrispondere al rapporto di riduzione installato prima del primo movimento dell'asse durante il commissioning.

Famiglia HC-SFS 2000 giri/min — Posizione 500W

L'HC-SFS52 è il motore di capacità più piccola nella gamma HC-SFS a 2000 giri/min, condividendo la flangia da 130 × 130 mm con i modelli 102 e 152. Tutte le varianti HC-SFS portano l'encoder assoluto seriale a 17 bit come standard, e tutte si abbinano agli amplificatori MR-J2S. Il punto di capacità 500W/52 con riduttore G1 e freno è la specifica appropriata per azionamenti industriali generali compatti dove il requisito di coppia del carico supera ciò che l'accoppiamento diretto a un motore da 500W può fornire.

Applicazioni tipiche

Azionamenti ausiliari e di indicizzazione per macchine CNC di piccole dimensioni.Gli azionamenti dei trasportatori di trucioli, i meccanismi di indicizzazione di piccoli magazzini utensili e gli azionamenti servo dei sistemi di raffreddamento su macchine CNC compatte utilizzano servomotori con riduttore da 500W con freno in installazioni con spazio limitato. La flangia compatta da 130 × 130 mm si adatta allo spazio limitato disponibile nei vani ausiliari CNC, e l'encoder assoluto consente un posizionamento accurato dopo qualsiasi arresto della macchina.

Azionamenti per tavole rotanti compatte.Tavole di indicizzazione rotanti di piccolo formato per attrezzature di assemblaggio e ispezione utilizzano servomotori con riduttore da 500W dove il riduttore moltiplica la coppia limitata dell'albero motore in un'uscita sufficiente per un'indicizzazione angolare fluida e ripetibile. Il freno mantiene ogni posizione di indicizzazione meccanicamente durante la pausa di lavoro, riducendo il carico termico dell'amplificatore durante applicazioni ad alto duty.

Assi di trasferimento e sollevamento verticali su sistemi di movimentazione leggeri.Attuatori verticali leggeri su sistemi di trasferimento componenti, attrezzature di movimentazione PCB e piccoli robot di assemblaggio utilizzano servomotori con riduttore frenato dove il carico verticale deve essere mantenuto saldamente tra le movimentazioni. Il freno sull'albero motore con forza di tenuta moltiplicata dal riduttore fornisce una ritenzione meccanica affidabile attraverso ogni evento di spegnimento.

Assi di alimentazione e dosaggio per macchine confezionatrici.Assi servo compatti per macchine confezionatrici e di riempimento che funzionano a basse velocità dell'albero di uscita con carichi di coppia moderati utilizzano motori con riduttore da 500W dove la trasmissione diretta non può raggiungere il profilo di velocità/coppia dell'albero di uscita richiesto all'interno delle dimensioni del motore disponibili. Il riduttore G1 fornisce il rapporto, il freno mantiene la posizione tra i cicli di riempimento e l'encoder assoluto mantiene una registrazione accurata del riempimento del prodotto durante ogni turno.

Applicazioni di sostituzione OEM per macchine.Dato il suffisso di specifica speciale -S13, questo motore viene più comunemente acquistato come sostituzione diretta per una macchina esistente che utilizza l'HC-SFS52BG1-S13. La corrispondenza esatta del numero di parte — compreso il suffisso S13 — garantisce la compatibilità fisica ed elettrica con il design originale della macchina.

Domande frequenti

D1: Cosa significa il suffisso -S13 e cambia le prestazioni del motore?

La -S13 designa una specifica speciale di fabbrica — una variante dell'HC-SFS52BG1 standard prodotta per uno specifico cliente OEM o applicazione di macchina. La modifica può riguardare il tipo di connettore, la direzione di uscita del cavo o una modifica fisica per adattarsi ai requisiti di interfaccia di una particolare macchina. Le specifiche di prestazione del motore di base — potenza di uscita, coppia, risoluzione dell'encoder, compatibilità dell'amplificatore e caratteristiche del riduttore — sono identiche al modello standard. Quando si acquista una sostituzione per una macchina che utilizza l'HC-SFS52BG1-S13, il suffisso -S13 deve corrispondere esattamente.

D2: Quali amplificatori sono compatibili con l'HC-SFS52BG1-S13?

L'HC-SFS52BG1-S13 richiede un amplificatore classe MR-J2S-60. Le tre varianti principali sono il MR-J2S-60A (comando analogico/impulsi), il MR-J2S-60B (bus in fibra ottica SSCNET per controller di movimento) e il MR-J2S-60CP (posizionamento integrato). Tutti supportano l'encoder seriale a 17 bit. Il motore non è compatibile con gli amplificatori MR-J3 o MR-J4. Impostare sempre i parametri del rapporto di cambio elettronico dell'amplificatore per corrispondere al rapporto di riduzione effettivo installato prima del commissioning.

D3: Come il riduttore G1 modifica la coppia di uscita e la velocità del motore?

Il riduttore riduce la velocità dell'albero di uscita e moltiplica proporzionalmente la coppia. Alla velocità nominale del motore di 2.000 giri/min e 2,39 Nm in continuo, un rapporto di riduzione 1/20 produce circa 100 giri/min in uscita con circa 40-43 Nm di coppia continua (tenendo conto dell'efficienza del riduttore dell'85-90%). Un rapporto 1/9 fornisce circa 222 giri/min con circa 19-20 Nm. Il rapporto specifico installato è stampato sulla targhetta del corpo del riduttore. Confermare questo valore e inserirlo nei parametri del cambio elettronico dell'amplificatore prima di azionare l'asse.

D4: Dove si trova la batteria dell'encoder e ogni quanto va sostituita?

La batteria al litio A6BAT che mantiene il contatore di posizione multiturno dell'encoder assoluto a 17 bit si trova all'interno del amplificatore servo MR-J2S — non nel motore o nell'assemblaggio del riduttore. Sostituirla quando l'amplificatore visualizza un allarme di batteria scarica, prima dell'esaurimento completo. Una batteria scarica causa il reset del contatore di posizione assoluta, richiedendo un ciclo di ritorno di riferimento prima che la macchina possa riprendere la produzione. In condizioni operative tipiche la batteria dura diversi anni, ma l'intervallo di sostituzione dipende dalla temperatura ambiente e dalla frequenza di spegnimento.

D5: L'HC-SFS52BG1 standard può sostituire l'HC-SFS52BG1-S13?

In termini di prestazioni elettriche e potenza del motore, i due sono identici. Tuttavia, la -S13 specifica speciale indica una modifica fisica — tipo di connettore, direzione di uscita del cavo o un'altra modifica dimensionale — che è stata progettata per una macchina specifica. Un HC-SFS52BG1 standard potrebbe non connettersi al cablaggio della macchina, potrebbe richiedere un adattamento dell'instradamento dei cavi o potrebbe presentare interferenze dimensionali nel punto di montaggio. Per sicurezza e affidabilità, procurarsi sempre la variante -S13 per le macchine originariamente dotate di essa. Consultare la documentazione della macchina o la targhetta del motore per confermare la specifica richiesta prima di ordinare.
