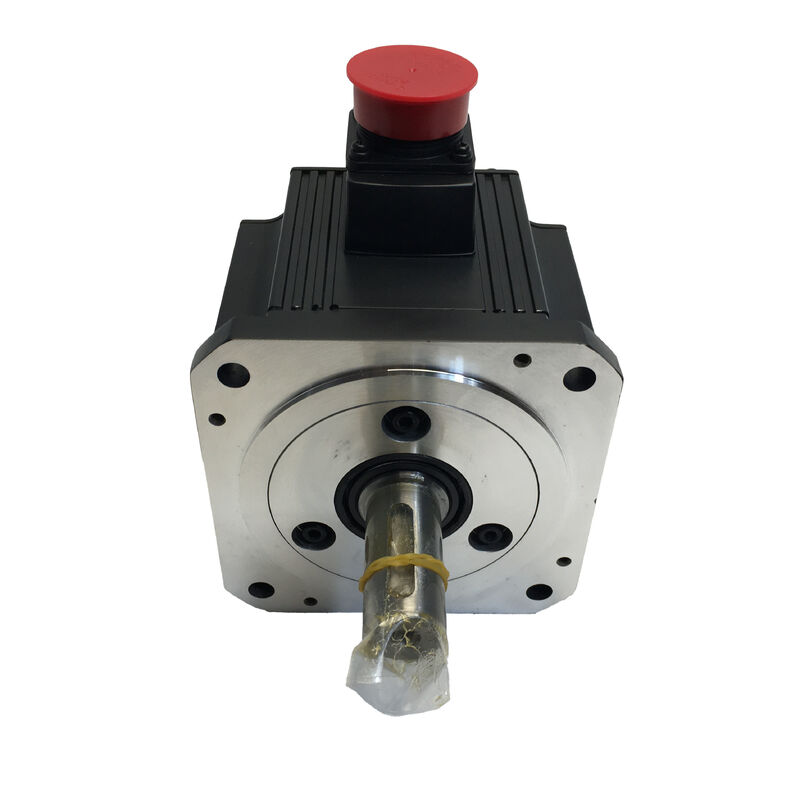

Motore Servo AC Mitsubishi HC-SFS52BG1H — 500W | 2.000 giri/min | Freno Elettromagnetico | Riduttore G1H ad Alta Precisione | Encoder Assoluto a 17 bit | MELSERVO J2S

Alcuni problemi di controllo del movimento non si risolvono con un servomotore veloce e leggero. Richiedono coppia sostenuta a velocità di uscita ridotta, tenuta meccanica affidabile da fermo e precisione di posizionamento che sopravvive a decine di milioni di cicli di lavoro senza degradarsi. Il Mitsubishi HC-SFS52BG1H è progettato esattamente per questa categoria: un motore a inerzia media da 500W della serie HC-SFS, equipaggiato con un freno elettromagnetico installato in fabbrica e un riduttore ad alta precisione G1H — tre componenti integrati in fabbrica in un'unica unità dimensionalmente definita, pronta per l'installazione diretta sulla macchina.

Specifiche Tecniche

Tre Sistemi Integrati, Un Codice Articolo

C'è una ragione pratica per cui gli ingegneri specificano un assemblaggio come l'HC-SFS52BG1H piuttosto che procurarsi i suoi componenti separatamente. Ogni interfaccia tra i sistemi — albero motore verso ingresso riduttore, alloggiamento riduttore verso telaio macchina, freno verso corpo motore — è un'opportunità per disallineamento, errore di assemblaggio o accumulo di tolleranze dimensionali. Mitsubishi assembla e testa in fabbrica questa combinazione come unità, eliminando queste variabili.

Cosa contiene l'assemblaggio:

Il motore HC-SFS52 fornisce il nucleo dell'azionamento servo: 500W a 2.000 giri/min attraverso una piattaforma a inerzia media 130×130mm con encoder assoluto a 17 bit e il paraolio che mantiene la cavità del cuscinetto sigillata contro i contaminanti negli ambienti industriali. Il design a inerzia media offre a questo motore una maggiore compatibilità di carico rispetto alle varianti a bassa inerzia — gestisce inerzie di carico riflesse più elevate senza richiedere una regolazione fine del guadagno per mantenere la stabilità del servo.

Il freno elettromagnetico B blocca meccanicamente l'uscita quando l'alimentazione della bobina a 24V DC viene scollegata. L'innesto a molla significa che l'albero mantiene la posizione in caso di interruzione di corrente — pianificata o imprevista. Il freno è un dispositivo di tenuta statico dimensionato in base alla coppia di uscita del motore, non un elemento di frenatura dinamica; si innesta dopo che l'asse ha decelerato fino all'arresto.

Il riduttore ad alta precisione G1H riduce la velocità del rotore del motore di 2.000 giri/min alla velocità di uscita richiesta dall'applicazione, moltiplicando la coppia in base al rapporto di riduzione. La distinzione tra G1H e G1 è significativa: G1H è la designazione del riduttore ad alta precisione di Mitsubishi, caratterizzata da un controllo del gioco più stretto rispetto al tipo standard G1 per uso industriale generale. Dove la ripetibilità del posizionamento è importante — precisione di indicizzazione della tavola rotante, angolo dell'utensile, posizione del pezzo in lavorazione — quella differenza di gioco si riflette direttamente sulla qualità del pezzo.

G1H: Cosa offre l'"Alta Precisione" all'uscita

Il gioco del riduttore è la banda morta angolare all'albero di uscita — l'intervallo di rotazione dell'uscita che si verifica senza rotazione di ingresso corrispondente, causato dalle tolleranze tra i denti degli ingranaggi. In un riduttore per scopi generali standard, questo valore è accettabile per applicazioni in cui è tollerabile un certo margine di posizionamento. Nei riduttori ad alta precisione, l'accumulo di tolleranze viene deliberatamente ridotto, tagliando il gioco a un valore che estende direttamente l'accuratezza effettiva di posizionamento del sistema servo all'albero di uscita del riduttore.

Per l'HC-SFS52BG1H, la designazione G1H significa che la risoluzione dell'encoder a 17 bit del sistema — 131.072 conteggi di posizione per rivoluzione del motore — non viene compromessa dal gioco del riduttore all'uscita. La posizione angolare comandata dall'amplificatore servo è la posizione angolare erogata all'albero di uscita, entro i limiti di gioco ristretti che il G1H mantiene per tutta la sua vita utile.

I rapporti di riduzione disponibili per il riduttore G1H sulla piattaforma HC-SFS52 vanno da 1/5 a 1/25, inclusi 1/5, 1/9, 1/12, 1/15, 1/20 e 1/25. Al momento dell'ordine o della sostituzione di questa unità, confermare il rapporto di riduzione dalla targhetta dell'attrezzatura originale o dalla documentazione tecnica — il rapporto fa parte della configurazione specifica dell'assemblaggio e deve corrispondere all'originale per una corretta velocità di uscita e coppia.

Il Freno Elettromagnetico: Ingegnerizzazione del Fail-Safe

L'architettura a spegnimento del freno B è una scelta ingegneristica deliberata, non una predefinita. Considerare l'alternativa: un freno a accensione si rilascia solo quando è energizzato, il che significa che un albero alimentato e un freno bloccato possono coesistere in caso di guasto della logica di cablaggio. Il design a molla e a spegnimento evita completamente questo scenario. Il freno è spento solo quando è attivamente energizzato. Rimuovere l'alimentazione per qualsiasi motivo — guasto di corrente, arresto di emergenza, arresto normale — e l'albero si blocca.

Per un servomotore da 500W che aziona un dispositivo di fissaggio inclinato, un asse di bloccaggio o un'applicazione con vite di sollevamento verticale, tale comportamento è ciò che mantiene la macchina sicura e il pezzo in lavorazione protetto tra un movimento e l'altro. Con il riduttore G1H che moltiplica la coppia di uscita per il rapporto di riduzione, il freno trattiene la piena coppia di uscita amplificata da fermo senza che venga applicata corrente servo.

Un punto di installazione degno di nota: la bobina del freno richiede un alimentatore dedicato da 24V DC, cablato separatamente al connettore del freno del motore. Questo alimentatore deve essere integrato nella progettazione elettrica della macchina in modo indipendente — l'amplificatore servo MR-J2S non alimenta direttamente il freno.

Encoder Assoluto a 17 bit: Avvio Senza Homing

A 131.072 posizioni per rivoluzione, l'encoder dell'HC-SFS52 fornisce una risoluzione di feedback ben adatta al lavoro di posizionamento a inerzia media che questa classe di motori gestisce. Ancora più importante per gli ambienti di produzione, l' architettura assoluta significa che il motore non perde mai il suo riferimento di posizione.

Con una batteria di backup Mitsubishi A6BAT installata nell'amplificatore servo, i dati di posizione persistono attraverso qualsiasi ciclo di spegnimento — cambi turno, arresti del fine settimana, fermi di manutenzione, perdite di alimentazione di emergenza. Alla ripartenza della macchina, ogni asse si trova nella sua ultima posizione nota senza una sequenza di ritorno al riferimento. Su apparecchiature con riduttori G1H in cui l'albero di uscita è stato spostato meccanicamente durante la manutenzione, quel riferimento di posizione conservato è particolarmente prezioso per verificare che l'asse sia in uno stato noto prima di riprendere la produzione.

Compatibilità di Azionamento: MR-J2S-60A e MR-J2S-60B

L'HC-SFS52BG1H si abbina agli amplificatori MR-J2S-60A o MR-J2S-60B — le unità di classe 500W della famiglia di amplificatori MELSERVO J2S di Mitsubishi.

L' MR-J2S-60A accetta comandi a treno di impulsi da PLC, controller CNC dedicati e schede di movimento tramite ricevitore differenziale o ingresso a collettore aperto. Supporta le modalità di controllo di posizione, velocità e coppia e include la comunicazione RS-232C/RS-422 per l'accesso ai parametri di MR Configurator.

L' MR-J2S-60B si collega a SSCNET (Servo System Controller NETwork), il bus seriale ad alta velocità di Mitsubishi che collega gli amplificatori servo ai controller di movimento in sistemi multi-asse sincronizzati. I sistemi SSCNET guidano il movimento multi-asse coordinato — ingranaggi elettronici, interpolazione, bloccaggio sincronizzato — senza cablaggio a treno di impulsi individuale dal controller a ciascun asse.

La scelta dell'amplificatore dipende interamente dal controller host. Il motore e l'assemblaggio del riduttore sono identici in entrambi i casi.

Applicazioni Tipiche

La combinazione di uscita da 500W, riduttore di precisione, freno elettromagnetico ed encoder assoluto si mappa su una classe specifica e comune di attrezzature di produzione:

Tavole rotanti a indice e piatti di distribuzione — tavole di fissaggio che devono avanzare tra le stazioni in modo preciso e bloccarsi tra le mosse di indicizzazione per operazioni di lavorazione o assemblaggio. Il riduttore G1H fornisce l'angolo di indicizzazione preciso; il freno lo trattiene mentre viene eseguito il lavoro; l'encoder assoluto conferma la posizione ad ogni avvio senza una corsa di homing.

Assi di sollevamento a vite verticale e assi di bloccaggio — qualsiasi asse che supporta il carico sotto gravità o forza di bloccaggio a riposo beneficia del freno a spegnimento che trattiene senza corrente servo. L'uscita da 500W con moltiplicazione della coppia tramite rapporto di riduzione fornisce una forza di bloccaggio ben superiore alla classificazione dell'albero nudo del motore.

Posizionatori e rotatori di fissaggio per saldatura automatizzata — assi di posizionamento del pezzo in lavorazione in cui la combinazione di coppia di uscita ridotta, posizionamento angolare preciso e tenuta meccanica tra le saldature descrive la specifica.

Assi rotativi ausiliari per macchine utensili CNC — azionamenti a 4° asse e asse B su centri di lavorazione, dove la ripetibilità di indicizzazione, la tenuta del freno durante il taglio e l'alloggiamento del motore IP65 resistente al refrigerante sono tutti requisiti standard.

Riferimento Configurazione HC-SFS52

Il motore base HC-SFS52 è disponibile in diverse configurazioni, tutte con la piattaforma da 500W, encoder a 17 bit, paraolio, IP65, 130×130mm:

L'HC-SFS52BG1H è corretto per applicazioni che richiedono tutti e tre: tenuta del freno, riduzione ad alta precisione e uscita ad albero dritto dal riduttore.

FAQ

D1: Quali rapporti di riduzione sono disponibili per l'HC-SFS52BG1H?

Il riduttore ad alta precisione G1H sulla piattaforma HC-SFS52 è offerto in molteplici rapporti di riduzione — tipicamente 1/5, 1/9, 1/12, 1/15, 1/20 e 1/25. Ogni configurazione di rapporto è un codice articolo separato. Prima di ordinare un'unità sostitutiva, verificare il rapporto di riduzione dalla targhetta dell'attrezzatura originale o dalla documentazione della macchina. L'installazione di un rapporto errato modifica la velocità e la coppia di uscita e può causare errori nel profilo di movimento o interferenze meccaniche.

D2: Quale amplificatore servo è compatibile con l'HC-SFS52BG1H?

L'HC-SFS52BG1H è compatibile con l' MR-J2S-60A (interfaccia di comando analogica/treno di impulsi) e MR-J2S-60B (interfaccia di rete seriale SSCNET). Entrambi sono amplificatori di classe 500W della famiglia MELSERVO J2S. Il freno B richiede un alimentatore dedicato da 24V DC separato — questo viene cablato al connettore del freno del motore indipendentemente dall'alimentatore dell'amplificatore servo.

D3: Qual è la differenza tra le opzioni di riduttore G1 e G1H?

Sia G1 che G1H sono designazioni di riduttori di riduzione Mitsubishi per la serie HC-SFS, ma differiscono per precisione. G1 è il riduttore industriale generale — adatto per applicazioni con requisiti di tolleranza di posizionamento moderati. G1H è la variante ad alta precisione, con un controllo del gioco più stretto che preserva l'accuratezza di posizionamento a livello di encoder del motore fino all'albero di uscita. G1H è la scelta corretta ogni volta che l'accuratezza angolare dell'albero di uscita è un requisito funzionale, come l'indicizzazione di tavole rotanti o azionamenti di fissaggio di precisione.

D4: L'HC-SFS52BG1H richiede una batteria per la conservazione della posizione assoluta?

Sì. L'encoder assoluto a 17 bit conserva i dati di posizione multi-giro durante i cicli di spegnimento solo con una batteria al litio Mitsubishi A6BAT installata nel portabatterie dell'amplificatore servo. Senza la batteria, i dati di posizione vengono persi allo spegnimento e al successivo avvio è necessario un ciclo di homing di ritorno al riferimento. Le condizioni della batteria devono essere controllate come parte della manutenzione ordinaria — l'amplificatore genera un allarme quando la tensione della batteria scende al di sotto della soglia minima.

D5: Qual è il grado di protezione IP applicato alla sezione del riduttore?

Il corpo motore dell'HC-SFS52BG1H ha una classificazione IP65 — completamente stagno alla polvere e resistente a getti d'acqua. La sezione del riduttore, in linea con le specifiche standard dei riduttori Mitsubishi, è classificata IP44 — protetta contro particelle solide superiori a 1 mm e spruzzi d'acqua da qualsiasi direzione. Per applicazioni in cui si prevede un impatto diretto di refrigerante sull'alloggiamento del riduttore, è necessario integrare nella progettazione della macchina una schermatura aggiuntiva o deflettori per il refrigerante.
