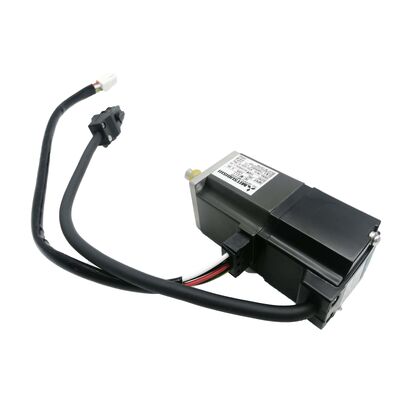

Mitsubishi HC-MF73B (HCMF73B) — Servomotore AC da 750W con Freno Elettromagnetico, Albero Cilindrico, 3000 giri/min, Serie MELSERVO J2

Panoramica del Prodotto

Codice Articolo: HC-MF73B

Cercato Anche Come: HCMF73B, HC MF 73B, HC-MF-73B

Serie: Mitsubishi MELSERVO HC-MF (Generazione J2)

Classificazione: Servomotore Brushless AC a Inerzia Ultra-Bassa — 750 W, classe 200V, 3000 giri/min, Albero Cilindrico, Freno Elettromagnetico a Molla

Comprensione dell'HC-MF73B nella sua Generazione

Il Mitsubishi HC-MF73B appartiene alla piattaforma MELSERVO-J2 di prima generazione — la serie HC-MF — che è stata progettata attorno a una specifica filosofia prestazionale che lo distingue dalle famiglie a inerzia media HC-SF e HC-SFS. Il nome HC-MF dichiara la sua intenzione di progettazione: inerzia ultra-bassa, capacità ridotta. Tutto, dalla geometria del rotore, alla configurazione degli avvolgimenti e alla distribuzione della massa, è ottimizzato per rendere il momento d'inerzia del rotore il più piccolo possibile rispetto alla coppia erogata disponibile.

A 750W, questo è il motore più grande della gamma HC-MF. Produce 2,4 Nm in continuo a 3.000 giri/min e 7,2 Nm su richiesta per le fasi di accelerazione e decelerazione di ogni movimento. Il freno elettromagnetico — aggiunto dal suffisso "B" — è un dispositivo di bloccaggio a molla, rilasciato elettricamente, che si innesta meccanicamente ogni volta che i 24V DC vengono rimossi dalla bobina.

Due cose sono importanti da stabilire chiaramente quando si acquista o si specifica l'HC-MF73B. Primo, è un motore J2 (prima generazione), non J2-Super. Il suo protocollo encoder non è compatibile con gli amplificatori MR-J2S senza un adattatore, e non è lo stesso motore dell'HC-MFS73B (l'equivalente J2-Super con encoder a 17 bit e grado di protezione IP55). Secondo, il grado di protezione IP44 di questa serie è inferiore all'IP55/IP65 dei successivi motori HC-KFS e HC-SFS — un dettaglio che conta per la valutazione dell'ambiente di installazione.

Specifiche Tecniche

Inerzia Ultra-Bassa: Cosa Significa e Chi Ne Ha Bisogno

La distinzione progettuale che definisce l'intera serie HC-MF — e l'HC-MF73B in particolare — è l'inerzia del rotore. I motori a inerzia ultra-bassa raggiungono la loro caratteristica distintiva minimizzando la massa del rotore e mantenendola concentrata vicino all'asse dell'albero. Il risultato è un motore che può cambiare velocità molto rapidamente con un piccolo impulso di coppia, e che il carico guidato domina il bilancio inerziale dell'asse.

Perché è importante? Ogni asse servo deve accelerare e decelerare l'inerzia combinata del rotore del motore, dell'accoppiamento e del carico. Quando l'inerzia del rotore del motore è grande rispetto al carico, una porzione significativa della capacità di coppia del motore viene consumata semplicemente accelerando il motore stesso. Per gli assi ad alta frequenza di ciclo — meccanismi pick-and-place che completano centinaia di brevi movimenti al minuto, assi di indicizzazione che sostano per periodi molto brevi tra i movimenti, assi di scansione e tracciamento che invertono continuamente la direzione — questo consumo di coppia interno limita direttamente la velocità con cui l'asse può ciclare.

Un motore a inerzia ultra-bassa come l'HC-MF73B mantiene il contributo del rotore al bilancio inerziale al minimo. La coppia disponibile — 7,2 Nm di picco — viene utilizzata principalmente per accelerare il carico piuttosto che il motore stesso. Per le applicazioni per cui è stata progettata la serie HC-MF, questa caratteristica si traduce direttamente in tempi di ciclo più brevi, un controllo di posizione più preciso durante i movimenti rapidi e un migliore tracciamento dinamico dei profili di velocità.

La classificazione di 2,4 Nm in continuo definisce la capacità di coppia sostenuta. I motori a inerzia ultra-bassa raggiungono la loro bassa inerzia del rotore in parte grazie a una geometria del rotore compatta, che tende a ridurre la classificazione di coppia continua rispetto a un motore di dimensioni e peso fisici simili con una filosofia di progettazione diversa. L'HC-MF73B non è un motore per assi sotto carico pesante sostenuto — è un motore per assi che ciclano rapidamente con requisiti di coppia di carico da leggeri a moderati.

Il Freno a 750W: Applicazione e Sicurezza

Il freno a molla sull'HC-MF73B segue lo stesso principio di progettazione di ogni freno di bloccaggio per servomotore correttamente specificato: la bobina deve essere attivamente alimentata con 24V DC per mantenere l'albero libero di ruotare. Rimuovere tale tensione — per qualsiasi motivo — e la molla chiude immediatamente il disco del freno contro la superficie di attrito.

A 750W e 2,4 Nm di coppia nominale, l'HC-MF73B serve assi in una specifica classe di capacità. I motori in questa classe che necessitano di freni sono tipicamente assi verticali su apparecchiature di assemblaggio automatico compatte, azionamenti di giunti robotizzati con componente di carico gravitazionale, slitte di trasferimento verticali su piccole stazioni di lavorazione e ispezione, e meccanismi di sollevamento leggeri su apparecchiature di produzione di imballaggi ed elettronica. Queste applicazioni condividono una caratteristica comune: la massa del carico è modesta, ma la forza gravitazionale sull'asse è reale e causerebbe movimento se la corrente del servo fosse interrotta.

Il freno a molla fornisce la stessa garanzia fail-safe a 750W come fa su motori molto più grandi: arresto di emergenza rimuove l'alimentazione del pannello, il freno si chiude. Guasto dell'amplificatore fa scattare il contattore principale, il freno si chiude. Arresto servo programmato alla fine del ciclo, il freno si chiude. Interruzione di rete imprevista in qualsiasi momento, il freno si chiude. La molla fa il suo lavoro senza dipendere dal funzionamento di alcun sistema attivo.

Cablaggio freno 24V DC. La bobina del freno richiede un'alimentazione dedicata da 24V DC nel pannello macchina — separata dall'alimentazione di controllo dell'amplificatore. Deve essere incluso un relè con soppressione di sovratensione appropriata (diodo di ricircolo attraverso una bobina DC). L'uscita MBR del MR-J2-70 gestisce la sequenza del freno rispetto all'abilitazione del servo se cablata correttamente. Confermare sempre che il blocco servo sia stabilito prima di rilasciare il freno all'avvio, e portare sempre l'asse a riposo prima di innestare il freno alla fine di un movimento.

HC-MF73B e HC-MFS73B: Chiarimento della Differenza Generazionale

L'errore di approvvigionamento più comune con questo motore è confonderlo con il suo successore J2-Super. L'HC-MF73B e l'HC-MFS73B sembrano simili sulla carta — entrambi sono motori da 750W, 3000 giri/min, con freno a molla, flangia da 80 × 80 mm. In ogni specifica fisica e funzionale significativa, differiscono in modi che influenzano la compatibilità dell'amplificatore.

La coppia e le dimensioni meccaniche sono le stesse. La generazione dell'encoder e la compatibilità dell'amplificatore sono completamente diverse. Un amplificatore MR-J2S-70 non può leggere l'encoder dell'HC-MF73B — produrrà un errore di comunicazione dell'encoder. Al contrario, un amplificatore MR-J2-70 non può leggere l'encoder a 17 bit dell'HC-MFS73B. Abbinare la generazione del motore alla generazione dell'amplificatore è la regola non negoziabile quando si acquistano ricambi per entrambi i motori.

Per una macchina che si conferma funzionare con un amplificatore MR-J2-70 di prima generazione, l'HC-MF73B è il motore frenato corretto. Per una macchina che funziona con un MR-J2S-70, il motore frenato corretto è l'HC-MFS73B.

IP44: Cosa Copre e Dove Fallisce

Il grado di protezione IP44 dell'HC-MF73B merita di essere compreso precisamente perché differisce dai gradi di protezione dei successivi servomotori Mitsubishi.

IP44 significa: protezione contro oggetti solidi più grandi di 1 mm (utensili, fili, piccoli insetti — ma non polvere fine in volume), e protezione contro schizzi d'acqua da qualsiasi direzione. Questo è un grado di protezione industriale di base per interni. È adeguato per ambienti di macchine di assemblaggio puliti, pavimenti di produzione elettronica e automazione generale interna senza significativa esposizione a refrigeranti, nebbia d'olio o lavaggi.

Non è adeguato per zone di taglio di macchine utensili dove il refrigerante raggiunge il corpo del motore, ambienti di lavorazione alimentare con operazioni periodiche di lavaggio, o installazioni all'aperto. Per tali ambienti, è richiesto un motore con protezione IP55 (HC-MFS73B) o IP65 (serie HC-SFS).

In pratica, il grado di protezione IP44 significa che l'HC-MF73B è stato progettato per e appartiene agli stessi ambienti macchina dei motori della serie HA-FF con cui è stato progettato: automazione di assemblaggio, produzione elettronica, manipolazione di semiconduttori e ambienti interni simili. Se la macchina esistente ha funzionato con motori HC-MF73B senza problemi legati all'umidità, l'ambiente di sostituzione rientra chiaramente nell'inviluppo IP44.

Amplificatori Compatibili

L'HC-MF73B si abbina alla famiglia di amplificatori MR-J2-70 — la piattaforma MELSERVO-J2 di prima generazione con capacità di 750W. Tre varianti coprono le principali architetture di controllo:

MR-J2-70A è l'amplificatore con interfaccia a treno di impulsi e analogica per uso generale. Accetta comandi di posizione a treno di impulsi da controller CNC e PLC, e riferimenti di velocità e coppia analogici. Sono disponibili tutte le modalità di controllo di posizione, velocità e coppia. La scelta standard per assi ausiliari di macchine utensili e applicazioni di automazione generale dove la sorgente del comando è un controller esterno.

MR-J2-70B si collega ai controller di movimento Mitsubishi serie A e serie Q tramite bus seriale SSCNET. Per macchine multi-asse dove l'asse HC-MF73B deve coordinarsi con altri assi sotto un controller di movimento, l'interfaccia SSCNET fornisce l'accoppiamento assi in tempo reale necessario per il movimento coordinato.

MR-J2-70CT è la variante di posizionamento compatibile con CC-Link, che incorpora funzioni di posizionamento integrate accessibili tramite comando di rete CC-Link. Per assi di posizionamento autonomi su sistemi di rete CC-Link.

Nota critica di compatibilità. L'HC-MF73B utilizza un protocollo encoder seriale di generazione J2. Questo motore non è compatibile con gli amplificatori MR-J2S-70 (generazione J2-Super), che si aspettano il protocollo encoder J2-Super a 17 bit e andranno in errore immediatamente all'avvio se collegati a un motore di generazione J2. Non è inoltre compatibile con gli amplificatori MR-J3 o MR-J4. Il motore richiede un amplificatore MR-J2-70 di prima generazione del tipo di interfaccia appropriato.

Famiglia HC-MF 3000 giri/min: il 73B al vertice

L'HC-MF73B è il motore frenato più grande della gamma a inerzia ultra-bassa HC-MF e il vertice della famiglia di motori di piccola capacità di generazione J2. Il rapporto costante di 3:1 tra coppia di picco e continua in tutti i modelli HC-MF è evidente nella tabella. Tutti i modelli condividono la stessa filosofia di progettazione a inerzia ultra-bassa e lo stesso protocollo encoder J2.

Applicazioni Tipiche

Azionamenti Z verticali su macchine di assemblaggio e ispezione compatte. Piccole teste di foratura CNC, azionamenti Z su stazioni di ispezione visiva compatte e slitte di posizionamento verticali su apparecchiature di assemblaggio elettronico dove la massa del carico è modesta ma la componente gravitazionale richiede un bloccaggio meccanico positivo allo spegnimento del servo. L'inerzia ultra-bassa dell'HC-MF73B consente la rapida accelerazione e decelerazione richieste da queste applicazioni ad alta frequenza di ciclo; il freno a molla blocca in sicurezza l'asse verticale ad ogni arresto.

Azionamenti di giunti di bracci robotici con carico gravitazionale. Giunti secondari su piccoli robot SCARA, azionamenti di gomito e polso su bracci articolati leggeri e componenti di movimento verticale su sistemi robotici cartesiani. La combinazione di inerzia ultra-bassa per un controllo reattivo dei giunti e freno a molla per un bloccaggio fail-safe si adatta a queste applicazioni di giunti dove la postura del braccio robotico allo spegnimento del servo deve essere mantenuta meccanicamente.

Slitte di trasferimento e sollevamento verticali su apparecchiature per semiconduttori ed elettronica. Sollevatori per wafer, teste di prelievo componenti con movimento verticale e assi Z per la movimentazione di substrati su apparecchiature di produzione di semiconduttori e display a schermo piatto. Questi meccanismi ciclano ripetutamente tra posizioni verticali definite, trasportano carichi leggeri e devono mantenere la posizione meccanicamente quando il servo è spento o in stato di arresto di emergenza.

Assi di indicizzazione ad alta frequenza con orientamento verticale. Tavole rotanti indicizzate su piani verticali, meccanismi di trasferimento inclinati e azionamenti di indicizzazione angolare dove l'orientamento dell'asse crea una componente di coppia gravitazionale nelle posizioni di sosta. L'inerzia ultra-bassa consente movimenti di indicizzazione rapidi; il freno blocca meccanicamente ad ogni stazione durante la fase di sosta senza alimentazione servo.

Assi verticali ausiliari su macchine di imballaggio ed etichettatura. Azionamenti di posizionamento verticale del prodotto, assi Z delle teste di applicazione e meccanismi di regolazione dell'altezza delle teste di riempimento su apparecchiature di imballaggio dove l'asse verticale deve essere mantenuto ad un'altezza definita durante il ciclo di produzione e deve tornare in una posizione sicura in modo affidabile all'arresto della macchina.

Domande Frequenti

D1: Qual è la differenza tra l'HC-MF73B e l'HC-MFS73B?

Entrambi sono motori da 750W, 3000 giri/min, con flangia da 80 × 80 mm, con freni a molla e specifiche di coppia identiche (2,4 Nm nominale, 7,2 Nm di picco). La differenza critica è la generazione dell'encoder e l'amplificatore compatibile. L' HC-MF73B è un motore J2 (prima generazione) con un vecchio encoder seriale, compatibile solo con gli amplificatori MR-J2-70. L' HC-MFS73B è un motore J2-Super con encoder a 17 bit (131.072 ppr) e protezione IP55, compatibile solo con gli amplificatori MR-J2S-70. Non possono essere scambiati senza cambiare anche l'amplificatore. Abbinare la generazione del motore alla generazione dell'amplificatore sulla macchina.

D2: L'HC-MF73B può essere utilizzato con un amplificatore MR-J2S-70?

No. L'encoder seriale di generazione J2 dell'HC-MF73B è incompatibile con l'amplificatore MR-J2S-70, che si aspetta il protocollo J2-Super a 17 bit. Collegare l'HC-MF73B a un MR-J2S-70 produrrà un errore di comunicazione dell'encoder all'avvio. Il motore corretto per un amplificatore MR-J2S-70 è l' HC-MFS73B. L'amplificatore corretto per l'HC-MF73B è l' MR-J2-70 (variante A, B o CT a seconda dell'interfaccia di controllo).

D3: Cosa significa il grado di protezione IP44 ed è adeguato per la mia installazione?

IP44 fornisce protezione contro particelle solide più grandi di 1 mm e contro schizzi d'acqua da qualsiasi direzione. È adatto per ambienti interni puliti — macchine di assemblaggio, produzione elettronica, automazione generale — senza significativa spruzzatura di refrigerante, nebbia d'olio o esposizione a lavaggi. Non è adeguato per zone di taglio di macchine utensili con refrigerante, ambienti di lavorazione alimentare con lavaggio, o qualsiasi installazione all'aperto. Se la macchina esistente ha funzionato con motori HC-MF73B senza problemi di umidità, l'ambiente rientra nel grado di protezione IP44.

D4: L'encoder sull'HC-MF73B è un encoder assoluto e come gestisce gli eventi di spegnimento?

La serie HC-MF utilizza un encoder assoluto seriale — il motore mantiene la posizione assoluta attraverso gli eventi di spegnimento. Tuttavia, questo è l'encoder assoluto J2 di prima generazione, che funziona diversamente dal sistema assoluto J2-Super a 17 bit. La batteria di backup per il contatore di posizione assoluta si trova nell' amplificatore servo MR-J2-70, non nel motore. Sostituire la batteria quando l'amplificatore visualizza un allarme batteria scarica. A differenza dei sistemi J2-Super dove la batteria è la familiare A6BAT, verificare il tipo di batteria specifico per il modello di amplificatore MR-J2-70 consultando il manuale di istruzioni MR-J2.

D5: L'HC-MF73B è discontinuato. Quali sono le opzioni di approvvigionamento e migrazione?

L'HC-MF73B rimane disponibile tramite rivenditori di surplus di automazione industriale e specialisti di riparazione e rigenerazione di servomotori Mitsubishi come unità testate. Per le macchine che utilizzano hardware MR-J2-70 di prima generazione, l'approvvigionamento di surplus è il percorso di manutenzione pratico. Per le macchine che vengono aggiornate a piattaforme attuali, l'equivalente funzionale della generazione attuale è l' HG-MR73B (serie MR-J4, 750W, 3000 giri/min, freno a molla, encoder a 22 bit, flangia da 80 × 80 mm, IP65) abbinato a un amplificatore MR-J4-70. Sia il motore che l'amplificatore devono essere sostituiti insieme, e il grado di protezione IP65 dell'HG-MR73B è un miglioramento rispetto all'IP44 dell'HC-MF73B.
