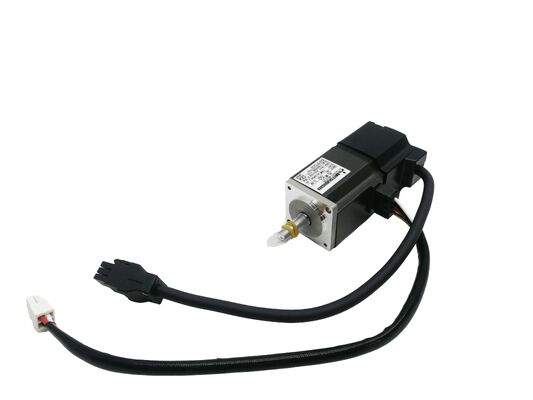

Motore Servo AC Mitsubishi HC-MFS73-S23 — MELSERVO J2S a bassissima inerzia da 750W | Automazione SMT e ad alta frequenza | Nuovo in scatola

Quando un asse servo deve eseguire migliaia di cicli di posizionamento all'ora senza perdere precisione, stabilità termica o risposta dinamica, la scelta del motore si riduce a una caratteristica più di ogni altra: l'inerzia del rotore. Il Mitsubishi HC-MFS73-S23 è il membro da 750W della famiglia HC-MFS a bassissima inerzia — una variante speciale con albero dell'HC-MFS73 che si è affermata come soluzione collaudata nelle macchine pick-and-place SMT (inclusa la Panasonic CM202) e nelle apparecchiature di automazione ad alta velocità dove il motore deve tenere il passo con tempi ciclo impegnativi, dall'inizio alla fine, turno dopo turno. Nuovo in scatola, in magazzino, pronto per una consegna rapida.

Specifiche Tecniche

L'albero speciale -S23 — Cosa significa per la macchina

Il suffisso -S23 su questo motore indica una configurazione speciale dell'albero prodotta secondo un profilo dimensionale specifico diverso dalle varianti standard con albero liscio (HC-MFS73) o con linguetta (HC-MFS73K). I motori con albero speciale sono prodotti da Mitsubishi per soddisfare i precisi requisiti di interfaccia dell'albero dei produttori di apparecchiature OEM — in questo caso, in particolare l' azionamento dell'asse X sulla macchina pick-and-place SMT Panasonic CM202, dove l'albero deve innestarsi in un accoppiamento specifico o in un'interfaccia di azionamento nell'assemblaggio della testa di posizionamento della macchina.

Questo è importante praticamente: se stai cercando un ricambio per un HC-MFS73-S23 guasto già installato in una CM202 o in apparecchiature simili, l'albero -S23 è la specifica corretta. Un HC-MFS73 standard con albero liscio non si adatterà alla stessa interfaccia di accoppiamento e non potrà servire come sostituzione diretta senza modifiche meccaniche.

750W a 3.000 giri/min — Il profilo di prestazioni

L'HC-MFS73 si colloca al vertice della gamma HC-MFS a bassissima inerzia, erogando 2,4 Nm di coppia nominale a 3.000 giri/min per un'uscita continua di 750W. Il picco di coppia di 7,2 Nm — tre volte la nominale — fornisce il margine di accelerazione per eseguire profili di movimento rapidi e netti ripetutamente senza che il motore entri in un regime termicamente limitato.

A 4.500 giri/min di velocità massima, il motore offre un intervallo di velocità utilizzabile ben al di sopra del nominale che accoglie le fasi di sovravelocità nei profili di movimento trapezoidali e a curva a S. Per l'automazione SMT e di assemblaggio dove il profilo di movimento prevede una rapida accelerazione alla velocità di picco, un breve segmento a velocità costante e una decelerazione altrettanto rapida fino all'arresto — ripetuta centinaia di volte al minuto — la combinazione di bassissima inerzia e un limite di 4.500 giri/min è direttamente abilitante.

La flangia da 80 × 80 mm è la più grande della famiglia HC-MFS, riflettendo la posizione del motore come membro di maggiore potenza di questa serie a bassissima inerzia.

Perché la bassissima inerzia cambia le applicazioni ad alto ciclo

L'inerzia è la resistenza del motore ai cambiamenti di velocità di rotazione. Un motore con bassa inerzia del rotore accelera e decelera più velocemente per la stessa coppia applicata — il che si traduce in tempi ciclo più brevi, meno energia per ciclo e meno stress termico sul motore durante il funzionamento continuo ad alta frequenza.

In una macchina pick-and-place o in un asse di automazione di assemblaggio che esegue centinaia di movimenti al minuto, la differenza tra un motore a inerzia media standard e un motore a bassissima inerzia come l'HC-MFS73-S23 può determinare se la macchina soddisfa le specifiche di produttività. Anche il loop di controllo dell'amplificatore servo ne beneficia: minore inerzia significa maggiore larghezza di banda raggiungibile, il che significa migliore rigetto dei disturbi e controllo di posizione più preciso alle velocità richieste da questa applicazione.

Encoder Assoluto a 17 bit — Nessun Homing, Risoluzione 131.072 ppr

L'encoder integrato fornisce 131.072 posizioni per giro albero tramite il collegamento di feedback seriale ad alta velocità di Mitsubishi all'amplificatore servo. Essendo assoluto, conserva la conoscenza della posizione dell'albero durante le interruzioni di corrente — con la batteria di backup installata nell'amplificatore servo, i dati di posizione multi-giro vengono preservati quando la macchina viene spenta. Ogni avvio riprende con piena consapevolezza della posizione, senza necessità di ritorno di riferimento.

Per le apparecchiature SMT e di assemblaggio che cambiano alimentazione regolarmente o richiedono prontezza immediata dell'asse dopo un arresto di emergenza, l'eliminazione della sequenza di homing è un vantaggio operativo pratico che riduce sia i tempi di inattività che i costi operativi del ciclo.

Amplificatori Servo Compatibili

L'HC-MFS73-S23 si accoppia con gli amplificatori servo MR-J2S-70A (comando analogico/traino di impulsi) o MR-J2S-70B (comando digitale di rete SSCNET), entrambi con una potenza nominale di 750W all'interno della piattaforma MELSERVO J2S. Per progetti di macchine multi-asse che utilizzano controller di movimento Mitsubishi, l'MR-J2S-70B consente il funzionamento multi-asse sincronizzato su SSCNET. Per il controllo di assi autonomi o comandati da PLC, l'MR-J2S-70A gestisce comandi di velocità/coppia analogici e di traino di impulsi.

Ambienti di Applicazione

Il profilo speciale dell'albero e le caratteristiche prestazionali dell'HC-MFS73-S23 lo collocano in una categoria di applicazione ben definita:

Macchine Pick-and-Place SMT — azionamento dell'asse X sulla Panasonic CM202 e relative apparecchiature di posizionamento SMT dove l'albero -S23 è l'interfaccia specificata dalla fabbrica, nonché altre teste di posizionamento ad alta velocità che richiedono prestazioni a bassissima inerzia da 750W

Assemblaggio Componenti Elettronici — azionamenti di assi ad alto ciclo su apparecchiature di inserimento IC, macchine di assemblaggio connettori e sistemi di movimentazione PCB dove le richieste di produttività impongono requisiti di alta frequenza di ciclo all'asse servo

Sistemi Gantry ad Alta Velocità — assi gantry X/Y su apparecchiature di assemblaggio e ispezione guidate da visione dove il movimento rapido punto-punto con assestamento preciso è il requisito prestazionale primario

Robotica e Apparecchiature di Movimentazione — giunti di spalla e polso su robot articolati di piccole e medie dimensioni e bracci SCARA dove la bassa inerzia migliora la reattività dinamica sull'intero campo di lavoro

Apparecchiature di Confezionamento ed Etichettatura — azionamenti di registrazione, assi di dosaggio e posizionamento applicatori di etichette dove alte frequenze di ciclo e posizionamento ripetibile affidabile devono coesistere con dimensioni compatte del motore

Panoramica Varianti HC-MFS73

Il motore base HC-MFS73 copre diverse configurazioni meccaniche per diversi requisiti di installazione:

• HC-MFS73 — albero liscio standard, senza freno
• HC-MFS73B — albero liscio con freno elettromagnetico
• HC-MFS73K — albero con linguetta
• HC-MFS73BK — albero con linguetta e freno elettromagnetico
• HC-MFS73-S23 — albero speciale per apparecchiature OEM (questo annuncio)

Tutte le varianti condividono la stessa uscita da 750W, encoder assoluto a 17 bit, alloggiamento IP55 e flangia da 80 × 80 mm. Il -S23 è la specifica corretta quando si sostituisce il motore in apparecchiature che originariamente riportavano questo esatto numero di parte.

FAQ

D1: Quali apparecchiature utilizzano comunemente l'HC-MFS73-S23?

L'HC-MFS73-S23 è più comunemente noto come motore servo dell'asse X sulla macchina pick-and-place SMT Panasonic CM202. L'albero speciale -S23 corrisponde all'interfaccia di accoppiamento specifica utilizzata in questa e in apparecchiature di posizionamento correlate. Appare anche in altri sistemi di assemblaggio e automazione ad alta velocità dove Mitsubishi ha fornito varianti con albero speciale per l'integrazione OEM.

D2: Posso sostituire l'HC-MFS73-S23 con un motore standard HC-MFS73 con albero liscio?

Non direttamente. Il profilo dell'albero speciale -S23 è dimensionalmente diverso dall'albero liscio standard. Un HC-MFS73 standard non si innesta nella stessa interfaccia di accoppiamento in apparecchiature progettate per la variante -S23 senza modifiche meccaniche. Se stai sostituendo un HC-MFS73-S23 guasto, la sostituzione corretta è un altro HC-MFS73-S23 — non la versione con albero standard.

D3: Quale amplificatore servo è compatibile con l'HC-MFS73-S23?

Gli amplificatori corretti sono il MR-J2S-70A (comando analogico o traino di impulsi da un PLC o controller esterno) e il MR-J2S-70B (rete in fibra ottica SSCNET per sistemi di movimento multi-asse Mitsubishi). Entrambi sono con potenza nominale di 750W all'interno della piattaforma MELSERVO J2S. La variante con albero -S23 non ha alcun effetto sulla compatibilità dell'amplificatore — l'interfaccia elettrica è identica a tutte le altre varianti HC-MFS73.

D4: L'HC-MFS73-S23 supporta la ritenzione della posizione assoluta dopo lo spegnimento?

Sì. L'encoder a 17 bit è di tipo assoluto. Con la batteria Mitsubishi A6BAT installata nell'amplificatore servo, i dati di posizione multi-giro vengono conservati quando l'alimentazione della macchina viene rimossa. All'avvio, tutte le posizioni degli assi sono immediatamente disponibili — non è richiesto alcun ciclo di homing o ritorno di riferimento. Questa è una caratteristica standard della famiglia HC-MFS J2S indipendentemente dalla variante dell'albero.

D5: L'HC-MFS73-S23 è ancora prodotto e qual è il suo equivalente di generazione attuale?

La serie HC-MFS appartiene alla generazione MELSERVO J2S di Mitsubishi, che è stata succeduta dai prodotti delle serie J4 e J5. Le unità HC-MFS73-S23 nuove in scatola sono disponibili tramite i canali di automazione industriale per scopi di manutenzione e ricambi. Per le apparecchiature originali che specificano questo numero di parte, rimane la specifica di sostituzione corretta. L'equivalente di generazione attuale di Mitsubishi per nuovi progetti di macchine sarebbe della serie HG-MR o HG-KR (J4), ma queste richiedono amplificatori e interfacce meccaniche diverse.
