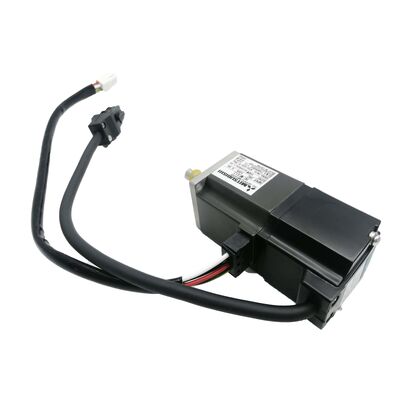

Servomotore con riduttore Mitsubishi HC-MFS23G1-UE — 200W a bassissima inerzia con riduttore G1 | Conforme a EN e UL/C-UL | Nuovo in scatola sigillata di fabbrica

Macchine di assemblaggio compatte, unità pick-and-place ad alta velocità, linee di confezionamento di precisione — tutte condividono un requisito che un motore nudo spesso non può soddisfare da solo: la velocità di uscita è troppo alta o l'inerzia del carico è troppo grande per l'accoppiamento diretto. Il Mitsubishi HC-MFS23G1-UE risolve entrambi i problemi in un unico pacchetto integrato in fabbrica. Combina un servomotore HC-MFS23 a bassissima inerzia da 200W con un riduttore industriale generico G1, certificato sia secondo lo Standard Europeo EN che lo Standard Nordamericano UL/C-UL, e fornito nuovo nella confezione originale sigillata Mitsubishi Electric.

Specifiche Tecniche

Un'unità, due problemi risolti

Il motore base HC-MFS23 è il membro da 200W della famiglia HC-MFS a bassissima inerzia di Mitsubishi. Da solo, eroga 0,64 Nm a 3.000 giri/min — un motore ottimizzato per accelerazione rapida e funzionamento ad alto ciclo. Il riduttore G1 montato in fabbrica sull'HC-MFS23G1-UE aggiunge due elementi che il motore nudo non può fornire da solo.

Innanzitutto, moltiplicazione della coppia. Il riduttore riduce la velocità dell'albero di uscita moltiplicando la coppia in proporzione al rapporto di riduzione, producendo una coppia di uscita molto più elevata sull'albero del riduttore rispetto a quella che il motore potrebbe generare direttamente. In secondo luogo, adattamento dell'inerzia. Il riduttore di riduzione riduce l'inerzia effettiva riflessa del carico sull'albero motore del quadrato del rapporto di riduzione. Ciò consente al motore a bassissima inerzia di azionare carichi con inerzia sostanzialmente maggiore rispetto a quanto rientrerebbe altrimenti nei limiti accettabili — che è precisamente il problema che rende i servomotori con riduttore la soluzione giusta per azionare utensili pesanti, tavole rotanti caricate o complessi assemblaggi di fissaggio.

Poiché il riduttore è montato in fabbrica e l'assemblaggio lascia Mitsubishi come unità abbinata, allineata e testata, il costruttore della macchina evita gli accumuli di tolleranza dimensionali e le esigenze di allineamento dell'accoppiamento che derivano dal montaggio separato di un riduttore sull'albero motore.

Bassissima Inerzia — Perché Cambia l'Applicazione

La caratteristica distintiva della famiglia HC-MFS è l'inerzia del rotore, non solo la potenza. La bassissima inerzia significa che il motore accelera e decelera estremamente rapidamente in risposta ai comandi del servo, con un'energia minima spesa per superare la massa rotante del motore stesso. Il riduttore estende questo vantaggio al carico: anche con un meccanismo più pesante all'uscita, il sistema servo può eseguire profili di movimento netti e ripetibili alle velocità di ciclo richieste dall'automazione di assemblaggio, dalle macchine di confezionamento e dalle apparecchiature di movimentazione dei semiconduttori.

Questa combinazione — bassa inerzia del motore, alta coppia di uscita, rapida risposta ad anello chiuso — è il motivo per cui la serie HC-MFS con riduttori è presente in applicazioni in cui il numero di cicli di posizionamento all'ora è la metrica di prestazione principale.

Encoder Assoluto a 17 bit — 131.072 ppr, Non Richiede Homing

L'encoder legge sull'albero motore e trasmette 131.072 posizioni distinte per rivoluzione all'amplificatore servo tramite il collegamento seriale ad alta velocità di Mitsubishi. Il sistema servo converte questi dati di posizione sul lato motore nella posizione dell'albero di uscita tenendo conto del rapporto di riduzione nei parametri dell'amplificatore.

Essendo assoluto, il motore mantiene la conoscenza della posizione attraverso i cicli di alimentazione — con la batteria A6BAT installata nell'amplificatore servo, i dati di posizione multi-giro vengono mantenuti quando la macchina è spenta. Non è necessaria alcuna routine di ritorno di riferimento all'avvio. Per le macchine che funzionano su più turni o con cicli di alimentazione frequenti, l'eliminazione della sequenza di homing è un vantaggio di produzione reale che si accumula su ogni ciclo durante la vita utile della macchina.

Il suffisso -UE — Cosa Significa la Conformità EN e UL/C-UL

Il suffisso -UE conferma che questa unità è stata prodotta e documentata per soddisfare:

Standard EN — il quadro di conformità per le apparecchiature elettriche marcate CE vendute e utilizzate all'interno dell'Unione Europea e dello SEE, che copre la sicurezza elettrica, la costruzione del motore e la compatibilità elettromagnetica.

Standard UL/C-UL — certificazione di sicurezza Underwriters Laboratories che copre sia il mercato statunitense (UL) che quello canadese (C-UL), richiesta per l'installazione in sistemi elettrici industriali e commerciali nordamericani.

Secondo la documentazione di Mitsubishi, le prestazioni elettriche e meccaniche del modello -UE sono identiche alla versione non-UE. Il suffisso indica la tracciabilità di produzione e la verifica della conformità, non una modifica del design. Per i costruttori di macchine OEM che forniscono a più mercati geografici o devono soddisfare i requisiti di audit dei clienti per la documentazione normativa, la variante -UE fornisce il percorso di certificazione richiesto da tali processi senza alcun sacrificio nelle prestazioni del motore.

Servi Amplificatori Compatibili

L'HC-MFS23G1-UE si abbina agli amplificatori servo MR-J2S-20A (comando analogico/a treno di impulsi) o MR-J2S-20B (comando di rete SSCNET), entrambi con una potenza nominale di 200W nella piattaforma MELSERVO J2S. Il rapporto di riduzione deve essere inserito nel parametro del rapporto di riduzione elettronico dell'amplificatore durante la messa in servizio, in modo che il sistema servo traduca correttamente i conteggi dell'encoder del motore nella posizione dell'albero di uscita. Gli amplificatori MR-J2S di Mitsubishi forniscono parametri dedicati per questo, rendendo la configurazione semplice.

Adattamento all'Applicazione

L'HC-MFS23G1-UE è specificato per l'automazione di precisione dove sono richiesti in un'unica unità velocità di uscita ridotta, coppia di uscita elevata e conformità normativa certificata:

Macchine di assemblaggio — stazioni di indicizzazione rotante e celle di assemblaggio multi-asse dove il riduttore G1 fornisce la coppia di uscita necessaria per fissaggi e utensili caricati a velocità controllate e ripetibili

Apparecchiature di confezionamento ed etichettatura — assi di regolazione formato e azionamenti di registrazione dove il posizionamento preciso a velocità moderata è più critico della velocità massima

Sistemi pick-and-place e di movimentazione — assi di trasporto lineari e rotanti dove il riduttore porta l'inerzia del carico entro un intervallo accettabile, migliorando la risposta dinamica sull'intero profilo di movimento

Automazione medica e di laboratorio — sistemi destinati ai mercati europei o nordamericani dove la conformità EN e UL/C-UL è un requisito di acquisto fondamentale

Produzione di semiconduttori ed elettronica — trasporto wafer, posizionamento componenti e assi di posizionamento per ispezione dove bassa inerzia, precisione di posizione e documentazione normativa appaiono contemporaneamente sul foglio delle specifiche

FAQ

D1: Quale servo amplificatore è compatibile con l'HC-MFS23G1-UE?

Gli amplificatori corretti sono il MR-J2S-20A (comando analogico o a treno di impulsi da un PLC o controller esterno) o il MR-J2S-20B (rete in fibra ottica SSCNET per controller di movimento Mitsubishi multi-asse). Entrambi sono con potenza nominale di 200W nella piattaforma MELSERVO J2S. Durante la configurazione iniziale, il rapporto di riduzione deve essere programmato nei parametri del rapporto di riduzione elettronico dell'amplificatore per garantire che il feedback di posizione rifletta accuratamente il movimento dell'albero di uscita.

D2: Cosa fornisce il riduttore G1 rispetto all'uso del motore HC-MFS23 nudo?

Il riduttore G1 riduce la velocità dell'albero di uscita moltiplicando la coppia in proporzione al rapporto di riduzione e riduce l'inerzia riflessa del carico sull'albero motore del quadrato di tale rapporto. Ciò consente al motore a bassissima inerzia da 200W di azionare carichi con inerzia maggiore o che richiedono una coppia di uscita maggiore rispetto a quanto il motore nudo potrebbe gestire entro i suoi limiti operativi raccomandati. Per applicazioni che richiedono bassa velocità di uscita, alta coppia di uscita o un migliore adattamento dell'inerzia del carico, il riduttore G1 integrato è la soluzione ingegneristica.

D3: Qual è la differenza tra le configurazioni dei riduttori G1, G5 e G7 sulla serie HC-MFS?

Il suffisso G1 è il riduttore industriale generico di Mitsubishi — un tipo a ingranaggi cilindrici adatto per applicazioni tipiche di assemblaggio, movimentazione e automazione dove è accettabile una precisione moderata dell'albero di uscita. G5 e G7 sono riduttori di precisione con specifiche di gioco molto più strette, destinati ad applicazioni che richiedono alta precisione angolare all'uscita del riduttore, come tavole rotanti di precisione o apparecchiature di misurazione. Il G1 è appropriato per la maggior parte delle applicazioni di automazione e movimentazione; il G5/G7 sono specificati quando il requisito di precisione angolare della macchina lo richiede.

D4: Cosa significa il suffisso -UE ed è necessario per la mia applicazione?

Il suffisso -UE indica che il motore è stato prodotto e certificato per essere conforme sia allo Standard Europeo EN (richiesto per apparecchiature marcate CE nei mercati UE) sia allo Standard UL/C-UL (richiesto per installazioni nordamericane). Le prestazioni del motore sono identiche alla versione non-UE — la differenza è la documentazione normativa e la tracciabilità di produzione. Se la tua macchina sarà marcata CE per la vendita in Europa o dovrà soddisfare i requisiti UL per un cliente nordamericano, specifica la variante -UE. Per uso interno in ambienti non regolamentati, entrambe le versioni funzionano in modo identico.

D5: L'encoder a 17 bit legge la posizione sull'albero motore o sull'albero di uscita del riduttore?

L'encoder legge direttamente l'albero motore. L'amplificatore servo utilizza il rapporto di riduzione elettronico programmato per tradurre i conteggi di posizione sul lato motore nell'angolo corrispondente dell'albero di uscita. Questo approccio preserva la piena risoluzione di 131.072 ppr dell'encoder, rappresentando correttamente la posizione dell'albero di uscita nel ciclo di controllo. Dal punto di vista del controllore della macchina, tutti i comandi di posizione e il feedback sono espressi in termini di albero di uscita — il calcolo del rapporto di riduzione avviene in modo trasparente all'interno dell'amplificatore.
