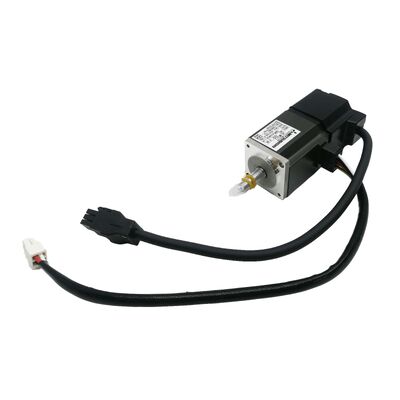

Motore servo AC Mitsubishi HC-MFS13B — MELSERVO J2S a bassissima inerzia da 100W, con freno elettromagnetico, nuovo in scatola sigillato in fabbrica

Lo spazio è limitato. I tempi di ciclo sono brevi. L'accuratezza della posizione non ammette errori. Queste sono le condizioni per cui è stato progettato il Mitsubishi HC-MFS13B. Con 100W di potenza e inerzia del rotore bassissima, un ingombro di 40 × 40 mm, un freno elettromagnetico integrato e un encoder assoluto a 17 bit che genera 131.072 posizioni per rivoluzione, questo motore è uno strumento di precisione per l'automazione compatta ad alta frequenza dove i motori più grandi semplicemente non si adattano all'applicazione. Questa offerta è per un'unità nuova di zecca, sigillata in fabbrica nella confezione originale Mitsubishi Electric.

Specifiche Tecniche

Bassissima Inerzia — Cosa Cambia in Pratica

La caratteristica distintiva della serie HC-MFS non è la sua potenza nominale, ma il momento d'inerzia del rotore. La bassissima inerzia significa che il motore può accelerare e decelerare estremamente rapidamente in risposta ai comandi dell'amplificatore servo, con un minimo spreco di energia per superare la massa rotante del motore stesso.

In termini pratici, ciò si traduce direttamente in tempi di stabilizzazione del posizionamento più brevi, un controllo più preciso dei movimenti di indicizzazione ad alta velocità e la capacità di eseguire profili di movimento densi — decine o centinaia di movimenti precisi al minuto — senza le penalizzazioni termiche e dinamiche che i motori a inerzia maggiore subiscono allo stesso ciclo di lavoro. La nota applicativa su questo motore lo afferma chiaramente: adatto per funzionamento ad alta frequenza, con dispositivi di inserimento e macchine di assemblaggio citati come esempi primari.

Per i costruttori di macchine che progettano moduli pick-and-place, teste di posizionamento di componenti elettronici, applicatori di etichette o qualsiasi asse che esegue un gran numero di movimenti di precisione a breve corsa all'ora, la caratteristica di inerzia del motore è importante quanto la coppia nominale — e l'HC-MFS13B è specificamente progettato per eccellere in questo regime.

Freno Elettromagnetico — La "B" in HC-MFS13B

Ogni HC-MFS13B include un freno elettromagnetico a molla integrato nel corpo del motore. Il principio di funzionamento è a prova di guasto: il freno si applica (blocca l'albero) quando la bobina è diseccitata e si rilascia quando viene applicata tensione alla bobina del freno. Questa è la configurazione corretta per:

Assi verticali — dove un carico deve mantenere la posizione in sicurezza quando l'alimentazione servo è rimossa, sia durante arresti normali che in caso di perdita di alimentazione di emergenza. Senza un freno, un asse verticale diseccitato cade liberamente.

Requisiti di mantenimento della posizione — applicazioni in cui il motore deve bloccare una posizione tra cicli di movimento senza alimentazione continua, come meccanismi di bloccaggio, arresti di navette o detentori di indicizzazione.

Conformità alla sicurezza — progettazione di macchine in cui l'immobilità dell'asse durante l'accesso per manutenzione o in condizioni di sportello aperto è un requisito di sicurezza della macchina.

Il freno elettromagnetico non sostituisce una funzione di frenatura rigenerativa durante la decelerazione — è un dispositivo di bloccaggio meccanico, non un dispositivo di frenatura dinamica. Si innesta dopo che l'asse è stato portato a riposo, bloccando meccanicamente l'albero.

Encoder Assoluto a 17 bit — 131.072 ppr, Funzionamento Zero-Homing

L'encoder integrato fornisce 131.072 posizioni discrete per rivoluzione dell'albero tramite un collegamento seriale ad alta velocità all'amplificatore servo. Essendo di natura assoluta, mantiene la conoscenza della posizione attraverso i cicli di alimentazione — con una batteria installata nell'amplificatore servo, il motore sa esattamente dove si trova all'avvio della macchina, senza eseguire un ritorno di riferimento.

Su una macchina con molti assi, l'eliminazione della routine di homing dalla sequenza di avvio è un risparmio di tempo costante ad ogni ciclo di accensione. Su una macchina di assemblaggio con sei o otto piccoli assi servo, questo si somma in modo significativo nel corso di un anno di produzione.

Telaio 40 × 40 mm — Compatto per Design

L'HC-MFS13B si monta su una flangia da 40 × 40 mm — una delle più piccole flange standard per servomotori della famiglia MELSERVO. Questa scala fisica si adatta bene ai meccanismi che necessitano di un'alimentazione da 100W: teste di utensili leggere, stadi lineari a corsa ridotta azionati da viti a ricircolo di sfere compatte, maschere di assemblaggio multi-asse dove lo spazio tra gli assi è limitato e progetti di macchine in cui la massa del motore stessa è una considerazione.

Il telaio compatto mantiene anche basso il momento d'inerzia del motore da una prospettiva di sistema — un motore più leggero significa che la struttura della macchina che lo supporta non ha bisogno di essere così rigida, il che avvantaggia il costo della macchina e la flessibilità di progettazione.

Amplificatori Servo Compatibili

L'HC-MFS13B è abbinato agli amplificatori servo MR-J2S-10A (comando analogico/traino di impulsi, asse singolo) o MR-J2S-10B (comando di rete SSCNET), entrambi con una potenza nominale di 100W all'interno della famiglia MELSERVO J2S.

Per progetti di macchine multi-asse in cui tutti gli assi sono coordinati tramite SSCNET da un controller di movimento Mitsubishi (serie Q o A), l'MR-J2S-10B consente all'HC-MFS13B di partecipare a una rete multi-asse sincronizzata senza cablaggio di comando individuale per asse. Per installazioni a singolo asse più semplici o integrazione con PLC di terze parti tramite treno di impulsi o analogico, l'MR-J2S-10A è la scelta appropriata.

Aree di Applicazione

L'HC-MFS13B compare nelle distinte base per una specifica categoria di apparecchiature di automazione di precisione ad alta frequenza:

Inserimento e posizionamento di componenti elettronici — la bassissima inerzia e le dimensioni compatte del motore si adattano agli assi ad alto ciclo e a corsa breve su apparecchiature di assemblaggio PCB e movimentazione componenti

Macchine di assemblaggio — assi di indicizzazione rotativi e lineari su stazioni di assemblaggio di piccole parti dove più assi servo devono eseguire movimenti precisi e rapidi in stretta prossimità meccanica

Apparecchiature di imballaggio ed etichettatura — assi di registrazione e posizionamento su applicatori di etichette, linee di blister e macchine flow wrapping dove la posizione accurata ad alta produttività è essenziale

Movimentazione semiconduttori — assi di trasporto wafer e substrati dove la bassa inerzia e l'elevata ripetibilità di posizionamento sono più critiche della potenza di coppia grezza

Robot pick-and-place — giunti polso ed end-effector su piccoli robot SCARA e cartesiani dove la bassa inerzia dell'asse migliora le prestazioni dinamiche al punto centrale dell'utensile

HC-MFS13B nella Linea di Varianti HC-MFS

All'interno della famiglia HC-MFS13, il suffisso indica la configurazione esatta:

• HC-MFS13 — albero dritto, senza freno
• HC-MFS13B — albero dritto, con freno elettromagnetico (questa offerta)
• HC-MFS13K — albero con linguetta, senza freno
• HC-MFS13BK — albero con linguetta, con freno elettromagnetico

Tutte le varianti condividono la stessa potenza di 100W, encoder assoluto a 17 bit, alloggiamento IP55 e flangia da 40 × 40 mm.

FAQ

D1: Quale amplificatore servo deve essere abbinato all'HC-MFS13B?

L'HC-MFS13B richiede l'amplificatore servo MR-J2S-10A (per interfacce di comando analogiche/traino di impulsi) o MR-J2S-10B (per applicazioni di rete multi-asse SSCNET). Entrambi gli amplificatori hanno una potenza nominale di 100W e sono la corrispondenza corretta per questo motore all'interno della piattaforma MELSERVO J2S. La scelta tra tipo A e B dipende dal fatto che la macchina utilizzi il controllo dell'asse indipendente o un controller di movimento multi-asse in rete.

D2: Cosa fa il freno elettromagnetico e quando si innesta?

Il freno nell'HC-MFS13B è di tipo a molla, a spegnimento: blocca meccanicamente l'albero quando la tensione della bobina del freno viene rimossa e si rilascia quando viene applicata tensione. Viene utilizzato principalmente sugli assi verticali per mantenere la posizione in sicurezza quando l'alimentazione servo è spenta e su applicazioni che richiedono un blocco meccanico dell'albero tra i cicli di movimento. Non è progettato per la decelerazione dinamica — si innesta solo dopo che l'asse è a riposo.

D3: L'HC-MFS13B supporta la conservazione della posizione assoluta attraverso un ciclo di spegnimento?

Sì. L'encoder a 17 bit è di tipo assoluto. Con una batteria (Mitsubishi A6BAT) installata nell'amplificatore servo, i dati di posizione multi-giro vengono conservati quando l'alimentazione di rete è spenta. Alla successiva accensione, la posizione dell'asse è nota immediatamente — non è richiesto alcun ciclo di homing o ritorno di riferimento.

D4: Qual è la differenza tra l'HC-MFS13B e i motori Mitsubishi da 100W più recenti come l'HG-MR13B?

L'HC-MFS13B fa parte della generazione J2S di MELSERVO, mentre l'HG-MR13B appartiene alla serie J4 più recente. L'HG-MR13B offre un encoder a risoluzione più elevata a 22 bit (4.194.304 ppr rispetto a 131.072 ppr), una classificazione IP65 rispetto a IP55 e compatibilità con amplificatori aggiornati (serie MR-J4). L'HC-MFS13B rimane il pezzo di ricambio corretto per le macchine esistenti sulla piattaforma J2S e per le scorte di pezzi di ricambio su apparecchiature installate.

D5: Cos'è la classificazione IP55 e cosa protegge?

IP55 fornisce protezione completa dalla polvere (primo numero 5 — protetto dalla polvere) e protezione contro getti d'acqua a bassa pressione da qualsiasi direzione (secondo numero 5). La classificazione si applica al corpo del motore escluse la penetrazione dell'albero e l'interfaccia del connettore. Per ambienti di macchine con schizzi di refrigerante, lavaggi leggeri o esposizione generale a particolato industriale, IP55 è appropriato per la maggior parte delle installazioni quando il motore è montato secondo le linee guida di installazione Mitsubishi.
