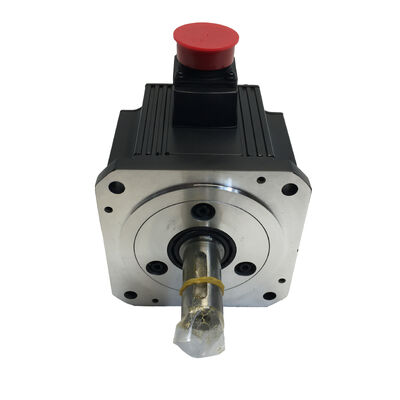

Mitsubishi HC-SFS103K Servomotore a corrente alternata 1.0 kW, 3.000 giri al minuto, albero a chiave

Condizione:Nuovo di zecca · Imballaggio originale · Sigillato in fabbrica

Numero della parte:HC-SFS103K

Serie:HC-SFS. Amplificatori compatibili: MR-J2S / MR-J3 / MR-J4

Visualizzazione

Un kilowatt. Tre mila giri/minuta. Albero a chiave ′′ perché l'attrito da solo non è sempre sufficiente.

Il Mitsubishi HC-SFS103K è un servomotore a corrente alternata da 1,0 kW che funziona a una velocità nominale di 3.000 giri al minuto, producendo 3,18 N · m di coppia continua con un picco di 9,55 N · m.E' la variante ad alta velocita' dell'HC-SFS 1.gamma di potenza di.0 kW scelta quando l'applicazione richiede una risposta rapida dell'asse e tempi di ciclo brevi piuttosto che la coppia massima a bassa velocità.

L'albero a chiavi è la caratteristica distintiva di questa variante.la versione K aggiunge una chiavetta meccanica un blocco meccanico positivo che mantiene il componente azionato fissato all'albero sotto inversioni di carico, coppia sostenuta, e il tipo di carico da urto che gradualmente fa sciogliere un accoppiamento a tubo semplice nel tempo.

Ogni unità viene spedita nuova, sigillata nel cartone originale della fabbrica Mitsubishi, disinstallata, senza alimentazione, senza rilavorazioni, senza precedenti di utilizzo sul campo, senza eccezioni.

Specificità principali

Perché l'albero a chiave cambia le specifiche

E' un piccolo dettaglio con conseguenze significative a livello di macchina.

Un servomotore a asse rettilineo trasmette la coppia solo attraverso la forza di fissaggio dell'accoppiamento.Il sistema di accoppiamento servo di precisione è un sistema di accoppiamento servo di precisione che funziona in modo affidabile in molte applicazioni, in particolare quelle che utilizzano accoppiamenti servo di precisione conMa certe condizioni mettono uno stress progressivo sulle connessioni di attrito: ripetute inversioni di carico che oscillano l'accoppiamento avanti e indietro,coppia costante elevata vicino al valore continuo nominale, carichi d'urto da meccanismi di indicizzazione o presse e azionamenti a cinghia o a catena in cui la tensione radiale aggiunge un carico secondario all'interfaccia dell'albero.

In uno qualsiasi di questi ambienti, l'albero a chiave è la soluzione più resistente.non mediante attrito di serraggioNon c'è scivolamento, non c'è fretta graduale, non c'è bisogno di controllare periodicamente e ricorrere al torque dell'accoppiamento dopo la corsa.

Con una potenza di 1,0 kW e una coppia massima di 9,55 N·m, l'HC-SFS103K si colloca in una gamma in cui la scelta tra le varianti di albero è una vera decisione ingegneristica, non un pensiero a posteriori.Se il componente azionato ha bisogno di un foro a chiave o se la storia di applicazione include lo scivolamento di accoppiamento con motori a albero rettilineo la 103K è la specifica corretta.

Performance progettata per ambienti ad alto ciclo

Velocità che accorcia il tempo di ciclo.A 3.000 giri al minuto, l'HC-SFS103K attraversa più velocemente delle varianti a 1.000 giri al minuto o 2.000 giri al minuto della stessa classe di potenza.La velocità di attraversamento dell'asse riduce direttamente il tempo non produttivo tra le operazioni.

Posizione assoluta, nessuna routine di localizzazione.Il codificatore a 17 bit mantiene la posizione dell'albero attraverso i cicli di alimentazione.nessun numero di indici persoIn ambienti di produzione a più turni, questo si traduce direttamente in riavviamenti più rapidi e meno interventi dell'operatore.

Sigillazione dell'albero IP65.Per le celle di lavorazione in cui la nebbia del liquido di raffreddamento è costante, nelle stanze di stampa con particelle metalliche in aria,e nelle apparecchiature adiacenti agli alimenti o ai prodotti farmaceutici in cui il lavaggio periodico è una prassi standard.

Isolamento di classe F.Gestisce temperature di avvolgimento prolungate più elevate rispetto ai motori di classe B ­ importante nelle applicazioni con cicli di lavoro lunghi in ambienti caldi per macchine in cui il raffreddamento del motore è limitato alla convezione naturale.

Compatibilità degli amplificatori tra tre generazioni.Funziona con gli amplificatori della serie MR-J2S, MR-J3 e MR-J4.Le squadre di manutenzione che gestiscono le apparecchiature installate in momenti diversi possono disporre di una singola variante del motore che si adatta a più generazioni di azionamento senza gestire numeri di parti separati.

Applicazioni tipiche

Piccoli centri di lavorazione CNC e torni- Assi di alimentazione e azionamenti ausiliari su macchine utensili compatte in cui 1,0 kW a 3.000 giri/min fornisce il giusto profilo di coppia di velocità per carichi di taglio leggeri o medi e veloce traverso rapido.

Apparecchiature per il prelievo e la manipolazione¢ Assi di posizionamento ad alta velocità nei sistemi di montaggio e di trasferimento in cui il tempo di ciclo è la metrica di prestazione primaria e l'integrità dell'albero sotto rapidi cambi di direzione è importante.

Taglio laser e sistemi di marcatura- Assi di posizionamento in cui la precisione dell'encoder e la risposta rapida influenzano direttamente la precisione del taglio, la registrazione del marchio e il throughput.

Tabelle di indicizzazione e posizionatori rotanti- Azionato attraverso riduttori con collegamenti a asse a chiave, dove il motore deve accelerare e decelerare un carico rotativo con precisione e ripetutamente durante lunghe serie di produzione.

Macchine per imballaggio¢ Axis drives nelle apparecchiature di stampaggio, cartonaggio e etichettatura in cui il controllo della velocità coerente e il posizionamento affidabile influenzano la qualità del prodotto e l'efficienza della linea.

Apparecchiature tessili e di avvolgimento- assi di alimentazione e di traverso in cui il motore è collegato a un rullo azionato o ad un elemento di avvolgimento attraverso un accoppiamento a chiave e in cui lo slittamento dell'albero influisce direttamente sul controllo della tensione del materiale.

Nota sulla disponibilità per la variante K

Le varianti a chiave rappresentano costantemente una quota inferiore dell'inventario di distribuzione rispetto alle loro controparti a filo rettilineo.quindi meno unità vengono immagazzinate ad ogni livello della catena di approvvigionamentoQuando un HC-SFS103K fallisce in modo inaspettato, trovare una sostituzione nuova e verificata in fretta è raramente semplice.Gli impianti di produzione con impianti attivi e gli integratori di sistemi che si basano sui programmi dei clienti traggono entrambi vantaggio dall'avere a disposizione un riserva sigillata prima che si verifichi la necessità.

Domande frequenti

D1: Qual è la differenza tra l'HC-SFS103 e l'HC-SFS103K?

R: L'HC-SFS103 ha un albero retto standard; la coppia viene trasmessa attraverso la forza di fissaggio dell'accoppiamento.fornendo una connessione meccanica positiva tra l'albero e il componente azionato. Specificare la variante K quando l'applicazione utilizza accoppiamenti a chiave, pulegge o ingranaggi o quando le condizioni di funzionamento ∼ inversioni di carico, carichi d'urto,o coppia elevata sostenuta rendere una connessione a solo attrito inaffidabile nel tempo.

D2: Quali servoamplificatori sono compatibili con l'HC-SFS103K?

R: L'HC-SFS103K è compatibile con gli amplificatori servo della serie MR-J2S, MR-J3 e MR-J4.0 kW / 200V e che il cavo di codifica e i tipi di connettore di alimentazione siano corretti per la generazione di amplificatore utilizzata.

D3: L'HC-SFS103K include un freno elettromagnetico integrato?

R: No. L'HC-SFS103K è la variante standard senza freni.la specifica HC-SFS103BK che combina l'albero a chiave con un freno elettromagnetico integrato è corretta.

Q4: Quali sono le dimensioni esatte della chiavetta per l'albero HC-SFS103K?

R: Le dimensioni della chiavetta seguono le norme JIS B 1301 definite nei disegni ufficiali delle specifiche meccaniche della serie HC-SFS di Mitsubishi Electric.Per la larghezza esatta della chiave si rimanda al catalogo o al foglio di specifiche del servomotore Mitsubishi attuale, altezza, profondità e diametro dell'albero prima della lavorazione di qualsiasi accoppiamento di accoppiamento o foro del mozzo.

D5: L'encoder assoluto a 17 bit ha bisogno di una batteria per mantenere la posizione dopo una perdita di potenza?

R: La posizione assoluta di un giro è mantenuta senza batteria.Per il funzionamento assoluto a più giri quando il sistema deve tracciare la posizione attraverso più giri di asse completo attraverso un ciclo di alimentazione è richiesta una batteria di riserva sul lato dell'amplificatoreQuesto è un requisito a livello di amplificatore ed è coerente in tutte le varianti del motore HC-SFS, non specifico per l'HC-SFS103K.
