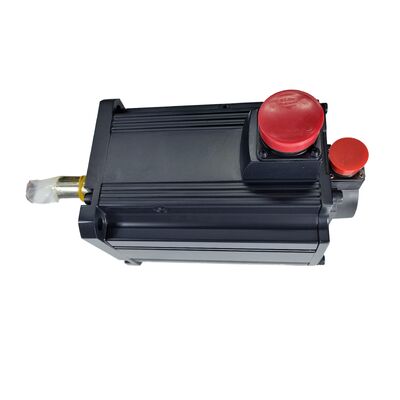

Mitsubishi HC-SF202K (HCSF202K) — Motore Servo AC da 2kW, Albero con Chavetta, Senza Freno, Serie MELSERVO J2

Identificazione Prodotto

Codice Articolo: HC-SF202K

Ricercato Anche Come: HCSF202K, HC-SF-202K

Serie: Mitsubishi MELSERVO HC-SF (Generazione J2)

Tipo Motore: Motore Servo Brushless AC — Albero con Chavetta, Senza Freno, 2000 giri/min

Condizione: Nuovo In Scatola, Sigillato di Fabbrica

Panoramica

Il Mitsubishi HC-SF202K è un motore servo brushless AC a inerzia media da 2kW della piattaforma MELSERVO J2 originale, con una potenza nominale di 2.000 giri/min, una coppia continua di 9,55 Nm e una scanalatura per chavetta lavorata sull'albero di trasmissione. Non è presente alcun freno elettromagnetico. È la specifica per assi orizzontali, trasmissioni accoppiate a ingranaggi, meccanismi a cinghia dentata e qualsiasi applicazione da 2kW di generazione J2 in cui sia importante una connessione positiva albero-accoppiamento e non sia richiesta una tenuta meccanica allo spegnimento del servo.

All'interno della famiglia J2 HC-SF, il suffisso "K" significa una sola cosa: l'albero di trasmissione ha una scanalatura per chavetta lavorata. Tutto il resto del motore — potenza di uscita, valori di coppia, encoder, dimensioni della flangia, requisiti dell'amplificatore — è condiviso con l'HC-SF202 ad albero liscio. La modifica della configurazione dell'albero riguarda puramente l'interfaccia di accoppiamento, ed è la scelta giusta ogni volta che il design meccanico del lato azionato richiede un percorso di coppia chavetta-scanalatura piuttosto che un'interfaccia di bloccaggio basata solo sull'attrito.

Due fatti sull'HC-SF202K sono praticamente importanti per chiunque cerchi un ricambio. Primo, essendo un motore di generazione J2 con encoder a 14 bit, è compatibile sia con gli amplificatori MR-J2-200 originali che con la piattaforma successiva MR-J2S-200 — una copertura di amplificatori più ampia rispetto all'HC-SFS202K di generazione J2S, che richiede hardware MR-J2S. Secondo, la flangia da 176 × 176 mm è condivisa con ogni motore nella gamma HC-SF/SFS da 2kW a 7kW, rendendo gli scambi fisici "come per come" semplici all'interno di quella fascia di capacità.

Specifiche Tecniche

L'Albero con Chavetta: Cosa Risolve a 2kW

Il percorso di coppia attraverso una connessione albero-mozzo determina l'affidabilità del giunto per tutta la vita della macchina. Un semplice albero liscio si basa interamente sull'attrito tra il diametro esterno dell'albero e il foro del mozzo — la forza di serraggio deve essere sufficientemente elevata da resistere alla coppia di picco senza slittamenti nelle condizioni peggiori che l'asse incontrerà mai. La condizione peggiore su un asse servo è raramente la coppia di taglio in regime stazionario; è più spesso un'inversione improvvisa, una rapida decelerazione dalla velocità di traslazione massima o un input di shock da un taglio interrotto o da un comando di arresto brusco dell'asse.

La scanalatura per chavetta lavorata sull'albero HC-SF202K cambia questo calcolo. La chavetta occupa scanalature corrispondenti sia nell'albero che nel foro del mozzo, trasmettendo la coppia direttamente attraverso la sezione trasversale di taglio della chavetta piuttosto che solo tramite attrito. Sotto carico ciclico, coppia inversa e input di shock — condizioni che inducono gradualmente micro-slittamenti in interfacce di attrito marginalmente serrate — la connessione con chavetta rimane stabile. La posizione non viene persa, l'accoppiamento non deriva e l'albero non sviluppa segni di usura dovuti al fretting tra mozzo e diametro esterno dell'albero.

A 9,55 Nm continui e 28,6 Nm di picco, questi carichi sono reali. Il picco di 28,6 Nm rappresenta la richiesta di coppia durante la fase di accelerazione di un movimento dell'asse — il momento in cui l'amplificatore comanda la corrente massima per portare un asse carico alla velocità di traslazione rapida. Un mozzo di accoppiamento montato sull'albero liscio con forza di serraggio marginale potrebbe gestire la coppia in regime stazionario senza incidenti per mesi, poi slittare una volta durante una sequenza di accelerazione aggressiva e introdurre un errore di posizione che diventa visibile solo come uno scostamento dimensionale lavorato.

La scanalatura per chavetta è la misura preventiva. Pulegge azionate, pignoni, mozzi ingranaggi e accoppiamenti di precisione in cui la posizione angolare tra albero e componente azionato deve essere mantenuta — queste sono le interfacce che appartengono a un albero con chavetta, e l'HC-SF202K è la specifica corretta per esse.

Un punto di installazione che si applica a tutti i motori HC-SF con scanalature per chavetta: utilizzare il foro filettato all'estremità dell'albero e un tirante per tirare assialmente il mozzo sull'albero piuttosto che martellarlo o premerlo. I carichi d'impatto durante l'installazione del mozzo viaggiano lungo l'albero fino al disco encoder e all'assemblaggio dei cuscinetti nella parte posteriore del motore. Il conseguente danno all'encoder non è sempre immediato — spesso si manifesta in seguito come allarmi di posizione intermittenti o letture errate dell'encoder sotto carico di vibrazione, che sono difficili da diagnosticare e ricondurre all'evento di installazione originale.

Senza Freno: La Configurazione Giusta per Questi Assi

L'assenza di un freno elettromagnetico sull'HC-SF202K è una specifica, non un'omissione. Per gli assi orizzontali in cui nessuna forza gravitazionale o asimmetrica agisce nella direzione di rotazione dell'albero motore, il servo blocco — il mantenimento della posizione in anello chiuso dell'amplificatore con corrente del motore attiva — è sufficiente in tutte le condizioni di arresto. L'aggiunta di un freno su questi assi introduce complessità di cablaggio, un relè e un assorbitore di sovratensione nel quadro, un ulteriore assorbimento di corrente DC a 24V e una sequenza di interblocco MBR nella logica di sicurezza della macchina, tutto per una funzione meccanica di cui l'applicazione non ha mai realmente bisogno.

L'HC-SF202K appartiene ad assi dove questa descrizione si adatta: avanzamenti X e Y su centri di lavoro, trasmissioni di trasferimento orizzontali, assi di nastri trasportatori e meccanismi ausiliari azionati da ingranaggi dove il carico è meccanicamente supportato contro la gravità e il servo blocco è adeguato tra i movimenti e a riposo.

Dove il quadro è diverso — assi verticali, bracci caricati dalla gravità, meccanismi sbilanciati che deriverebbero allo spegnimento del servo — il motore corretto è l' HC-SF202BK, che aggiunge il freno elettromagnetico a molla alla stessa configurazione di albero con chavetta. Le specifiche di uscita meccanica sono identiche; il freno è l'unica aggiunta, ed è lì specificamente per quelle applicazioni.

Su una macchina multiasse con otto, dodici o sedici assi servo, l'HC-SF202K contribuisce a un sistema elettrico più semplice su ogni asse che non richiede la funzionalità del freno. Questa semplicità ha un valore reale durante la messa in servizio, la risoluzione dei problemi e la manutenzione a lungo termine.

Encoder Generazione J2: Capacità e Compatibilità

L'HC-SF202K utilizza l' encoder assoluto seriale a 14 bit della piattaforma J2 a 16.384 posizioni per rivoluzione. Questo è un dispositivo di feedback digitale seriale — i dati di posizione vengono trasmessi come segnale seriale all'amplificatore, non come coppie analogiche seno/coseno — e include il contatore assoluto multi-giro supportato da alimentazione a batteria.

A 2kW e 2.000 giri/min, la risoluzione a 14 bit è pienamente capace per le applicazioni che questo motore serve. Assi di avanzamento di macchine utensili, posizionamento di nastri trasportatori, azionamenti di indicizzazione e meccanismi di automazione azionati da ingranaggi operano con tolleranze di posizione ben entro ciò che 16.384 ppr possono risolvere. Il limite pratico di codifica a 14 bit rispetto a 17 bit appare più chiaramente a velocità di avanzamento molto basse, in operazioni di contornatura lenta o in applicazioni a trasmissione diretta in cui la risoluzione dell'encoder al punto di carico è il vincolo primario sulla fluidità della velocità. Per la stragrande maggioranza delle applicazioni di assi di macchine utensili dell'era J2, questo non è un vincolo vincolante.

Il contatore assoluto multi-giro conserva i dati di posizione tra i cicli di accensione utilizzando la batteria al litio A6BAT all'interno dell'amplificatore servo. La posizione sopravvive a qualsiasi interruzione di corrente — spegnimento notturno, trip per allarme, arresto di emergenza — e l'asse si riavvia nella sua posizione assoluta corretta al successivo accensione senza alcun movimento di ritorno di riferimento. Sostituire la A6BAT all'avviso di batteria scarica dell'amplificatore, prima che l'esaurimento completo causi la perdita della posizione assoluta memorizzata.

La storia della compatibilità degli amplificatori è il punto di forza pratico dell'HC-SF202K. Poiché l'encoder J2 a 14 bit precede la piattaforma J2S, è leggibile da due generazioni di amplificatori Mitsubishi:

• MR-J2-200A / MR-J2-200B — Amplificatori originali di generazione J2. Piena compatibilità, nessuna restrizione, nessun workaround sui parametri.
• MR-J2S-200A / MR-J2S-200B / MR-J2S-200CP — Amplificatori J2-Super. Pienamente retrocompatibili con l'encoder J2.

L'HC-SFS202K (generazione J2S, 17 bit) funziona solo con amplificatori MR-J2S-200. L'HC-SF202K funziona con entrambi. Per le macchine attualmente in funzione con amplificatori MR-J2-200 originali — una base installata considerevole nelle macchine utensili prodotte durante l'era J2 — l'HC-SF202K è l'obiettivo di approvvigionamento corretto e non è richiesto alcun aggiornamento dell'amplificatore insieme alla sostituzione del motore.

HC-SF vs HC-SFS a 2kW: La Decisione di Sostituzione Pratica

Ogni volta che un motore con chavetta da 2kW della famiglia J2 richiede una sostituzione, sorge lo stesso confronto. Sia l'HC-SF202K che l'HC-SFS202K erogano 9,55 Nm continui, 28,6 Nm di picco, su una flangia da 176 × 176 mm, con albero con chavetta e senza freno — l'uscita è la stessa. Il montaggio è lo stesso. L'interfaccia dell'albero è la stessa.

La decisione si riduce a una singola verifica: quale amplificatore è installato nella macchina? Controllare la targhetta dell'amplificatore. Se riporta MR-J2-200 (senza la S), procurarsi l'HC-SF202K — l'HC-SFS202K genererà un errore encoder e non funzionerà. Se riporta MR-J2S-200, entrambi i motori funzionano; l'HC-SFS202K offre un feedback a risoluzione più elevata, ma l'HC-SF202K è un'alternativa pienamente valida che evita qualsiasi rischio di incertezza di compatibilità su macchine più vecchie.

Famiglia HC-SF 2000 giri/min — 2kW in Contesto

L'HC-SF202K segna la transizione dal gruppo flangia 130 × 130 mm al gruppo flangia 176 × 176 mm all'interno della gamma HC-SF 2000 giri/min. Da 2kW in su, tutti i motori di questa famiglia condividono la flangia più grande, e all'interno di ogni fascia di capacità le varianti con chavetta e albero liscio condividono lo stesso schema di fori di montaggio. Le differenze nei suffissi freno e tipo di albero non influenzano l'interfaccia della flangia.

Applicazioni Tipiche

Assi con trasmissione a cinghia dentata. Gli assi di macchine utensili che utilizzano cinghie dentate tra il motore servo e la vite a ricircolo di sfere o l'ingranaggio a cremagliera richiedono una puleggia di trasmissione con chavetta. La tensione della cinghia combinata con i carichi ciclici di ingranamento dei denti creano esattamente le condizioni in cui una connessione con albero con chavetta impedisce la rotazione della puleggia di trasmissione rispetto all'albero motore. La potenza nominale continua di 9,55 Nm dell'HC-SF202K gestisce i carichi degli assi di macchine utensili di fascia media a velocità di cinghia nominali entro un margine operativo confortevole.

Assi rotativi accoppiati a ingranaggi. Le unità di azionamento del 4° asse CNC, gli ingressi a vite senza fine di tavole rotanti e gli assi ausiliari con treno di ingranaggi utilizzano motori servo con alberi con chavetta sul mozzo ingranaggio lato motore per una connessione di coppia positiva e priva di gioco. L'HC-SF202K fornisce la capacità da 2kW e l'interfaccia con chavetta richieste da questi progetti, con piena compatibilità per gli amplificatori MR-J2 originariamente specificati in una grande proporzione delle macchine che li utilizzano.

Trasmissioni a catena e pignone. I sistemi di trasferimento automatizzati che utilizzano trasmissioni a catena e pignone su assi di indicizzazione controllati da servo specificano pignoni con chavetta per impedire la rotazione del pignone di trasmissione rispetto all'albero motore sotto i carichi impulsivi che caratterizzano l'ingranamento della catena. L'HC-SF202K è adatto per nastri trasportatori orizzontali, sistemi di trasferimento a pallet e meccanismi di indicizzazione pezzi di questo tipo con capacità da 2kW.

Manutenzione di macchine utensili legacy. La doppia compatibilità degli amplificatori dell'HC-SF202K lo rende l'obiettivo di approvvigionamento di prima scelta per le macchine costruite durante l'era J2 che utilizzano amplificatori MR-J2-200. Invece di procurarsi il motore e contemporaneamente aggiornare l'amplificatore a MR-J2S — un intervento più complesso e costoso — l'HC-SF202K si inserisce direttamente nell'hardware esistente. Per i team di manutenzione che supportano flotte di macchine dell'era J2, questo è praticamente importante.

Assi di imballaggio ed etichettatura ad alto ciclo. Gli assi a cinghia dentata azionati da servo nelle linee di imballaggio — avanzamento prodotto, azionamenti applicatori di etichette, stazioni di formazione cartoni — funzionano ad alti tassi di ciclo con carichi di coppia moderati. L'albero con chavetta si adatta all'interfaccia della puleggia a cinghia dentata, e l'encoder assoluto dell'era J2 fornisce la precisione di registro richiesta per un allineamento coerente prodotto-etichetta senza un ciclo di homing dopo ogni arresto di emergenza o riavvio della macchina.

Nuovo In Scatola, Sigillato di Fabbrica

Sigillato di fabbrica significa imballaggio originale Mitsubishi con tutto intatto — la scanalatura dell'albero è protetta dal tappo terminale dell'albero, tutte le porte dei connettori sono coperte, il paraolio è nelle condizioni di fabbricazione e l'imballaggio interno in schiuma è integro. Il motore non è mai stato installato, mai alimentato e non ha alcuna storia termica o meccanica da considerare.

Per una macchina attualmente in attesa di questo pezzo per riprendere la produzione, lo stock nuovo in scatola significa nessun tempo di riparazione e nessuna incertezza sulla condizione di servizio precedente. Il motore viene spedito pronto per l'installazione diretta. Per lo stock di ricambi pianificato, lo stock sigillato di fabbrica si conserva bene per diversi anni in condizioni stabili e asciutte senza vibrazioni. Oltre cinque anni di stoccaggio, una lenta rotazione dell'albero prima della messa in servizio aiuta a ridistribuire il grasso dei cuscinetti prima della prima accensione.

Domande Frequenti

D1: Quali amplificatori sono compatibili con l'HC-SF202K?

L'HC-SF202K è compatibile sia con gli amplificatori originali di generazione J2 che con quelli J2-Super (J2S) di classe 200. I modelli confermati compatibili sono MR-J2-200A e MR-J2-200B (generazione J2 originale), e MR-J2S-200A, MR-J2S-200B, e MR-J2S-200CP (generazione J2-Super). L'encoder a 14 bit di generazione J2 è leggibile da entrambe le piattaforme. L'HC-SF202K non è compatibile con gli amplificatori MR-J3 o MR-J4, che utilizzano un'interfaccia encoder diversa.

D2: Qual è la differenza tra l'HC-SF202K e l'HC-SFS202K?

Entrambi i motori erogano 9,55 Nm continui, 28,6 Nm di picco, su una flangia da 176 × 176 mm con albero con chavetta e senza freno — meccanicamente intercambiabili al montaggio. La differenza è la generazione dell'encoder: l' HC-SF202K utilizza un encoder a 14 bit (16.384 ppr) e funziona con amplificatori MR-J2 e MR-J2S. L' HC-SFS202K utilizza un encoder a 17 bit (131.072 ppr) e richiede solo amplificatori MR-J2S. Se la macchina utilizza amplificatori MR-J2-200 originali, procurarsi l'HC-SF202K. Se utilizza MR-J2S-200, entrambi i motori sono compatibili.

D3: Qual è la differenza tra l'HC-SF202K e l'HC-SF202 (albero liscio)?

I due motori sono elettricamente e meccanicamente identici in ogni aspetto tranne l'albero. L' HC-SF202 ha un semplice albero liscio per accoppiamenti a bloccaggio per attrito. L' HC-SF202K ha una scanalatura per chavetta lavorata per la trasmissione di coppia positiva chavetta-mozzo. Stessa potenza nominale, stessi valori di coppia, stesso encoder, stessa compatibilità amplificatore, stessa flangia. Selezionare tra i due basandosi esclusivamente sul design dell'accoppiamento del meccanismo azionato — non c'è differenza di prestazioni tra i due in condizioni di installazione corretta.

D4: Qual è la differenza tra l'HC-SF202K e l'HC-SF202BK?

Ancora una volta, una differenza di una singola caratteristica: l' HC-SF202BK aggiunge un freno elettromagnetico a molla. Tutto il resto — albero con chavetta, 2kW, 9,55 Nm, 28,6 Nm di picco, encoder a 14 bit, flangia da 176 × 176 mm, compatibilità amplificatore — è identico. L'HC-SF202K senza freno è corretto per assi orizzontali e qualsiasi applicazione in cui il servo blocco fornisce una tenuta sufficiente in tutte le condizioni di arresto. L'HC-SF202BK è necessario per assi verticali, meccanismi caricati dalla gravità o qualsiasi applicazione in cui la sicurezza del design della macchina richiede una tenuta meccanica fail-safe quando l'alimentazione del servo viene rimossa.

D5: L'HC-SF202K include una chavetta per la scanalatura?

La pratica standard di Mitsubishi per la gamma HC-SF con albero con chavetta è di fornire il motore senza chavetta — la scanalatura è lavorata sull'albero, ma la chavetta stessa non è inclusa nell'imballaggio del motore. Verificare le dimensioni della scanalatura dell'albero rispetto al mozzo azionato prima di ordinare una chavetta, e selezionare una chavetta con le tolleranze corrette di larghezza, altezza e lunghezza per il mozzo e per la coppia e il ciclo di lavoro dell'applicazione. Fare riferimento al manuale di istruzioni del motore servo Mitsubishi per le dimensioni dell'albero e della scanalatura della serie HC-SF202.
