Mitsubishi HC-SFS203B (HCSFS203B) — Servomotore AC da 2kW, Albero Liscio + Freno, 3000 giri/min, Serie MELSERVO-J2S

Identificazione Prodotto

Codice Articolo: HC-SFS203B Ricercato Anche Come: HCSFS203B, HC-SFS-203B Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generation) Tipo Motore: Servomotore AC Brushless — Albero Liscio con Freno Elettromagnetico, 3000 giri/min Condizione: Nuovo In Scatola, Sigillato di Fabbrica

Panoramica

Il suffisso Mitsubishi HC-SFS203B è un servomotore brushless AC a inerzia media da 2kW della piattaforma MELSERVO-J2S, che funziona a una velocità nominale di 3.000 giri/min e dotato di un freno elettromagnetico a molla su un albero liscio. All'interno della gamma HC-SFS, questa è la variante da 3000 giri/min e 2kW — un motore che privilegia la velocità rispetto alla coppia continua più elevata del suo omologo da 2.000 giri/min, l'HC-SFS202B, pur condividendo la stessa classe di amplificatore e la stessa tecnologia encoder J2-Super.

A una coppia nominale continua di 6,37 Nm, l'HC-SFS203B genera la sua potenza di 2kW attraverso una maggiore velocità di rotazione piuttosto che una forza dell'albero elevata. Il picco di 19,1 Nm — esattamente tre volte la cifra continua nominale — gestisce la richiesta di accelerazione sull'asse durante le fasi di traslazione rapida e decelerazione. Questo rapporto picco/nominale di 3:1 è coerente in tutta la gamma HC-SFS e fornisce all'amplificatore il margine per richiedere la coppia massima per brevi raffiche senza che il motore superi i suoi limiti termici durante il ciclo di lavoro.

Il suffisso "B" rende questa la variante dotata di freno. Il freno a molla mantiene l'albero fermo quando i 24V DC vengono rimossi — in caso di arresto deliberato, arresto di emergenza o qualsiasi perdita di alimentazione di controllo. Per gli assi in cui il carico non può essere lasciato al blocco servo dell'amplificatore tra i cicli, o dove la progettazione sicura della macchina richiede un blocco meccanico indipendente dallo stato del sistema di controllo, il freno è la differenza di specifica determinante tra questo modello e l'HC-SFS203.

Specifiche Tecniche

3000 giri/min a 2kW: Quando la Velocità è la Priorità

L'HC-SFS203 e l'HC-SFS202 erogano la stessa potenza di 2kW — ma scambiano coppia per velocità in direzioni opposte. L'HC-SFS202B a 2.000 giri/min produce 9,55 Nm in continuo. L'HC-SFS203B a 3.000 giri/min produce 6,37 Nm. La potenza è la stessa; il punto operativo è diverso.

Questa differenza è deliberata e specifica per l'applicazione. Quando il tempo ciclo è dominato dalla velocità con cui un asse può spostarsi nella posizione successiva, la velocità nominale più elevata dell'HC-SFS203B ripaga direttamente. Un asse che funziona a 3.000 giri/min completa una traslazione rapida a una data posizione il 50% più velocemente dello stesso asse a 2.000 giri/min quando la coppia del carico è entro l'intervallo continuo di 6,37 Nm. Per macchine con molte movimentazioni di posizionamento rapide e brevi — indicizzatori multiposizione, assi pick-and-place, sistemi di trasferimento ad alto ciclo — quel vantaggio di velocità si accumula in un miglioramento misurabile della produttività.

Al contrario, se il ciclo di lavoro richiede una coppia sostenuta vicina o superiore a 6,37 Nm a qualsiasi velocità, l'HC-SFS202B con la sua potenza nominale continua di 9,55 Nm è la specifica più appropriata. La scelta tra i due si riduce a una semplice domanda: questo asse è limitato dalla velocità dell'asse o dalla coppia del carico durante la parte operativa del suo ciclo?

La flangia da 130 × 130 mm mantiene l'ingombro fisico compatto a 2kW. Su macchine con più assi servo ravvicinati — teste multi-mandrino, traverse a portale, stazioni di indicizzazione rotante — la dimensione del telaio più piccola consente un posizionamento degli assi più stretto rispetto ai motori con flangia da 176 × 176 mm della serie HC-SFS, senza sacrificare nessuna delle capacità di controllo della piattaforma J2S.

Il Freno Elettromagnetico: Scopo e Uso Corretto

Un servomotore senza freno mantiene la posizione tramite blocco servo ad anello chiuso — l'amplificatore monitora continuamente il feedback dell'encoder e fornisce corrente correttiva per mantenere l'asse dove il comando di posizione indica che dovrebbe essere. Questo funziona in modo affidabile durante il normale funzionamento, ma dipende interamente dall'amplificatore alimentato, privo di guasti e che controlla attivamente il motore. Rimuovere l'alimentazione, attivare l'amplificatore o premere l'arresto di emergenza, e il blocco servo scompare istantaneamente.

Il freno a molla sull'HC-SFS203B esiste esattamente per quei momenti. La molla innesta il disco del freno nell'istante in cui i 24V DC vengono rimossi — senza ritardi, senza sequenze logiche richieste, senza dipendenza dallo stato dell'amplificatore. L'asse si blocca meccanicamente. Per qualsiasi applicazione in cui la perdita del blocco servo significa che il carico si muove in una direzione indesiderata — un asse verticale, un braccio a gravità, un meccanismo con asimmetria di attrito significativa, o semplicemente un processo di produzione che non deve consentire la deriva dell'asse durante un arresto di emergenza — il suffisso "B" è la specifica necessaria.

Punti di installazione pratici:

L'amplificatore MR-J2S fornisce il segnale MBR (interblocco freno elettromagnetico) per controllare con precisione la temporizzazione del relè del freno. Il segnale MBR ritarda l'innesto del freno fino a dopo che la routine di decelerazione dell'amplificatore ha arrestato il motore. Cablare il relè del freno direttamente a un contatto di arresto di emergenza — senza passare attraverso l'interblocco MBR — forza la molla a innestarsi contro un albero rotante. A 2kW, l'impatto risultante è sufficiente a ridurre significativamente la vita del disco del freno ad ogni incidente.

Per il cablaggio della bobina del freno, un assorbitore di sovratensione ai terminali della bobina non è opzionale. La bobina del freno è un carico induttivo; spegnerla senza soppressione genera un picco di tensione che può danneggiare l'uscita digitale che pilota il circuito del relè. Montare l'assorbitore il più vicino possibile ai terminali della bobina per la massima efficacia.

Il freno è progettato per il mantenimento statico, non per l'arresto dinamico. Mantiene fermo un asse fermo — non è progettato per arrestare da solo un carico in movimento. L'amplificatore arresta il motore; il freno trattiene ciò che è già fermo. Usarlo nel modo opposto riduce drasticamente la vita utile del freno.

Encoder a 17 bit: Qualità del Feedback J2-Super a 3000 giri/min

La piattaforma MELSERVO-J2S ha aggiornato l'encoder a 14 bit (16.384 ppr) della gamma HC-SF a 17 bit (131.072 ppr) — un aumento di risoluzione di otto volte che si estende a ogni motore della famiglia HC-SFS, incluso l'HC-SFS203B.

A 3.000 giri/min, l'effetto pratico di una maggiore risoluzione dell'encoder è più visibile in due aree. La qualità della stima della velocità è la prima: l'amplificatore calcola la velocità dai campioni di posizione dell'encoder consecutivi. Più posizioni per rivoluzione significano incrementi angolari più fini per campione, che si traducono direttamente in un segnale di velocità più pulito per il loop di velocità. Un segnale di velocità più pulito consente una maggiore larghezza di banda del loop di velocità senza instabilità, e una maggiore larghezza di banda significa un recupero più rapido dai disturbi di velocità — forze di taglio, variazioni di carico ed effetti di conformità della trasmissione che spingono l'asse fuori dal suo profilo di velocità comandato.

Il secondo beneficio appare a basse velocità di avanzamento e durante la decelerazione. Quando l'asse rallenta verso un obiettivo di posizione, la risoluzione dell'encoder determina quanto finemente l'amplificatore può rilevare l'errore di posizione e applicare la coppia correttiva. A 14 bit, gli ultimi conteggi dell'encoder prima dell'obiettivo rappresentano passi angolari relativamente grandi. A 17 bit, questi ultimi passi sono otto volte più piccoli, e il loop di posizione si stabilizza in modo più preciso e coerente.

La funzione assoluta non richiede alcuna batteria esterna nel motore o nell'encoder. La cella al litio A6BAT nell'amplificatore MR-J2S mantiene il contatore di posizione multi-giro indefinitamente attraverso qualsiasi interruzione di corrente. L'avvio dopo qualsiasi evento di alimentazione — inclusi allarmi e spegnimenti notturni — ripristina la posizione esatta dell'asse assoluto senza un ciclo di ritorno di riferimento. Per macchine con protocolli di riavvio rigorosi o sequenze di produzione automatizzate che devono riprendere immediatamente dopo un arresto, l'assenza di un ciclo di homing obbligatorio è un vantaggio pratico.

Amplificatori Compatibili

L'HC-SFS203B si abbina all'amplificatore di classe MR-J2S-200, la stessa piattaforma da 2kW utilizzata per le varianti di motore HC-SFS202 e HC-SFS203. Tre tipi di interfaccia coprono le principali architetture di sistema:

MR-J2S-200A accetta comandi di posizione analogici e a treno di impulsi da sistemi CNC e PLC. Sono supportate tutte le modalità di controllo di posizione, velocità e coppia. L'interfaccia RS-232C consente la configurazione dei parametri e il monitoraggio in tempo reale tramite il software MR Configurator.

MR-J2S-200B si collega ai controller di movimento Mitsubishi tramite il bus seriale a fibra ottica SSCNET — la scelta standard per sistemi di interpolazione multi-asse che utilizzano controller di serie A o Q. I comandi di traiettoria arrivano sulla rete; l'amplificatore li esegue localmente utilizzando il feedback dell'encoder sull'albero motore.

MR-J2S-200CP incorpora una tabella di posizionamento integrata per il posizionamento autonomo senza un controller di movimento esterno. Fino a 31 posizioni target sono memorizzate nell'amplificatore e selezionate tramite I/O o comando CC-Link. Questa variante è adatta per sistemi di posizionamento indicizzato semplici dove l'hardware del controller dedicato non è necessario.

L'HC-SFS203B non è compatibile con gli amplificatori originali MR-J2-200 (prima generazione), che precedono il protocollo encoder J2S a 17 bit, né con gli amplificatori MR-J3 o MR-J4, che utilizzano un'interfaccia encoder diversa. Se la macchina utilizza hardware MR-J2 di prima generazione, l'HC-SF203B (motore di generazione J2 con encoder a 14 bit) è il pezzo di ricambio corretto.

Famiglia HC-SFS 3000 giri/min — Capacità in Contesto

L'HC-SFS203B si colloca al vertice del gruppo con flangia da 130 × 130 mm all'interno della famiglia a 3000 giri/min. I motori pari o superiori a 3,5kW / 353 passano alla flangia da 176 × 176 mm. Tutti i modelli in questa tabella utilizzano l'encoder assoluto seriale a 17 bit, l'alimentazione classe 200V AC e la protezione IP65 come caratteristiche standard.

HC-SFS203B vs HC-SFS202B — Scelta tra i due

Entrambi i motori condividono la stessa potenza di uscita di 2kW, flangia da 130 × 130 mm (per 202B) a 176 × 176 mm (per 202B — in realtà 202 usa 176 mm), la stessa classe di amplificatore, lo stesso encoder a 17 bit e la stessa protezione IP65. Differiscono nel loro punto operativo.

Scegliere l'HC-SFS203B quando la velocità di traslazione dell'asse è il collo di bottiglia del tempo ciclo e la richiesta di coppia continua rimane comodamente entro 6,37 Nm. Scegliere l'HC-SFS202B quando l'asse deve sostenere una coppia continua più elevata — accettando la flangia più grande da 176 × 176 mm in cambio del margine di coppia aggiuntivo. Notare la differenza di dimensione della flangia: questi due motori non condividono lo stesso schema di foratura di montaggio e non sono direttamente intercambiabili senza una piastra di montaggio. Scegliere in base al fatto che la velocità o la coppia continua siano il requisito primario dell'asse.

Applicazioni Tipiche

Assi pick-and-place ad alta velocità. Assi di traslazione orizzontale su sistemi SCARA e cartesiani pick-and-place che spostano carichi moderati su brevi distanze ad alte frequenze di ciclo beneficiano della velocità nominale di 3.000 giri/min. Il freno trattiene l'end-effector in posizione tra le corse di prelievo e posizionamento quando il servo passa a uno stato di mantenimento, prevenendo qualsiasi deriva durante l'operazione di presa.

Alimentatori servo per macchine confezionatrici. Azionamenti di trascinamento film, immissione prodotto e stazione di sigillatura trasversale su attrezzature di confezionamento funzionano ad alte frequenze di ciclo con carichi di coppia moderati. La potenza nominale di 3.000 giri/min supporta le elevate velocità dell'asse necessarie per gli obiettivi di produttività, e l'encoder assoluto gestisce il registro preciso del nastro da cui dipende la qualità del prodotto.

Tavole rotanti a indicizzazione servo-controllate multiposizione. Stazioni di indicizzazione rotante che ciclicamente passano rapidamente attraverso posizioni angolari fisse — stazioni di caricamento componenti, tavole di assemblaggio multi-processo — utilizzano azionamenti servo da 3.000 giri/min sull'asse di indicizzazione per un rapido movimento da fermo a fermo. Il freno trattiene saldamente ogni posizione di indicizzazione durante il tempo di permanenza del processo senza fare affidamento sul blocco servo.

Assi ausiliari su centri di lavorazione CNC. Assi del caricatore utensili, azionamenti del trasportatore trucioli e assi servo del refrigerante su macchine CNC sono ben abbinati alla capacità e alla velocità dell'HC-SFS203B. La classificazione IP65 con paraolio gestisce l'ambiente della macchina utensile, e la flangia compatta da 130 × 130 mm si adatta agli spazi ristretti tipici delle installazioni di assi ausiliari CNC.

Assi di dosaggio e dispensazione servo-controllati. Sistemi di dispensazione per adesivi, sigillanti o applicazioni di riempimento fluidi utilizzano azionamenti servo in modalità di controllo di velocità o coppia per regolare la portata. La velocità nominale di 3.000 giri/min fornisce il range dinamico necessario per una regolazione precisa del flusso, e la risoluzione dell'encoder a 17 bit supporta una velocità fluida e priva di ondulazioni a basse velocità di dispensazione.

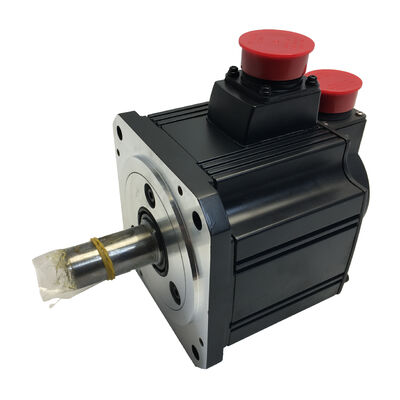

Nuovo In Scatola, Sigillato di Fabbrica

Sigillato di fabbrica significa imballaggio originale Mitsubishi con tutte le coperture protettive intatte — tappo estremità albero, sigillo connettore encoder e coperchio connettore di alimentazione nelle condizioni di produzione. Il motore non è mai stato installato, mai alimentato e non presenta alcuna storia termica o meccanica. Per una macchina in attesa di questo pezzo, lo stock nuovo in scatola fornisce un'unità di condizione nota senza le variabili di riparazione o il ritardo di ricondizionamento.

Conservato correttamente — temperatura stabile, bassa umidità, lontano da vibrazioni — lo stock sigillato di fabbrica mantiene le specifiche complete per diversi anni. Oltre cinque anni di stoccaggio, una rotazione lenta dell'albero prima della messa in servizio aiuta a ridistribuire il grasso dei cuscinetti prima della prima accensione.

Domande Frequenti

D1: Quali amplificatori sono compatibili con l'HC-SFS203B?

L'HC-SFS203B richiede un amplificatore di classe MR-J2S-200 della piattaforma MELSERVO-J2S. Le tre varianti principali sono il MR-J2S-200A (comando analogico/impulso generico), il MR-J2S-200B (bus a fibra ottica SSCNET per controller di movimento Mitsubishi) e il MR-J2S-200CP (posizionamento integrato con CC-Link). Tutti e tre supportano l'encoder a 17 bit e la corrente nominale di 10,4 A del motore. L'HC-SFS203B non è compatibile con gli amplificatori originali MR-J2-200 o con gli amplificatori MR-J3 / MR-J4.

D2: Qual è la differenza tra l'HC-SFS203B e l'HC-SFS202B?

Entrambi sono motori da 2kW con freni elettromagnetici e alberi lisci, che utilizzano lo stesso amplificatore MR-J2S-200 e encoder a 17 bit. Le differenze chiave: l' HC-SFS203B è nominale a 3.000 giri/min con 6,37 Nm di coppia continua e utilizza una flangia da 130 × 130 mm. L' HC-SFS202B è nominale a 2.000 giri/min con 9,55 Nm di coppia continua e utilizza una flangia da 176 × 176 mm. Utilizzano impronte di montaggio diverse e non sono direttamente intercambiabili senza una modifica della piastra di montaggio. Scegliere in base al fatto che la velocità o la coppia continua siano il requisito primario dell'asse.

D3: Qual è la differenza tra l'HC-SFS203B e l'HC-SFS203 (senza la B)?

I due motori sono identici in tutte le specifiche — stessa potenza di 2kW, 3.000 giri/min, 6,37 Nm, encoder a 17 bit, albero liscio, flangia da 130 × 130 mm e compatibilità con amplificatore MR-J2S-200. L' HC-SFS203B ha un freno elettromagnetico a molla; l'HC-SFS203 no. Scegliere la variante "B" per qualsiasi asse in cui il carico debba essere tenuto meccanicamente a riposo quando il servo è diseccitato. Per assi senza carico gravitazionale o sbilanciato, e dove il blocco servo è sufficiente durante tutte le condizioni di arresto, l'HC-SFS203 standard è appropriato.

D4: Come viene sequenziato correttamente il freno elettromagnetico con l'amplificatore MR-J2S?

L'amplificatore MR-J2S fornisce il segnale MBR (uscita interblocco freno elettromagnetico) per controllare il relè del freno. L'MBR ritarda l'innesto del freno fino a quando l'amplificatore non ha confermato che il motore ha decelerato fino all'arresto. Cablare il relè del freno direttamente da un contatto di arresto di emergenza — bypassando il segnale MBR — rischia di innestare la molla contro un albero rotante, causando un'usura prematura del freno. Instradare sempre il controllo del relè del freno tramite l'uscita MBR. Installare anche un assorbitore di sovratensione ai terminali della bobina del freno per sopprimere i picchi di tensione induttiva allo spegnimento.

D5: L'encoder assoluto richiede una batteria nel motore stesso?

No. L'encoder assoluto seriale a 17 bit conserva i dati di posizione multi-giro tra i cicli di alimentazione utilizzando una batteria al litio Mitsubishi A6BAT alloggiata nell'amplificatore servo MR-J2S — non nel corpo del motore. Finché l'A6BAT è in buone condizioni, la posizione assoluta viene mantenuta attraverso qualsiasi interruzione di corrente, e la macchina si riavvia senza un ciclo di ritorno di riferimento. Sostituire l'A6BAT al primo allarme di batteria scarica dall'amplificatore; attendere l'esaurimento completo della batteria causa la perdita della posizione assoluta memorizzata e richiede un ciclo di ritorno di riferimento prima che la produzione possa riprendere.
