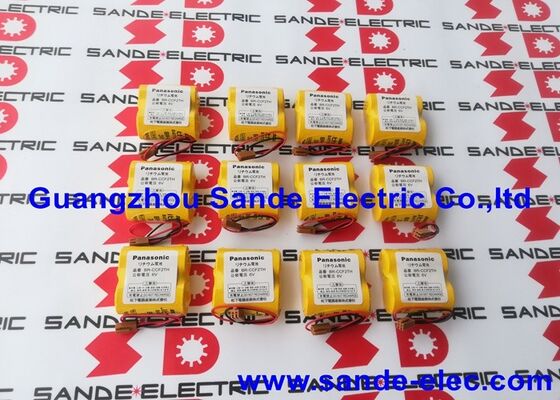

Batteria Panasonic BR-CCF2TH BRCCF2TH

BR-CCF2TH | Batteria al litio Panasonic da 6 V 5 Ah – 2 celle di dimensione C/Servo backup FANUC Alpha ABS/Connettore JAE marrone

Pacchetto al litio di dimensione C per il backup del servo ad alta capacità

BR-CCF2TH è la doppia batteria al litio di dimensione C di Panasonic per il backup ABS (Absolute Positioning System) del servoamplificatore FANUC Alpha: la variante con la capacità più elevata nella gamma di batterie per encoder assoluti FANUC Alpha. Due celle BR Panasonic di dimensione C in serie producono 6 V a 5.000 mAh: una riserva di energia sostanzialmente maggiore rispetto ai pacchi più piccoli da 2/3 A o di dimensione A utilizzati in altri servosistemi FANUC.

Il servosistema FANUC Alpha richiede la maggiore capacità del pacchetto C-size per conservare i dati di posizione dell'encoder ABS durante periodi di fermo macchina prolungati: arresti prolungati dell'impianto, fine settimana prolungati o periodi di manutenzione in cui il CNC può rimanere senza alimentazione per settimane o mesi.

Specifiche chiave

FANUC Alpha ABS: cosa protegge BR-CCF2TH

Il circuito di posizionamento assoluto (ABS) del servosistema FANUC Alpha mantiene continuamente i dati sulla posizione dell'asse, anche quando l'alimentazione del CNC è spenta. Il BR-CCF2TH fornisce al contatore di posizione e alla memoria dell'encoder la corrente di standby di 6 V necessaria per mantenere questi dati di posizione assoluta durante i periodi di spegnimento.

Senza batteria:Alla successiva accensione, il CNC non può leggere la posizione assoluta dall'encoder: è necessaria una corsa di riferimento (homing) prima di consentire qualsiasi movimento dell'asse. Per le macchine multiasse, ciò aggiunge tempo significativo a ogni sequenza di accensione.

Con BR-CCF2TH:La posizione assoluta viene mantenuta durante i periodi di spegnimento finché la batteria rimane carica: il CNC legge la posizione corrente dell'asse direttamente all'accensione, senza necessità di homing.

Scenari applicativi

Allarme batteria ABS servo Alpha:Il servoasse Alpha di un CNC FANUC visualizza un allarme di batteria ABS. Il BR-CCF2TH (A98L-0001-0902) viene sostituito durante la manutenzione programmata: posizioni dell'encoder assoluto mantenute su tutti gli assi, corsa di homing eliminata al riavvio.

Preparazione alla fermata prolungata dell'impianto:Prima di un arresto di tre settimane dell'intera struttura, la manutenzione controlla le condizioni della batteria BR-CCF2TH su tutti i servoamplificatori Alpha, garantendo che la batteria dell'ABS non si scarichi durante il periodo di spegnimento prolungato.

Domande frequenti

D1: Quale allarme FANUC indica che BR-CCF2TH necessita di sostituzione su un servo Alpha?

Il CNC genera un allarme batteria relativo all'ABS (tipicamente l'allarme 9F per la serie Alpha o un allarme di sistema che indica una tensione della batteria bassa sull'asse interessato) — che appare all'accensione quando la tensione scende al di sotto della soglia di rilevamento. Sostituire all'allarme per evitare di perdere le posizioni dell'encoder assoluto.

Q2: È possibile sostituire BR-CCF2TH mentre il CNC è acceso?

SÌ. Con l'alimentazione del CNC e del servo accesi, l'alimentazione dell'amplificatore mantiene la memoria dell'encoder ABS: il BR-CCF2TH può essere scollegato e sostituito senza perdita dei dati di posizione. Collegare la nuova batteria prima di scollegare quella vecchia, ove possibile. La sostituzione senza alimentazione rischia di perdere la posizione assoluta se lo spazio supera il tempo di mantenimento dell'encoder.

D3: Qual è la differenza tra BR-CCF2TH e il più piccolo BR-AGCF2W utilizzato in altri servosistemi FANUC?

BR-CCF2TH utilizza 2 celle di dimensione C per 5.000 mAh a 6 V: il pacchetto di capacità più elevata per i servoamplificatori FANUC Alpha ABS che richiedono una durata di backup più lunga. BR-AGCF2W utilizza 2 celle di dimensione A per circa 1800 mAh a 6 V — per amplificatori della serie Beta con requisiti di capacità inferiori. Entrambi utilizzano la chimica BR Panasonic e connettori JAE marroni, ma le dimensioni fisiche e i sistemi FANUC che servono differiscono.

Q4: Qual è la durata di conservazione di un BR-CCF2TH inutilizzato?

Circa 10 anni a temperatura ambiente. Le celle Li-CFₓ della serie BR Panasonic hanno un basso tasso di autoscarica: un BR-CCF2TH inutilizzato conserva la maggior parte della sua capacità di 5 Ah per un decennio di stoccaggio. Controllare la data di produzione quando si utilizzano scorte immagazzinate: sostituire qualsiasi batteria che mostri il segno di 10 anni indipendentemente dalle condizioni visive.
