SIEMENS INVERTER 6SE6440-2UD25-5CA1 6SE64402UD255CA1 Siemens Convertitore di frequenza 6SE644O-2UD25-5CA1

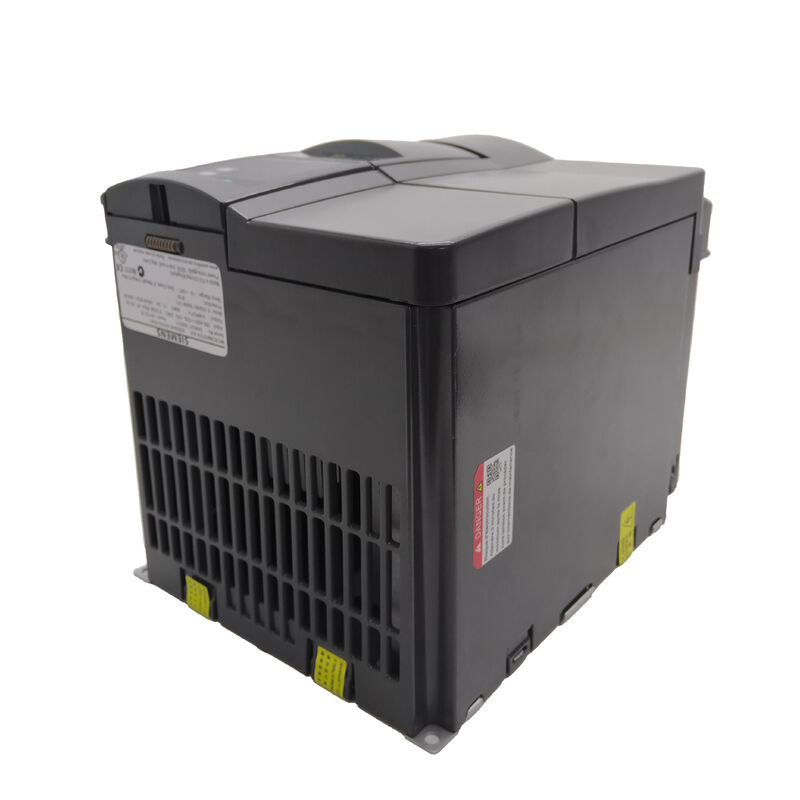

6SE6440-2UD25-5CA1 ∙ Siemens MICROMASTER 440 Invertitore ∙ 5.5kW / 7.5kW / 380 ∙ 480V AC / Frame C / Senza filtro / IP20

MICROMASTER 440 VFD ad alte prestazioni di FANUC

Il MICROMASTER 440 è l'inverter della serie MICROMASTER di Siemens con le specifiche più elevate, che offre funzionalità avanzate di controllo del motore che vanno oltre la semplice regolazione della velocità in V/Hz.Il 6SE6440-2UD25-5CA1 copre due potenze nominali a seconda del profilo di sovraccarico dell'applicazione:

5torsione costante di 0,5 kW (CT / sovraccarico elevato, HO):Per le applicazioni che richiedono una coppia costante a tutte le velocitàe macchine utensili in cui la coppia massima deve essere disponibile da bassa velocità a velocità elevata senza limitazioni di sovraccarico.

7Torsione quadrata di 0,5 kW (LO / Fan-Pump):Per ventilatori, pompe e compressori centrifughi in cui la domanda di coppia si riduce con il quadrato della velocità, consentendo allo stesso propulsore di alimentare un motore più grande in applicazioni a basso sovraccarico.

Specificità principali

Senza filtro  Necessaria una pianificazione EMC

Il 6SE6440-2UD25-5CA1 è fornito senza filtro EMC interno.un filtro EMC esterno deve essere montato sull'ingresso della rete elettrica dell'unitàSiemens offre opzioni di filtro esterno appositamente progettate per il FSC Frame C MM440

Scenari di applicazione

Azionamento del mandrino principale della macchina utensile:Un centro di lavorazione richiede un controllo del mandrino a velocità variabile fino a 24.000 giri/minuto, con una potenza di uscita di circa 400 Hz.Il 6SE6440-2UD25-5CA1 fornisce il controllo della velocità a intervallo completo con modalità vettoriale FCC per una coppia fluida a tutte le velocità del fusibile.

Convogliatori e macchine per imballaggio:A production line conveyor requires reliable variable speed control with sensorless vector mode — the 6SE6440-2UD25-5CA1 provides precise speed regulation regardless of varying product load across the belt.

Domande frequenti

D1: Qual è la differenza tra le capacità di controllo CT (5,5 kW) e LO (7,5 kW) di 6SE6440-2UD25-5CA1?

CT (Corrente costante / HO) 5,5 kW: l'unità può fornire il 150% della corrente nominale per 60 secondi e il 200% per 3 secondi per applicazioni che richiedono una coppia transiente elevata. LO (Low Overload / Fan-Pump) 7,5 kW:Riduce il spazio della testa di sovraccarico al 110% per 60 secondi e al 140% per 3 secondi, ma consente di collegare un motore più grande per carichi di ventilatore e pompa in cui non è richiesta coppia transitoria.Selezionare in base al carico di sovraccarico dell'applicazione.

D2: 6SE6440-2UD25-5CA1 include un pannello operatore?

No questa variante è fornita senza AOP (Advanced Operator Panel) o BOP (Basic Operator Panel).l'unità può ancora essere azionata dalla striscia terminale (ingressi analogici/digitali) o tramite comunicazione seriale RS485.Per l'accesso e la visualizzazione dei parametri locali, è necessario ordinare e montare separatamente un pannello BOP-2 o AOP-2.

D3: Quale protocollo di comunicazione seriale supporta nativamente 6SE6440-2UD25-5CA1?

The MM440 includes an integrated RS485 port supporting the USS (Universal Serial Interface) protocol — a Siemens serial protocol for drive communication without requiring a separate PROFIBUS or other fieldbus option modulePer la connettività PROFIBUS DP, una scheda di comunicazione CBP2 può essere montata nello slot opzionale del MM440.

D4: Quali opzioni di frenata sono disponibili per 6SE6440-2UD25-5CA1?

The MM440 does not include a built-in braking resistor but supports connection of an external braking resistor through a minimum 56 Ω external resistor — providing dynamic braking for applications requiring controlled deceleration of high-inertia loadsPer la frenata a carico elevato, i moduli di frenata esterni possono essere collegati al collegamento del bus CC.

D5: Quali sono i limiti di temperatura ambiente per 6SE6440-2UD25-5CA1?

Il 6SE6440-2UD25-5CA1 è indicato per le temperature ambientali da -10 ° C a +50 ° C senza derating.L'alloggiamento IP20 richiede che l'unità sia installata all'interno di un appropriato armadio di controllo quando viene utilizzato in ambienti con accesso a particelle conduttive, spruzzi d'acqua o atmosfere corrosive.
