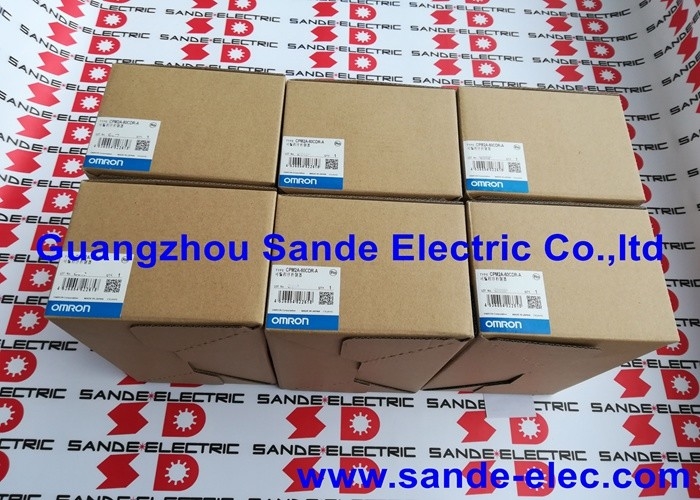

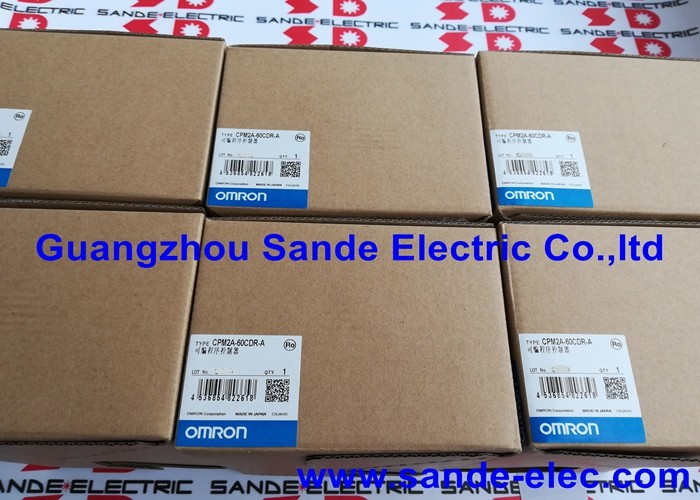

Modulo PLC Omron CPM2A-60CDR-A CPM2A60CDRA

Omron CPM2A-60CDR-A | PLC compatto CPM2A — 36 DI / 24 relè / 85–264 V CA / programma 4K / encoder 20 kHz / logica 0,26 µs / 90×195×90 mm

60 punti più un ingresso encoder: molto più di un PLC compatto di base

Il CPM2A-60CDR-A racchiude 36 ingressi digitali e 24 uscite relè in un unico alloggiamento alimentato in CA. Per un PLC compatto, questo numero di I/O gestisce una sequenza completa della macchina senza moduli di espansione. Aggiungi l'ingresso encoder da 20kHz integrato e il CPM2A-60CDR-A va oltre il semplice controllo discreto e passa al conteggio basato su encoder, alla misurazione della lunghezza e al monitoraggio della velocità, il tutto all'interno dell'unità base.

L'alimentazione da 85–264 V CA è una gamma universale. Si collega alla rete da 100 V CA, 120 V CA o 230 V CA senza selezione hardware: la stessa unità viene spedita in qualsiasi mercato e si accende correttamente da qualsiasi tensione di alimentazione industriale standard all'interno di tale intervallo.

L'esecuzione logica da 0,26 µs a 0,64 µs per istruzione di base è significativamente più veloce rispetto ai controller della serie CPM precedente. Per i programmi con rami ladder complessi e più istruzioni PID o contatore, la velocità di esecuzione influisce direttamente sul tempo del ciclo di scansione e sulla reattività del sistema.

Tre unità di espansione possono estendere il sistema CPM2A-60CDR-A fino a un massimo di 120 punti I/O. Le opzioni di espansione includono unità di I/O digitale (relè o transistor), ingresso analogico e uscita analogica.

Specifiche chiave

Ingresso encoder da 20kHz integrato: non è richiesto alcun modulo aggiuntivo

L'ingresso encoder integrato accetta segnali encoder incrementali o impulsi ad alta velocità fino a 20kHz. Questa è la funzione che separa il CPM2A dal più semplice CPM1A con lo stesso numero di I/O. Il conteggio della posizione, la misurazione della lunghezza del trasportatore, il conteggio dei lotti di produzione e il monitoraggio della velocità dell'albero utilizzano tutti direttamente il contatore hardware, senza consumare un ciclo di scansione del programma per leggere l'input e senza richiedere un'unità di espansione del contatore ad alta velocità separata.

Il programma accede al valore del conteggio dell'encoder in un'area dati dedicata del contatore ad alta velocità e può confrontarlo con valori preimpostati, attivare uscite a conteggi specifici e ripristinare il conteggio, il tutto utilizzando istruzioni ladder standard.

Scenari applicativi

Misurazione della lunghezza del trasportatore:Gli impulsi dell'encoder provenienti da una ruota di misurazione si collegano al contatore integrato da 20kHz. Il programma attiva una funzione di taglio o smistamento quando il conteggio raggiunge il valore impostato della lunghezza del prodotto, senza alcun ritardo del ciclo di scansione per l'attivazione.

Controllo macchina confezionatrice:36 sensori monitorano la posizione della pellicola, del prodotto e delle ganasce sigillanti. 24 uscite relè controllano attuatori, contattori motore e contatti di allarme. Tre unità di espansione aggiungono canali analogici per il controllo della temperatura e della velocità.

Servizi edili e HVAC:L'alimentazione universale accetta qualsiasi tensione del pannello. Ingressi di pressione, temperatura e flussostato sui 36 canali DI; contattori della pompa, solenoidi delle valvole e uscite di allarme sui 24 contatti relè.

Domande frequenti

D1: Come si confronta il CPM2A-60CDR-A con il CPM1A-40CDR-A?

Il CPM2A-60CDR-A dispone di 60 punti I/O (rispetto a 40), programma 4K (rispetto a 1K), un ingresso encoder integrato da 20kHz ed esecuzione logica più rapida (0,26μs rispetto a ~0,72μs). La CPM2A è la piattaforma successiva con capacità più elevate. Un programma scritto per il CPM1A richiede verifica e potenziale modifica prima di essere eseguito sul CPM2A a causa delle differenze nell'indirizzamento della memoria e nel set di istruzioni.

Q2: Quale software di programmazione e connessione sono necessari?

CX-Programmer (suite CX-One) è lo strumento standard. La connessione avviene tramite la porta periferica RS-232C integrata utilizzando un adattatore CPM1-CIF01 e un cavo XW2Z-200S-CV (2 m) o XW2Z-500S-CV (5 m) alla porta seriale del PC. Per i laptop dotati di USB, viene utilizzato un adattatore da USB a RS-232C che presenta una porta COM virtuale.

Q3: Quali unità di espansione sono compatibili con il CPM2A-60CDR-A?

Le unità di espansione compatibili includono CPM2A-20EDR (uscita relè a 20 punti), CPM2A-20EDT (uscita a transistor a 20 punti), CPM2A-4AD (ingresso analogico a 4 canali) e CPM2A-2DA (uscita analogica a 2 canali). È possibile collegare un massimo di tre unità. Il massimo totale del sistema è di 120 punti I/O.

Q4: Il CPM2A-60CDR-A può eseguire il controllo PID per i loop di processo?

SÌ. Il CPM2A supporta l'istruzione PID (PIDAT) per il controllo del processo ad anello chiuso. I valori di ingresso analogico (da un'unità analogica di espansione) alimentano la variabile di processo, il programma calcola l'uscita correttiva e il risultato pilota un canale di uscita analogico. Più cicli PID simultanei sono limitati dalla memoria del programma e dal tempo di scansione.

Q5: Il suffisso -A si riferisce al tipo di alimentatore?

SÌ. Il suffisso -A identifica la versione con alimentazione CA (85–264 V CA). Il suffisso -D indica una versione con alimentazione CC. Entrambi utilizzano la stessa struttura di uscita relè e conteggio I/O. Verificare che il suffisso dell'alimentatore corrisponda all'unità installata prima di ordinarne una sostitutiva.
