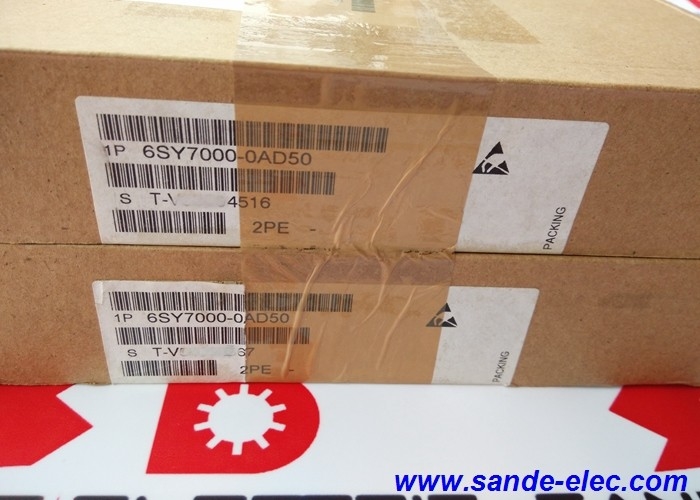

Nuovo modulo IGBT Siemens 6SY7000-0AD50 in scatola 6SY70000AD50

6SY7000-0AD50∙ Siemens SIMOVERT MASTERDRIVES Modulo IGBT ∙ FZ1800R16KF4 / 1800A / 1600V / Generatore lato inverter

FZ1800R16KF4 L'IGBT al cuore del 6SY7000-0AD50

Il 6SY7000-0AD50 è la denominazione di Siemens per il modulo IGBT Infineon FZ1800R16KF4 montato nei grandi sistemi di azionamento SIMOVERT MASTERDRIVES.Il modulo FZ1800R16KF4 è un modulo IGBT in formato EconoPACK+ di Infineon:

Denominazione FZ:"FZ" identifica l'alloggiamento Infineon EconoPACK + con tecnologia di contatto press-fit e diodi a rotazione libera integrati la generazione di modulo IGBT che ha preceduto il formato EconoPACK + 4 successivo.

1800A corrente del collettore:Capacità di corrente continua del modulo allo stato attivo alla temperatura nominale.questo è uno dei moduli IGBT standard con la corrente più elevata nel formato EconoPACK+ adattato alle classi di potenza più elevate degli impianti SIMOVERT MASTERDRIVES.

tensione di blocco 1600V:La tensione di rottura tra collettore ed emettitore supera i 1600 V, fornendo il margine di sicurezza di 2 volte richiesto sul bus a corrente continua di ~ 800 V di un sistema di azionamento a corrente alternata standard da 480 V.con una tensione di carica superiore di 660 ∼ 690 V,.

Specificità principali

6SY7000 Serie SIMOVERT MASTERDRIVES Ricambi IGBT

La serie di catalogo 6SY7000 è la gamma di pezzi di ricambio di Siemens per moduli IGBT e semiconduttori di potenza utilizzati all'interno degli azionamenti del telaio SIMOVERT MASTERDRIVES.Il prefisso 6SY identifica questi come pezzi di ricambio SIMOVERT non moduli IGBT indipendenti per la distribuzione generale sul mercato, ma unità preconfigurate, testate e catalogate per le specifiche posizioni di installazione MASTERDRIVES:

Posizione specifica:Ciascun numero di parte 6SY7000 corrisponde a una posizione definita all'interno di un specifico telaio di trasmissione MASTERDRIVES la parte del generatore, la parte della linea o la posizione specifica della fase all'interno del ponte dell'inverter.

Specificativi pre-corrispondenti:Siemens garantisce che il modulo FZ1800R16KF4 in 6SY7000-0AD50 soddisfi l'interfaccia termica, il montaggio,e requisiti di azionamento dei cancelli del telaio MASTERDRIVES a cui si adatta, eliminando l'incertezza di compatibilità rispetto all'acquisto di un FZ1800R16KF4 generico dal catalogo Infineon.

Applicazioni ¥ Azionamenti industriali ad alta potenza

A 1800A / 1600V, il 6SY7000-0AD50 serve le più grandi applicazioni di azionamento industriale:

Fabbricazione a partire da prodotti della filiera siderurgica:Azionamento principale e azionamento ausiliario della laminazione a caldo e a freddo con correnti di picco del motore nell'intervallo di kiloampere durante le operazioni di laminazione e di controllo della tensione.

Macchine per la produzione di carta e cartone:Grandi sistemi di azionamento principale delle macchine per la carta che richiedono un regolare controllo della velocità variabile dei motori della classe multi-megawatt.

Altre apparecchiature per la produzione di caloreApparecchiature per il sollevamento di pozzi profondi di miniera ̇ grandi motori, coppie elevate, funzionamento rigenerativo durante l'abbassamento e cicli di lavoro impegnativi.

Convertitori per turbine eoliche:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

Domande frequenti

D1: Qual è la differenza tra 6SY7000-0AD50 (1800A) e 6SY7000-0AC37 (1200A) nello stesso sistema MASTERDRIVES?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) è il modulo generatore/inverter lato motore nelle configurazioni MASTERDRIVES di massima potenza.1200A) è il modulo di linea/fornitura nei sistemi MasterDrive rigenerativiIl lato del generatore trasporta in genere una corrente di picco più elevata rispetto al lato della linea durante gli eventi di sovraccarico del motore, da cui il valore più elevato di 1800A per la posizione del lato del generatore.

D2: Il 6SY7000-0AD50 può essere sostituito con un FZ1800R16KF4 direttamente fornito da Infineon?

Tecnicamente, il 6SY7000-0AD50 utilizza l'Infineon FZ1800R16KF4 come dispositivo IGBT principale.I moduli della serie Siemens 6SY7000 sono pre-schermati e catalogati per la posizione specifica di installazione di MASTERDRIVESPer la garanzia e la manutenzione di SIMOVERT MASTERDRIVES, l'impiego del 6SY7000-0AD50 catalogato da Siemens è l'approccio corretto.La sostituzione diretta di Infineon FZ1800R16KF4 è tecnicamente possibile per ingegneri di manutenzione di azionamento esperti che possono verificare l'interfaccia termica e la compatibilità di montaggio.

D3: Quali sono le precauzioni di sicurezza applicabili quando si sostituisce 6SY7000-0AD50 in un telaio MASTERDRIVES?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage componentsA 1800A, questi moduli sono fisicamente grandi e pesanti. Occorrono entrambe le mani e adeguate precauzioni ESD.Seguire le specifiche di coppia documentate di Siemens per le viti di montaggio dei moduli.

D4: Quali sintomi indicano un modulo IGBT 6SY7000-0AD50 non funzionante in un impianto MASTERDRIVES?

I guasti IGBT sul lato del generatore generano in genere allarmi hardware F030 che indicano sovraccarico, cortocircuito o desaturazione del modulo di alimentazione che compaiono durante l'attivazione dell'unità o sotto carico.Codici di allarme specifici che fanno riferimento alla fase di ponte dell'inverter interessata. Distinguere dai guasti della scheda di controllo (che producono errori di parametro o di comunicazione) e dai guasti del motore (che producono modelli di asimmetria di corrente).Confirmare mediante misurazione della resistenza delle giunzioni IGBT con il bus CC scaricato.

D5: Qual è la specifica di montaggio e di interfaccia termica per 6SY7000-0AD50?

I moduli EconoPACK+ FZ1800R16KF4 richiedono un piano,superficie del dissipatore di calore pulita con un composto di interfaccia termica appropriato (grassi o pad termici) e coppia di montaggio secondo le specifiche della scheda dati Infineon FZ1800R16KF4. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failure. Seguire il manuale di manutenzione del telaio MASTERDRIVES per le specifiche della coppia di montaggio e del composto termico.
