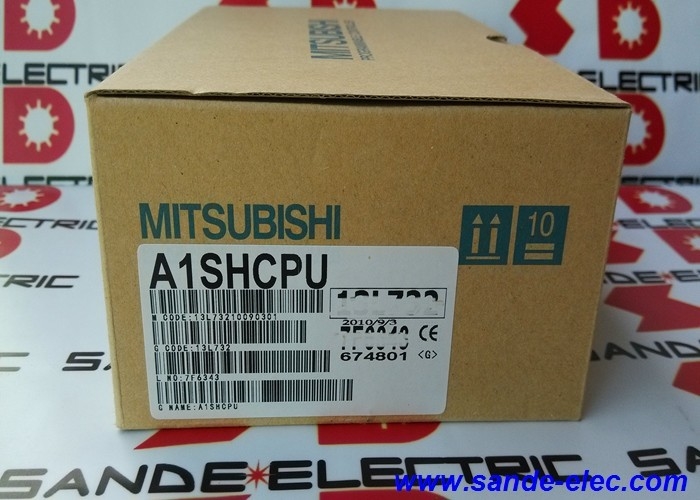

Mitsubishi A1SHCPU CPU Processore Unità A1SH CPU

Mitsubishi A1SHCPU | MELSEC-A AnS Series PLC CPU Unit — 8K Step / 256 I/O / 0.33 µs

Codice articolo: A1SHCPU

Produttore: Mitsubishi Electric (Giappone)

Tipo di prodotto: Unità CPU PLC — Modulare su rack Famiglia di prodotti: MELSEC-A AnS Series Capacità programma: 8K step Punti I/O: 256 Punti I/O dispositivo: 2.048 Velocità elaborazione LD: 0.33 µs Memoria: RAM integrata + slot per schede di memoria (supportate schede E2PROM / EP-ROM)

L'A1SHCPU in un armadio di controllo AnS

L'A1SHCPU è l'unità CPU ad alte prestazioni della famiglia MELSEC-A AnS di Mitsubishi — i controller montati su rack ampiamente utilizzati nell'automazione di macchine, pannelli di utilità e apparecchiature di produzione negli anni '90 e 2000. Con 0,33 µs per istruzione LD, si posiziona sopra l'A1SCPU standard in termini di velocità di elaborazione, rendendolo la scelta giusta per le applicazioni AnS in cui il tempo di scansione del programma è importante.

È un modulo CPU dedicato, non un controller integrato autonomo. Ciò significa che risiede in un rack modulare MELSEC-A accanto a moduli I/O separati, schede speciali e moduli di comunicazione. La CPU gestisce l'esecuzione; l'architettura del rack gestisce la distribuzione degli I/O. Per chiunque effettui la manutenzione di un armadio MELSEC-A esistente, questa distinzione è importante: l'A1SHCPU sostituisce lo slot CPU e il resto del rack rimane invariato.

La capacità del programma di 8K step è una delle prime cose da verificare prima di ordinare. Definisce quanta logica ladder la CPU può contenere. Se il programma della macchina originale rientra negli 8K step (cosa quasi certa se la CPU originale era anch'essa un A1SHCPU), una sostituzione identica funziona senza modifiche. I 2.048 punti dispositivo si riferiscono ai registri dati interni, ai dispositivi bit e agli elementi timer/contatore che il programma può utilizzare — un conteggio maggiore rispetto ad altri modelli AnS, offrendo all'A1SHCPU un po' più di margine per programmi con gestione dati complessa.

Il supporto per schede di memoria è degno di nota per la pianificazione della manutenzione. Una scheda E2PROM funge da memoria non volatile per il programma, in modo che il programma sopravviva a un guasto della batteria senza perdita di dati. Se il sistema installato utilizza già una scheda, l'A1SHCPU sostitutivo la supporta direttamente.

Specifiche chiave

FAQ

D1: Qual è la differenza tra A1SHCPU e A1SCPU?

L'A1SHCPU elabora le istruzioni più velocemente — 0,33 µs contro 0,48 µs per istruzione LD per l'A1SCPU standard. Entrambi condividono la stessa scala di 256 punti I/O e la compatibilità con il rack AnS, ma l'A1SHCPU è la variante ad alte prestazioni. Se l'unità originale è un A1SHCPU, sostituirla con un A1SHCPU — sostituire l'A1SCPU più lento modifica il tempo di scansione del programma, il che può influire sulle sequenze di macchine sensibili al tempo.

D2: L'A1SHCPU può eseguire il programma della macchina originale senza modifiche?

Sì, a condizione che il programma rientri negli 8K step e utilizzi solo tipi di dispositivi supportati dalla famiglia di CPU AnS. Per la maggior parte delle installazioni legacy in cui la CPU originale era anch'essa un A1SHCPU, una sostituzione identica ripristina il funzionamento senza alcuna modifica di programmazione. Eseguire il backup del programma dalla CPU installata prima della sostituzione.

D3: L'A1SHCPU necessita di una scheda di memoria o funziona senza di essa?

La RAM integrata contiene il programma e i parametri senza una scheda. Una scheda aggiunge un backup non volatile, utile in caso di guasto della batteria della CPU o durante il trasporto. Se il sistema installato utilizza una scheda dipende da come è stata configurata la macchina originale. Verificare prima di rimuovere la vecchia CPU.

D4: Quale software di programmazione supporta l'A1SHCPU?

GX Developer è lo strumento di programmazione standard Mitsubishi per le CPU della serie MELSEC-A. Le installazioni più vecchie potrebbero essere state configurate anche utilizzando SW5D5-GPPW o strumenti legacy simili. Il formato del programma è ladder MELSEC-A standard e utilizza gli stessi indirizzi di dispositivo in tutta la famiglia AnS.

D5: Cosa si dovrebbe confermare prima di ordinare?

Confermare il codice articolo della CPU installata dall'etichetta dell'unità, verificare che il programma rientri negli 8K step, controllare se è in uso una scheda di memoria e confermare che il rack sia un'unità base della serie AnS. L'A1SHCPU non si adatta ai rack della serie A più vecchi che utilizzano una larghezza di slot diversa.
