Mitsubishi MR-J3ENCBL5M-A2-H ENC nuovo

MR-J3ENCBL5M-A2-H | Cavo encoder Mitsubishi MR-J3 - 5 m / Connettore A2 / Alta flessibilità / Schermato / RoHS / Feedback servo

Cavo encoder MR-J3: chiusura del circuito del servo

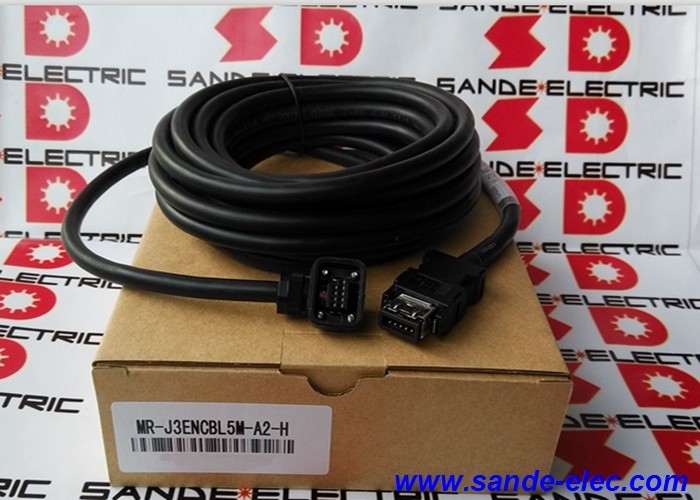

MR-J3ENCBL5M-A2-H è il cavo encoder preassemblato di Mitsubishi Electric che collega l'ingresso encoder del servoamplificatore MR-J3 all'uscita encoder del servomotore: il collegamento di feedback che consente all'MR-J3 di eseguire il controllo della velocità e della posizione a circuito chiuso. Senza questo cavo, l'amplificatore non riceve dati sulla posizione o sulla velocità dal motore, rendendo impossibile il funzionamento del servo a circuito chiuso.

La designazione "-A2-H" identifica due proprietà critiche: il tipo di connettore A2 all'estremità del motore e la struttura del cavo ad alta flessibilità (H) per installazioni in cui il cavo deve flettersi durante il movimento.

Specifiche chiave

Connettore di tipo A2: connessione sicura lato motore

La designazione del connettore A2 identifica l'interfaccia specifica lato motore:

Vestibilità aderente e sicura:Il connettore A2 utilizza un meccanismo di bloccaggio positivo: quando completamente inserito, il connettore si blocca contro la disconnessione accidentale dovuta a vibrazioni, corsa dell'asse o contatto accidentale. Questa è la proprietà "il connettore di tipo A2 garantisce un'aderenza perfetta e sicura" confermata nelle specifiche del prodotto.

Compatibilità motore MR-J3:Il connettore A2 si accoppia con la presa dell'encoder su specifici modelli di servomotore compatibili con MR-J3: il formato del connettore dell'encoder del motore determina il tipo di cavo (A, A2, B, ecc.) richiesto. Confermare sempre il tipo di connettore dell'encoder del motore prima di specificare il cavo.

Installazione plug-and-play:L'MR-J3ENCBL5M-A2-H arriva pre-terminato su entrambe le estremità: connettore A2 sul motore, connettore lato amplificatore per l'ingresso dell'encoder MR-J3 CN2. Non è richiesto alcun assemblaggio di connettori sul campo.

Applicazioni

Azionamenti degli assi di macchine utensili CNC MR-J3:Servomotori degli assi di avanzamento su macchine utensili Mitsubishi CNC (serie MELDAS/M70/M700) che utilizzano amplificatori MR-J3: il cavo di feedback dell'encoder standard per ciascun servoasse.

Assi del robot industriale MR-J3:Serie Mitsubishi RV-M e relativi robot industriali che utilizzano servosistemi MR-J3 per il controllo della posizione degli assi congiunti.

Sistemi di servoposizionamento MR-J3:Posizionamento servo per uso generale in apparecchiature automatizzate di assemblaggio, ispezione e movimentazione dei materiali: qualsiasi installazione MR-J3 con motori con connettore encoder A2.

Applicazioni dei servoassi dinamici:Servoassi con cavi encoder instradati sul percorso dei cavi: la struttura ad alta flessibilità gestisce la flessione continua del percorso dei cavi che causerebbe la rottura prematura dei cavi standard.

Domande frequenti

Q1: Qual è la differenza tra MR-J3ENCBL-A2-H (standard) e MR-J3ENCBL-A2-L (a lunga distanza o a bassa perdita)?

All'interno della gamma di cavi per encoder MR-J3 di Mitsubishi, diversi codici suffisso identificano varianti di cavo specifiche. Confermare le esatte differenze di suffisso (H vs L e numero vs lettera nell'ultimo carattere) dalla guida al collegamento del servoamplificatore MR-J3 di Mitsubishi: ciascun suffisso codifica il tipo di costruzione del cavo, la variante del connettore e la compatibilità dell'applicazione. Abbinare sempre il cavo alla combinazione specifica di amplificatore e motore confermata dalla documentazione Mitsubishi.

Q2: Il tipo di cavo dell'encoder (A, A2, B) dipende dal motore o dall'amplificatore?

Il tipo di connettore all'estremità del motore dipende dal modello del servomotore: motori diversi utilizzano formati di connettore dell'encoder diversi (A, A2, B, ecc.) in base alla classe di dimensioni e al tipo di encoder. Il connettore dell'estremità dell'amplificatore (CN2) è standard in tutte le varianti MR-J3ENCBL. Confermare il connettore corretto dell'estremità del motore dalla targhetta del motore o dalla guida alla selezione del cavo del servomotore Mitsubishi: l'utilizzo del tipo di connettore sbagliato comporterà un cavo che non può accoppiarsi con la presa dell'encoder del motore.

Q3: L'MR-J3ENCBL5M-A2-H può essere utilizzato con gli amplificatori MR-J4?

I cavi encoder MR-J3 sono specifici per l'interfaccia encoder CN2 dell'amplificatore MR-J3. L'amplificatore MR-J4 utilizza un'interfaccia encoder diversa (connettori specifici DRIVE-CLiQ o MR-J4) — I cavi encoder MR-J3 non sono direttamente compatibili con gli amplificatori MR-J4. Per le installazioni MR-J4, Mitsubishi specifica le corrispondenti varianti del cavo encoder MR-J4.

Q4: Quali varianti di lunghezza sono disponibili per MR-J3ENCBL-A2-H?

La serie MR-J3ENCBL-A2-H di Mitsubishi è disponibile in diverse lunghezze standard, tra cui 2 m, 3 m, 5 m, 10 m, 20 m e opzioni più lunghe. Il "5M" nel codice articolo identifica la variante da 5 metri. Selezionare la lunghezza appropriata per l'effettiva distanza di instradamento del cavo dal connettore CN2 del servoamplificatore alla presa dell'encoder del motore, con una ragionevole distanza del circuito di servizio a ciascuna estremità.
