Cable di programmazione MR-JHSCBL5M-L per Mitsubishi Servo Power Encoder MRJHSCBL5ML

MR-JHSCBL5M-L. ∙ Mitsubishi MELSERVO J2S Cable di feedback per codificatori ∙ 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Cable di codifica MELSERVO J2S per serie di motori HC

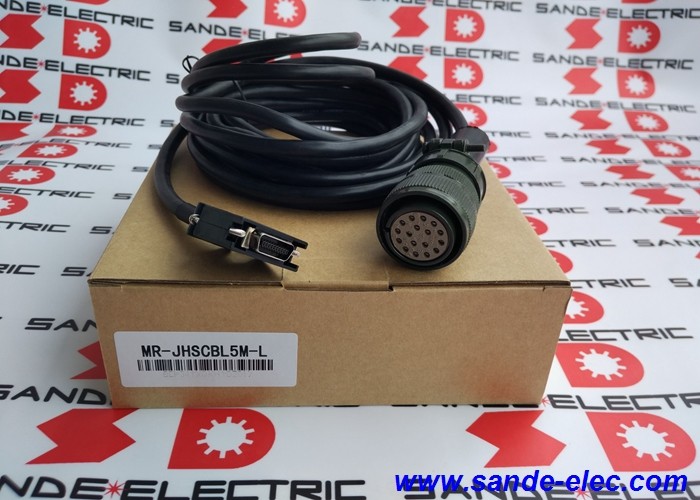

Il MR-JHSCBL5M-L è il cavo di feedback di codificazione da 5 metri di Mitsubishi Electric per la serie di servoamplificatori MELSERVO MR-J2S il cavo che collega l'interfaccia di codificazione dell'amplificatore MR-J2S all'HC-SFS,HC-LFSQuesto cavo è un componente definito della catena del segnale del servomotore J2S, il percorso di feedback dell'encoder che consente il controllo della posizione e della velocità in circuito chiuso.

La serie di cavi MR-JHS è specifica per il servosistema J2S e le sue famiglie di motori HC compatibili.La designazione "JHS" identifica il cavo per l'interfaccia J2S High Speed encoder distinto dai cavi encoder utilizzati con altre generazioni di servo Mitsubishi (MR-J3, MR-J4) o altre famiglie di motori.

Specificità principali

Serie di motori compatibili ¢ Famiglie HC per MR-J2S

Serie HC-SFS:Motori a coppia standard ad alta inerzia per applicazioni di posizionamento servo di uso generale che richiedono coppia da moderata a elevata a velocità medie.e assi generali di automazione industriale.

Serie HC-LFS:Servomotori a bassa inerzia per applicazioni ad alta dinamica che richiedono una risposta rapida di accelerazione e decelerazione.

Serie HC-UFS:Servomotori ad ultra bassa inerzia per le applicazioni con risposta dinamica più elevata in cui è fondamentale ridurre al minimo l'inerzia del rotore.e le unità di elaborazione web.

Serie HC-RFS:Motori servomotori a piccole dimensioni a bassa inerzia per azionamenti a asse compatti e a risposta rapida nelle apparecchiature di montaggio e posizionamento di precisione.

Tutte e quattro le famiglie di motori utilizzano la stessa interfaccia del cavo di codifica JHS. Il MR-JHSCBL5M-L funge da cavo di connessione universale in tutta questa gamma di motori HC all'interno del sistema J2S.

Applicazioni

a. per le macchine utensili MELSERVOCentri di lavorazione CNC, centri di tornitura e macchine di rettifica che utilizzano servoamplificatori MR-J2S con motori HC-SFS o HC-LFS 1 MR-JHSCBL5M-L per asse.

Servo posizionamento per automazione industriale:Indicizzazione dei trasportatori, assi delle macchine di trasferimento e servo drive delle macchine di assemblaggio utilizzando amplificatori MR-J2S e motori della serie HC.

Macchine per imballaggio ed etichettatura:Motori HC-LFS e HC-UFS su assi di confezionamento ad alta velocità controllati da amplificatori MR-J2S.

Manutenzione dei sistemi legacy:Installazione di macchine utensili e sistemi di automazione MR-J2S che richiedono la sostituzione del cavo di codifica dopo lo scambio del motore o il danneggiamento del cavo durante i lavori di manutenzione.

Domande frequenti

D1: L'amplificatore MR-JHSCBL5M-L può essere utilizzato con gli amplificatori MR-J3 o MR-J4?

No la serie di cavi MR-JHSCBL è specifica per l'interfaccia di codifica MR-J2S. Gli amplificatori MR-J3 utilizzano un connettore di codifica diverso (la famiglia di cavi MR-J3ENCBL, formato connettore A2).Gli amplificatori MR-J4 utilizzano un'altra interfaccia (DRIVE-CLiQ per i servomotori lineari, o connettori di codifica specifici MR-J4 per motori rotanti).Il formato del connettore e l'assegnazione dei perni sono incompatibili tra le generazioni di servo.

D2: Qual è la differenza tra MR-JHSCBL5M-L (5m) e MR-JHSCBL2M-L (2m)?

Entrambi sono identici in tutte le specifiche identica compatibilità del motore (HC-SFS/LFS/UFS/RFS), stesso amplificatore (MR-J2S), stesso tipo di flessione standard, stesso formato del connettore.5m contro 2m. Selezionare in base alla distanza di routing effettiva più la franchigia di circuito di servizio.

D3: Il MR-JHSCBL5M-L di tipo L richiede particolari precauzioni per l'installazione del cavo?

Il tipo L è indicato per installazioni statiche o in movimento lento non per il servizio continuo di cavi.Se l'installazione di un cavo richiede un percorso su una traccia di cavo che subisce cicli continui di apertura/chiusura con il movimento dell'assePer il routing completamente statico in vassoio di cavi, condotti o clip fissi, il tipo L fornisce la specifica corretta e conveniente.

D4: Quali tipi di motori HC richiedono specificamente MR-JHSCBL5M-L e quali utilizzano cavi diversi?

MR-JHSCBL5M-L serve motori HC-SFS, HC-LFS, HC-UFS e HC-RFS. Altre famiglie di motori HC possono utilizzare diversi tipi di cavi di codifica all'interno della gamma di cavi MR-J2S.Motori della serie HC-KFS o motori HC con diversi formati di connettori di codifica. Confirmare dalla lista dei cavi del manuale di istruzioni del servoamplificatore MELSERVO MR-J2S che MR-JHSCBL5M-L è specificato per il modello esatto del motore HC nell'installazione.
