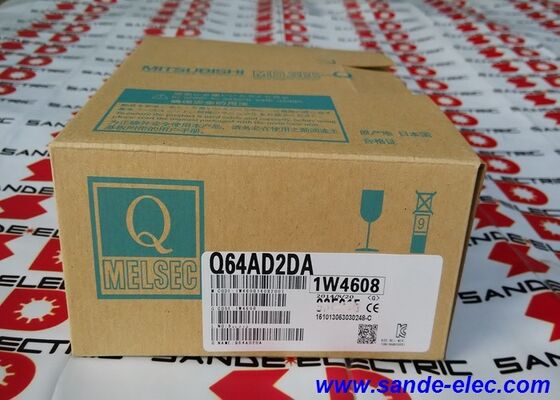

Nuovo Mitsubishi PLC Q64AD2DA Garanzia di un anno

Mitsubishi Q64AD2DA∙ MELSEC-Q Combined Analog I/O ∙ 4-Channel Input / 2-Channel Output / ±10V + 0 ∙20mA / 500μs / Logging / 18-pt Terminal / 27.4mm

4 ingressi e 2 uscite in uno slot da 27.4 mm

La maggior parte dei moduli analogici della serie Q sono o input o output puri.Il Q64AD2DA combina entrambe le funzioni in un singolo slot, con quattro canali di ingresso A/D e due canali di uscita D/A che coesistono nello stesso moduloPer le applicazioni che richiedono entrambi i tipi di segnale analogo nella stessa sezione della macchina, questo riduce di metà il numero di slot e semplifica il cablaggio rispetto all'installazione di moduli Q64AD e Q62DAN separati.

La divisione è pratica per le configurazioni di circuito di controllo comuni: due canali di ingresso leggono i segnali variabili del processo (pressione, temperatura, flusso), un terzo monitora il feedback di velocità analogica di un'unità,e il quarto gestisce un trasduttore di posizione mentre i due canali di uscita azionano simultaneamente una valvola di controllo e un punto di impostazione di azionamento a velocità variabileTutti e sei i canali funzionano a 500 μs, quindi nessuna conversione analogica è in attesa dietro un altro.

Specificità principali

Risoluzione selezionabile 5 modalità di ingresso, 4 modalità di uscita

Il Q64AD2DA non è bloccato a una singola impostazione di risoluzione.

0 ¢ 4000:Copre la portata di 020mA o 010V con 4000 conteggi.

± 4000:Intervallo bipolare per segnali ± 10 V. Il centro dell'intervallo di tensione è mappato a 0, gli estremi a ± 4000.

012000:Distanza di conteggio estesa.Fornisce passaggi di risoluzione più precisi attraverso lo stesso raggio di segnale fisico utile quando il programma utilizza il conteggio grezzo direttamente nei calcoli di ingegneria senza ulteriore scalabilità.

0°16000 / ±16000:Modalità di risoluzione massima: divide l'intero intervallo di input in 16.000 passaggi (o 32.000 passaggi sopra il range bipolare), riducendo al minimo l'errore di quantificazione per la misurazione di precisione.

I canali di uscita sono selezionati da 0?? 4000, ± 4000, 0?? 12000 o ± 16000 la stessa logica si applica.

Scenari di applicazione

Controllo del processo a circuito chiuso:Due canali di ingresso leggono i trasmettitori di pressione e temperatura (420mA).Il Q64AD2DA gestisce l'intera catena del segnale da misurazione a controllo senza moduli di ingresso e uscita separati.

Monitoraggio multi-sensore della macchina:Quattro input variabili di processo (forza, spostamento, pressione, temperatura) in un modulo.

Regolazione della velocità con feedback:Il canale di uscita fornisce un riferimento di velocità analogica di ± 10 V a un servoamplificatore. Il canale di ingresso legge il segnale di velocità reale dall'uscita analogica dell'unità per la verifica a circuito chiuso.

Domande frequenti

D1: Il Q64AD2DA può essere utilizzato sia nei sistemi della serie Q che nella serie QnU?

Sì. Il Q64AD2DA è compatibile con le unità base principali della serie MELSEC-Q e con le CPU della serie QnU e le loro unità base.e il Q64AD2DA occupa 16 punti I/O nella mappa I/O di entrambi i sistemi.

D2: I canali di ingresso e i canali di uscita possono essere configurati indipendentemente per tensione o corrente?

Ogni canale seleziona il suo tipo di segnale (tensione o corrente) in modo indipendente attraverso il cablaggio hardware e le impostazioni dei parametri software.Il canale d'ingresso 1 può essere impostato per una corrente di 020mA mentre il canale d'ingresso 2 funziona a ± 10V di tensione, e i due canali di uscita possono mescolare in modo simile i tipi.

Q3: Come si accede alla funzione di registrazione nel programma CPU?

La CPU legge il buffer di registrazione dalla memoria di buffer (BFM) del Q64AD2DA utilizzando le istruzioni FROM.e lo stato del log sono definiti nell'elenco di memoria del buffer del manuale dell'utente Q64AD2DA. GX Works2 fornisce anche uno schermo grafico per visualizzare le forme d'onda registrate direttamente durante le sessioni di diagnosi online.

D4: Qual è la differenza tra il Q64AD2DA e il Q68AD2DA?

Il Q64AD (la parte "64") ha 4 canali di ingresso e 2 canali di uscita nella versione combinata (Q64AD2DA).il Q68AD2DA sarebbe specificato. Scegliere il Q64AD2DA quando sono sufficienti quattro canali di ingresso; scegliere il Q68AD2DA per i requisiti di ingresso di otto canali.

D5: La velocità di conversione cambia quando entrambe le entrate e le uscite sono attive simultaneamente?

Tutti i canali di ingresso attivi si convertono alle loro singole velocità di 500 μs e entrambi i canali di uscita si aggiornano anche a 500 μs per canale.Il ciclo di conversione totale per tutti e sei i canali del modulo non è una singola scansione sequenziale Il valore di 500 μs si applica per canale indipendentemente dal numero di canali abilitati.
