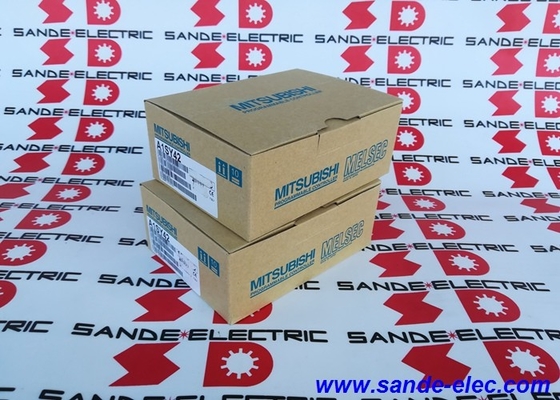

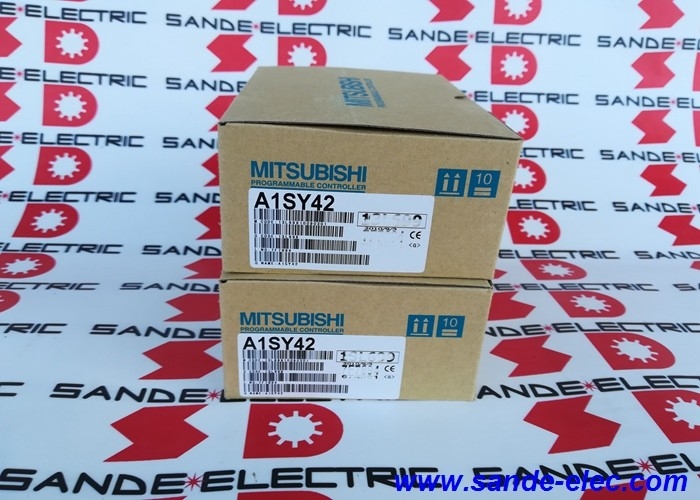

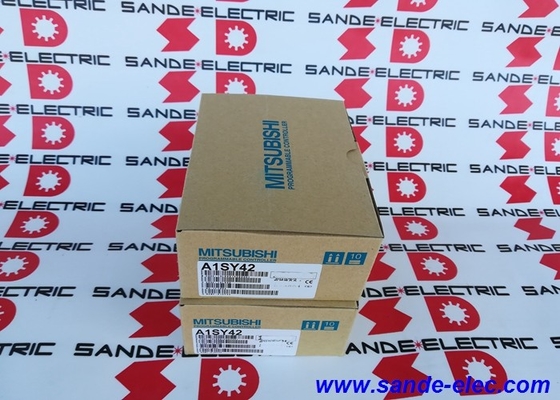

Nuovo e originale Mitsubishi PLC A1SY42

Mitsubishi A1SY42∙ MELSEC-A Slim Transistor Sink Output da 64 punti 12/24VDC / 0,1A per punto / 1,6A Comune / 2ms / 40-Pin FCN

64 uscite di transistor in uno slot A1S Slim

L'A1SY42 fornisce la più alta densità di punto di uscita del transistor nella serie slim MELSEC-A A1S ¢ 64 uscite NPN da un singolo slot del rack.l'A1SY41 fornisce 32 punti nello stesso formato slotQuando un sistema di controllo deve comandare molti dispositivi di campo discreti ∙ valvole solenoidi, bobine di rilassamento, lampade pilota, motor starter abilita ∙ da un rack MELSEC-A,la densità di 64 punti dell'A1SY42 massimizza la capacità di uscita riducendo al minimo il numero di slot di rack consumati.

Tutti i 64 canali si collegano attraverso un singolo connettore a 40 pin FCN. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Specificità principali

A1SY42 nella famiglia di moduli di uscita MELSEC-A

L'A1SY42 massimizza il numero di canali al livello di corrente di 0,1A. Per un minor numero di punti a corrente superiore, si applicano l'A1SY50 o l'A1SY60.Questa sessione ha precedentemente descritto l'A1SX41 (ingresso digitale) e l'A1S68DAI (uscita analogica) per la stessa piattaforma A1S. L'A1SY42 completa la capacità di uscita digitale di base per lo stesso rack.

Limite di corrente comune ¥ 1,6 A per gruppo

A 0,1 A per punto, 16 uscite simultanee a pieno carico raggiungerebbero 1,6 A, il limite comune.

• 24 Vdc bobina di relè: 3060mA → 26 uscite simultanee a pieno carico per comune
• 24 Vdc pilota del solenoide: 80-150 mA → 10-20 simultanea
• Indicatore LED 24VDC: 20mA → 64 simultanei entro il limite

Per le applicazioni di solenoidi densi in cui molti piloti sparano simultaneamente ad alta corrente, verificare la corrente comune totale simultanea rispetto al limite di 1,6 A.

Scenari di applicazione

Pannello di valvola densa:64 piloti pneumatici a 24VDC. A 60mA per valvola, tutti i 64 = 3,84A totali distribuiscono correttamente tra i commons. Un A1SY42 gestisce tutte le uscite della valvola da una fessura del rack.

Pannello di indicazione dello stato della macchina:64 luci pilota LED a 24VDC, 20mA ciascuna. Tutte simultaneamente = 1,28A ¢ entro il limite. Un modulo controlla la visualizzazione completa dello stato.

Azionamento a relè multizona:64 canali di uscita che guidano bobine di relè 24VDC a 30-50mA ciascuno.

Domande frequenti

D1: Qual è la differenza tra A1SY42 e A1SY42P?

L'A1SY42P aggiunge protezione per fusibile comune per ogni gruppo terminale comune.L'A1SY42 non ha tale protezione.In installazioni in cui i difetti del cablaggio di campo sono un problema di manutenzione, la specifica A1SY42P è la più robusta.

D2: L'A1SY42 è compatibile con i rack full-size della serie A (A2U, A3U)?

No. L'A1SY42 è il formato A1S sottile, si adatta solo agli scaffali sottili A1S. Gli scaffali full-size della serie A utilizzano moduli fisicamente più grandi.L'equivalente a grandezza naturale per l'uscita del transistor a 64 punti nella serie A è l'A2Y42- Confirmare il formato del rack dal hardware installato prima di ordinare.

D3: Come viene collegato il cablaggio di campo al connettore FCN a 40 pin?

Via cablaggio FCN un cavo multiconduttore con una spina FCN a 40 pin sul lato modulo e una scheda terminale (come A1TBN o compatibile) sul lato campo.La scheda terminale fornisce terminali a vite individuali per ogni canale e comuniQuesto approccio di cablaggio è descritto nel manuale hardware MELSEC-A nella sezione di installazione A1SY42.

D4: Quali indirizzi di programma controllano le uscite A1SY42?

Indirizzi dei dispositivi Y nell'area di immagine di uscita della CPU MELSEC-A.La configurazione hardware GX Developer o GX Works2 (per il tipo di CPU AnS/A1S) assegna l'indirizzo Y iniziale per ogni modulo in base alla posizione degli slot. Le istruzioni standard scala Y bobina, SET e RST comandano le uscite agli indirizzi assegnati.

D5: Come si confronta l'A1SY42 con l'A1SY81 (32 punti) in termini di selezione?

L'A1SY81 fornisce 32 uscite a 0.1A per punto con 2A per comune più spazio per la corrente per comune rispetto all'A1SY42 1.6A. L'A1SY42 raddoppia il conteggio dei punti a 64 ma a 1.6A per comune.Scegliere A1SY81 quando la densità di corrente simultanea per comune è superiore; scegliere A1SY42 quando la priorità è il numero massimo di canali per slot e il bilancio corrente comune è gestibile.
