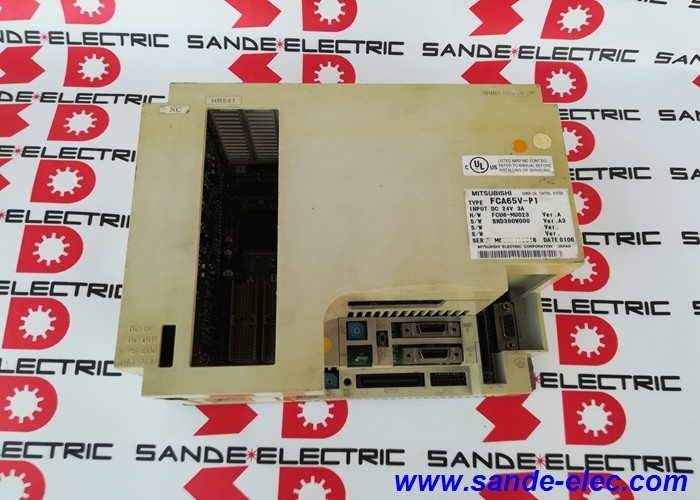

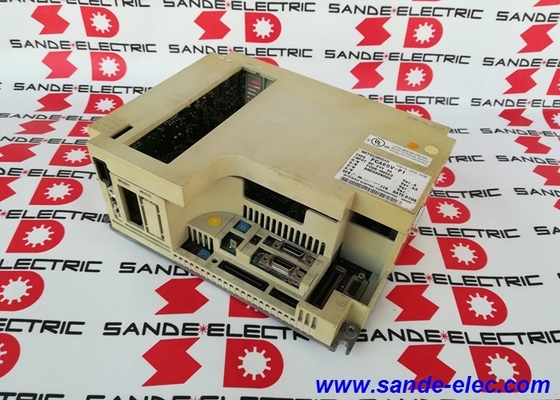

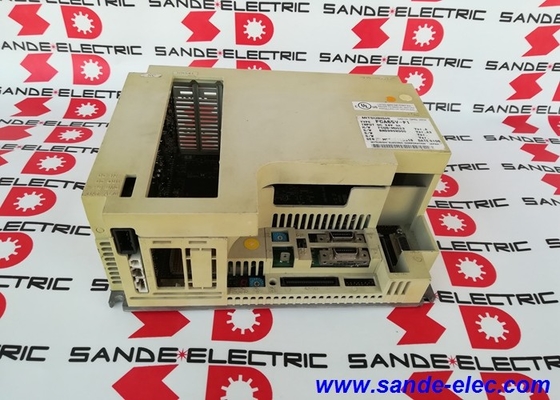

FCA65V-P1 utilizzato Mitsubishi System host FCA65VP1

FCA65V-P1 | Scheda host del sistema CNC Mitsubishi MELDAS 65V: PCB host principale/Unità di controllo MELDAS M65V/Pezzo di ricambio CNC legacy

MELDAS 65V — Il sistema CNC utilizzato da FCA65V-P1

Il MELDAS 65V (M65V) faceva parte della famiglia di controller CNC MELDAS serie 60 di Mitsubishi Electric, una generazione che comprendeva anche M64, M64A, M65 e M66. La serie MELDAS 60 è stata utilizzata nei centri di lavoro e nei torni di un'ampia gamma di costruttori di macchine utensili tra cui Mazak (dove i controlli MELDAS sono apparsi nelle configurazioni MAZATROL), DMG Mori, Citizen e molti altri.

All'interno di ciascuna unità CNC MELDAS, la scheda host del sistema è il gruppo di elaborazione centrale. Gestisce l'esecuzione del programma NC, coordina il controllo dei servoassi e del mandrino attraverso la rete di comunicazione ottica, gestisce il bus interno alle schede ausiliarie e alle unità I/O e mantiene l'interfaccia operatore attraverso la connessione del display. Una scheda host di sistema guasta in genere produce un guasto completo dell'unità NC: la macchina si ferma e non si riavvia indipendentemente dallo stato degli altri componenti, perché la scheda host è ciò da cui dipende tutto il resto.

La designazione "65V" nel codice articolo identifica la scheda come host specifico per la variante CNC MELDAS 65V. L'M65V e l'M65 sono sistemi CNC correlati ma distinti: il 65V incorpora miglioramenti all'architettura di comunicazione servo rispetto all'M65 standard. L'FCA65V-P1 è abbinato alla variante 65V; la sostituzione della scheda host con una diversa variante MELDAS (M65, M64, M66) non sarebbe funzionalmente compatibile.

Specifiche chiave

Ruolo in un sistema MELDAS 65V

Un sistema CNC MELDAS 65V è costituito da diverse schede e unità interconnesse:

• Host del sistema (FCA65V-P1):La CPU principale e il gruppo di controllo del programma: questa unità
• Schede servoassi:Controllo assi per ciascun asse NC comunicante tramite SSCNET ottico
• Schede I/O e unità I/O di base:Segnali interfaccia macchina (finecorsa, cambio utensili, liquido refrigerante)
• Alimentatore:Alimentazione interna 24 V CC
• Display e tastiera:Collegamento pannello operatore

Quando l'host del sistema fallisce, l'intero sistema si ferma perché l'esecuzione del programma e il coordinamento tra le schede hanno origine da questa scheda. La sostituzione richiede l'esatto componente corrispondente MELDAS 65V: memorizza i parametri specifici del sistema e comunica con altre schede utilizzando il protocollo MELDAS 65V consolidato.

Scenari applicativi

Centro di lavoro con controllo MELDAS M65V:Un centro di lavoro multiasse che utilizza un'unità NC MELDAS M65V sviluppa un guasto sull'host del sistema. L'unità NC si accende ma non riesce ad avviarsi o genera un allarme host. La sostituzione dell'FCA65V-P1 e il ricaricamento dei parametri NC (dai supporti di backup o dalla documentazione di backup della macchina) riportano la macchina in servizio.

Tornio con mandrino MELDAS M65V e controllo assi:Simile a quanto sopra: il guasto della scheda host arresta l'NC. La sostituzione dell'host del sistema, seguita dal ripristino dei parametri e dalla reinizializzazione del servo, ripristina il funzionamento.

Stock di riserva pianificato per le flotte MELDAS M65V:Gli ambienti di produzione con più macchine che eseguono controlli MELDAS M65V mantengono un FCA65V-P1 come ricambio critico: il guasto della scheda host è un evento che interrompe la produzione e avere una sostituzione a portata di mano elimina i tempi di attesa per l'approvvigionamento.

Domande frequenti

D1: FCA65V-P1 è compatibile con MELDAS M65 (senza V)?

No. M65 e M65V sono sistemi CNC distinti con architetture di schede host diverse. L'FCA65V-P1 è specifico per l'M65V: la designazione V indica un design di comunicazione servo diverso rispetto all'M65 standard. La sostituzione di una scheda host M65 in un sistema M65V (o viceversa) non produrrebbe un sistema funzionante.

Q2: Quali parametri devono essere salvati prima di sostituire FCA65V-P1?

Prima della sostituzione, è necessario eseguire il backup di tutti i parametri NC, parametri macchina, parametri servo e programmi di lavorazione memorizzati nell'unità NC, in genere su una cassetta di memoria, un backup seriale RS-232C o un altro dispositivo di archiviazione esterno, a seconda di ciò che è disponibile e funzionale sulla macchina. La scheda host sostitutiva in genere non sarà inizializzata; tutti i parametri devono essere ripristinati prima che il sistema possa funzionare. Questo è il passaggio più critico nella sostituzione della scheda host: una macchina senza il backup dei parametri non può essere messa in servizio senza le specifiche originali del costruttore della macchina.

Q3: FCA65V-P1 richiede una gestione speciale?

Sì: le schede host del sistema MELDAS sono dispositivi sensibili all'elettricità statica (ESD). Maneggiare con le precauzioni ESD appropriate: braccialetto con messa a terra, tappetino ESD e imballaggio antistatico durante il trasporto e lo stoccaggio. Non toccare direttamente i pin o i componenti del connettore della scheda. Conservare la scheda nella sua borsa ESD fino a immediatamente prima dell'installazione.

D4: Quali allarmi sul MELDAS M65V indicano un guasto della scheda host?

Gli allarmi MELDAS a livello di sistema che indicano guasti alla CPU o all'host, come "Allarme di sistema", "Errore CPU NC" o allarmi che impediscono la normale inizializzazione NC, in genere puntano alla scheda host o alla memoria associata. Gli allarmi che compaiono prima che l'NC raggiunga lo stato pronto, in particolare quelli che impediscono l'inizializzazione del servo o visualizzano codici di errore di sistema di base, sono coerenti con i guasti della scheda host. Consultare il manuale degli allarmi MELDAS 65V per i codici di allarme specifici relativi alla configurazione della macchina installata.

D5: Quale attrezzatura di programmazione o test è necessaria per mettere in servizio l'FCA65V-P1 sostitutivo?

Dopo l'installazione, il sistema MELDAS richiede il ripristino dei parametri utilizzando la funzione di ripristino interna dell'unità NC (caricamento da cassetta di memoria o supporto di backup) o un PC esterno con MELDASMAGIC o software equivalente tramite RS-232C. Il manuale di assistenza del costruttore della macchina utensile documenta la sequenza di messa in servizio (ordine dei parametri, impostazione dei parametri del servo, inizializzazione della posizione assoluta) che deve essere seguita dopo la sostituzione della scheda host.
