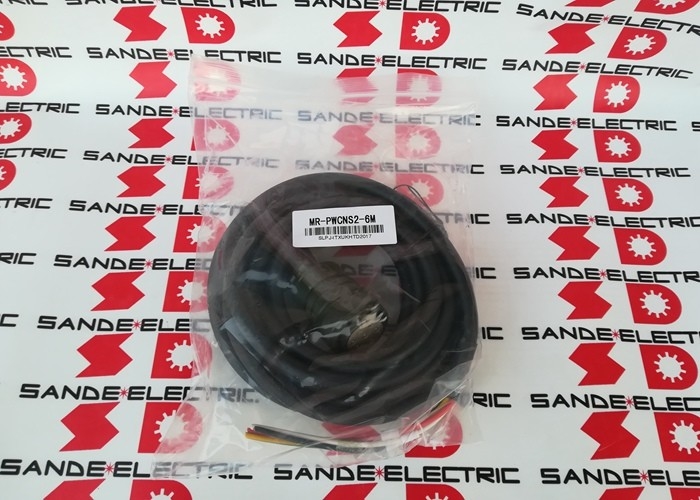

Nuova Mitsubishi MR-PWCNS2-6M MRPWCNS26ML Spedizione veloce

MR-PWCNS2-6M | Cavo di alimentazione servomotore Mitsubishi - Serie 7 pin / IP67 / 6 m / HC-LP / HC-RP / HC-UP / HA-LP

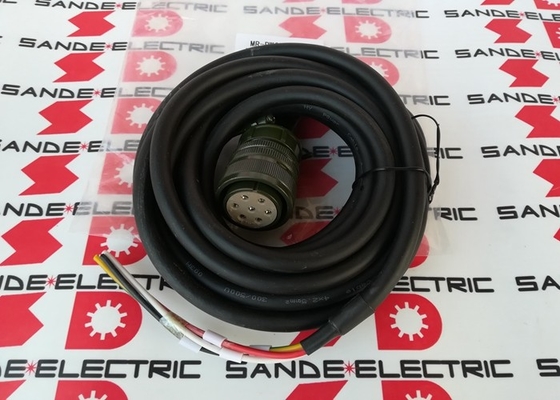

Connettore di alimentazione IP67 a 7 pin per servomotori Mitsubishi HC/HA/HG

MR-PWCNS2-6M è un cavo di alimentazione per servomotore da 6 metri con set di connettori montato in fabbrica, che fornisce la connessione di alimentazione preterminata tra il servoamplificatore Mitsubishi MELSERVO MR-J3 o MR-J4 e i servomotori di fascia media delle serie HC, HA e HG. Il connettore a 7 pin ospita i conduttori di alimentazione del motore trifase e la terra di protezione oltre a contatti aggiuntivi per i circuiti del freno o del sensore termico del motore.

La protezione IP67 sul connettore del motore garantisce un collegamento di alimentazione affidabile nell'ambiente contaminato da refrigerante e trucioli delle posizioni dei motori delle macchine utensili CNC: il connettore sigillato impedisce l'ingresso di umidità nei terminali di alimentazione del motore indipendentemente dalle condizioni del refrigerante della macchina.

Specifiche chiave

Connettore di alimentazione a 7 pin: allocazione del segnale

Il formato a 7 pin dell'MR-PWCNS2-6M accoglie tutta l'alimentazione del motore e i circuiti ausiliari:

Potenza trifase (U/V/W):Tre contatti forniscono la potenza trifase a frequenza variabile dall'uscita del servoamplificatore agli avvolgimenti dello statore del motore: la corrente di azionamento del motore primario.

Terra di protezione (PE):Un contatto fornisce la terra di sicurezza del telaio del motore, collegando la custodia del motore alla sbarra di terra dell'armadio del convertitore tramite il cavo.

Contatti freno o ausiliari:I pin rimanenti trasportano l'alimentazione del freno di stazionamento elettromagnetico (per motori con freni integrati) o i segnali del sensore termico del motore: i circuiti aggiuntivi lato motore che il servoamplificatore monitora per la protezione del motore e il controllo del freno.

Il formato a 7 pin è definito da Mitsubishi per la classe di motori HC-LP/RP/UP e HA-LP: dimensioni del connettore e numero di pin diversi rispetto ai motori più piccoli della classe HC/HF (4 pin) e ai motori più grandi (numero di pin maggiore o tipo di connettore diverso).

Applicazioni

Azionamenti assi di macchine utensili CNC:Servomotori degli assi di avanzamento su centri di lavoro, centri di tornitura e rettificatrici: motori della serie HC/HA collegati agli amplificatori MR-J3 tramite il cavo di alimentazione MR-PWCNS2-6M.

Robot industriali:Servomotori con azionamento congiunto in robot industriali multiasse che utilizzano servoamplificatori MR-J3: il connettore IP67 resiste alle condizioni ambientali dei giunti del robot.

Movimentazione materiale servocontrollata:Indicizzazione di nastri trasportatori, sistemi pick-and-place e veicoli a guida automatizzata che utilizzano servomotori HC/HA per un controllo preciso del movimento.

Attrezzature per la produzione di semiconduttori:Servoassi di precisione su sistemi di movimentazione wafer e apparecchiature di ispezione: motori a inerzia ultrabassa HC-UP e amplificatori MR-J3.

Domande frequenti

D1: Qual è la differenza tra MR-PWCNS2 e altre varianti MR-PWCNS (MR-PWCNS1, 3, 4, 5)?

La serie MR-PWCNS utilizza diverse dimensioni di connettore e numero di pin per diverse classi di corrente del motore. MR-PWCNS1 è per HC-LP52/102/152 e HC-RP103/152/153/203 (corrente inferiore). MR-PWCNS2 copre HC-LP202/302, HC-RP353/503, HC-UP202/352/502, HA-LP502 (gamma media). MR-PWCNS3/4/5 servono motori con corrente progressivamente più elevata. Confermare sempre la variante corretta del connettore dalla guida del cavo del servoamplificatore del motore specifico.

D2: Qual è il connettore di tipo diritto (anziché angolato) su MR-PWCNS2-6M?

Il corpo diritto del connettore si allinea con l'asse del cavo: il cavo esce direttamente dalla parte posteriore dell'alloggiamento del connettore. Un connettore angolato (tipo L) ha l'uscita del cavo a 90° rispetto al corpo del connettore. Il tipo dritto è standard per la maggior parte delle installazioni di servomotori; Il tipo L viene utilizzato quando lo spazio di installazione dietro il connettore del motore è limitato. Verificare che lo spazio disponibile dietro il connettore di alimentazione del motore accetti un'uscita del cavo di tipo diritto prima di specificare MR-PWCNS2-6M.

Q3: MR-PWCNS2-6M funziona con i servoamplificatori MR-J4 e MR-J3?

Sì: Mitsubishi Electric specifica la compatibilità MR-PWCNS2 per gli amplificatori della serie MR-J4 con i servomotori delle serie HG-RR e HG-UR (insieme alla serie HC/HA compatibile con MR-J3 originale). Confermare dal manuale del servoamplificatore MR-J4 che MR-PWCNS2 è il cavo di alimentazione motore specificato per il modello di motore specifico utilizzato.

Q4: MR-PWCNS2-6M è disponibile in diverse lunghezze?

Sì, il cavo MR-PWCNS2 è disponibile in diverse lunghezze standard: opzioni più corte per layout di macchine compatte e lunghezze maggiori (15 m e altre) per macchine più grandi in cui il motore si trova a una distanza significativa dall'armadio del servoamplificatore. Il suffisso "-6M" identifica la variante da 6 metri.
