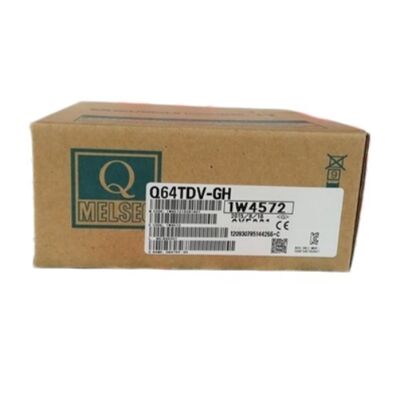

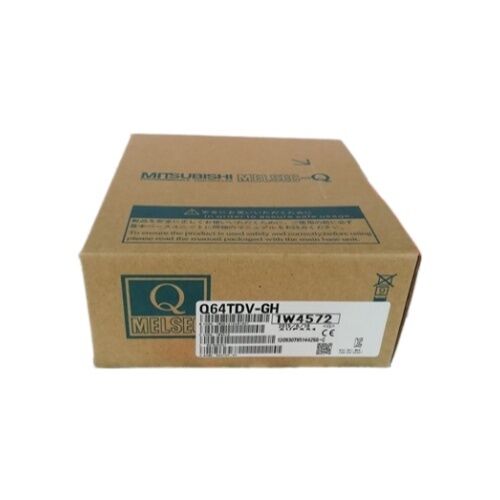

Nuovo modulo PLC MITSUBISHI Q64TDV-GH in scatola Q64TDVGH

Mitsubishi Q64TDV-GH | MELSEC-Q Termocoppia con canale isolato / Modulo di ingresso microtensione - 4 canali / Tipi BRSKTEJN / ±100 mV / 40 ms/canale / Rottura filo / CE

Due modalità di misurazione in un unico modulo

Il Q64TDV-GH soddisfa due distinte esigenze di misurazione dallo stesso slot a 4 canali.

Ingresso temperatura termocoppia:Si collega direttamente a uno qualsiasi degli otto tipi di termocoppia standard: B, R, S, K, T, E, J o N. Il modulo gestisce internamente la compensazione della giunzione fredda, quindi non è richiesto alcun circuito esterno della giunzione fredda. La temperatura misurata diventa un valore binario con segno a 16 bit scalato x10 (quindi 25,4°C = 254 nella parola digitale). Il range di temperatura utilizzabile dipende dal tipo di termocoppia: il tipo B copre le temperature più elevate; le tipologie T e K coprono le gamme industriali più comuni.

Ingresso microtensione:Misura segnali nell'intervallo da −100 a +100 mV con un'impedenza di ingresso di 2 MΩ o superiore. Ciò apre il modulo a tipi di segnale che vanno oltre le termocoppie: celle di carico, estensimetri, trasduttori di pressione a bassa uscita e altri sensori a ponte o di precisione a bassa tensione che sarebbero inferiori all'intervallo dei moduli di ingresso analogici standard ±10 V o 4–20 mA.

Il risultato della conversione è un valore binario con segno a 16 bit da −25.000 a +25.000, che copre l'intero intervallo di ±100 mV con risoluzione fine.

Entrambe le modalità funzionano in parallelo sui 4 canali: il canale 1 può misurare una termocoppia K mentre il canale 2 legge un segnale di microtensione della cella di carico, da un modulo in uno slot.

Specifiche chiave

Isolamento da canale a canale: perché è importante

Molti moduli di ingresso analogici condividono una massa del segnale comune su tutti i canali: le interferenze tra canali e le correnti del circuito di terra possono alterare le letture quando i sensori di campo sono messi a terra a potenziali diversi. Il Q64TDV-GH isola galvanicamente ciascun canale da ogni altro canale.

Negli impianti di misurazione della temperatura industriale, diverse termocoppie sono spesso fisicamente collegate a diverse strutture metalliche (zone del forno, recipienti del reattore, alloggiamenti dei motori), ciascuna delle quali può trovarsi a un potenziale di terra diverso. Senza isolamento del canale, le differenze di potenziale tra queste strutture appaiono come interferenze di modo comune sul segnale. Con l'isolamento da canale a canale, la misurazione di ciascun canale è elettricamente indipendente, quindi le differenze potenziali tra i punti di attacco della termocoppia non alterano le letture dei canali adiacenti.

Lo stesso principio si applica alle misurazioni della microtensione tramite estensimetri nel monitoraggio del carico multipunto: ciascun circuito a ponte può fare riferimento a un punto di terra diverso sulla struttura della macchina.

Scenari applicativi

Controllo temperatura zona forno:Quattro termocoppie di tipo K collegate al Q64TDV-GH monitorano zone di riscaldamento separate. L'isolamento del canale impedisce che i loop di terra tra zone vengano visualizzati come errori di misurazione della temperatura. Il rilevamento della rottura del filo avvisa se la connessione di un sensore non riesce durante il processo.

Monitoraggio della deformazione/carico multipunto:Celle di carico su quattro stazioni di presse misurate come segnali di microtensione (intervallo ±100 mV). L'isolamento del canale impedisce alla diafonia meccanica sul circuito di misurazione di alterare le letture del carico individuale.

Termocoppia mista e microtensione:Due canali che leggono gli ingressi della termocoppia (temperatura di processo); due canali per la lettura di trasduttori di pressione a bassa uscita (uscita ±50mV). Un modulo gestisce entrambi i tipi di sensori contemporaneamente senza hardware aggiuntivo.

Domande frequenti

Q1: Qual è la differenza tra Q64TDV-GH e Q64TD?

Entrambi sono moduli di ingresso per termocoppia MELSEC-Q a 4 canali isolati in canale con la stessa copertura del tipo di termocoppia. Il Q64TDV-GH aggiunge capacità di ingresso in microtensione (±100 mV per canale) che il Q64TD non ha. Il GH supporta anche la misurazione della microtensione con maggiore precisione con uscita binaria con segno a 16 bit nell'intervallo da −25.000 a +25.000. Scegli il Q64TDV-GH quando i segnali di microtensione (celle di carico, estensimetri) devono essere misurati insieme a termocoppie o quando l'ingresso di microtensione è l'unico requisito.

D2: Come viene gestita la compensazione della giunzione fredda sul Q64TDV-GH?

Il modulo include un canale interno di compensazione della giunzione fredda che monitora continuamente la temperatura sui terminali di collegamento della termocoppia sul modulo. Tutti i calcoli di misurazione della termocoppia applicano automaticamente questa compensazione per produrre il valore di temperatura misurato corretto. Non è necessario alcun riferimento esterno alla giunzione fredda o circuito di compensazione quando si utilizza il modulo con cablaggio termocoppia standard. La compensazione della giunzione fredda si applica solo ai canali in modalità di ingresso termocoppia, non ai canali in modalità di ingresso microtensione.

D3: I singoli canali possono commutare in modo indipendente tra le modalità di ingresso termocoppia e microtensione?

SÌ. Ciascun canale è configurato in modo indipendente per l'ingresso termocoppia o microtensione utilizzando le impostazioni degli interruttori del modulo funzione intelligente in GX Developer o GX Works2. Le impostazioni dell'interruttore assegnano il tipo di ingresso per canale. Un canale configurato per l'ingresso di microtensione non eseguirà la compensazione della giunzione fredda o la linearizzazione della termocoppia: riporta il segnale grezzo di ±100 mV come un valore digitale di ±25000.

D4: Cosa succede al valore di uscita del Q64TDV-GH se la tensione di ingresso supera ±100 mV?

L'intervallo di ingresso specificato del modulo è ±100 mV, con una protezione massima assoluta di ±5 V. I segnali entro ±5 V non danneggeranno il modulo, ma le misurazioni superiori a ±100 mV verranno riportate al limite superiore o inferiore dell'intervallo di uscita digitale (±25000). Qualsiasi segnale superiore a ±5 V rischia di danneggiare l'hardware del circuito di ingresso. Utilizzare un adeguato condizionamento o protezione del segnale se i segnali di campo possono superare ±100 mV in condizioni di guasto.

D5: Quanti moduli Q64TDV-GH possono essere installati in un sistema MELSEC-Q?

Il Q64TDV-GH occupa 16 punti I/O nell'assegnazione I/O della CPU Q e conta come un Modulo I/O speciale. Il sistema MELSEC-Q consente fino a 10 moduli I/O speciali dello stesso tipo (numeri di modulo 0–9). Fino a 10 moduli Q64TDV-GH possono coesistere in un singolo sistema Q, fornendo fino a 40 termocoppie isolate o canali di misurazione di microtensione, in base al budget di alimentazione totale della configurazione del sistema.
