Nuovo in scatola SIEMENS 6ES7331-7KF02-0AB0 PLC 6ES7 3317KF020AB0 6ES7331-7KFO2-OABO

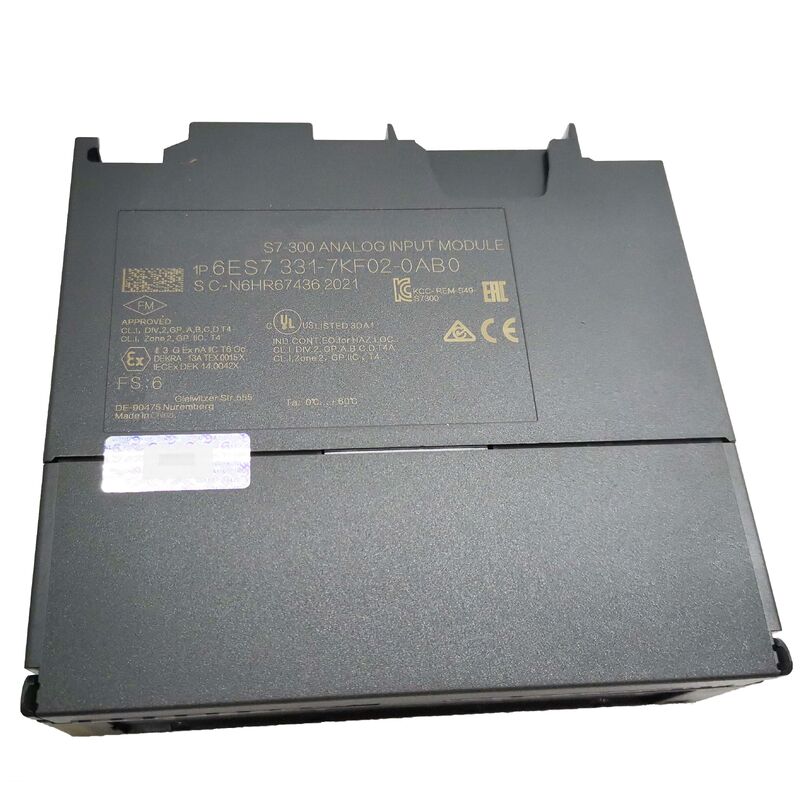

Siemens 6ES7331-7KF02-0AB0 | SIMATIC S7-300 SM 331 Modulo di Ingresso Analogico — 8 Canali Isolati, Selezionabili 9/12/14-Bit, Tensione / Corrente / Termocoppia / RTD, Diagnostica, 20 Poli

Panoramica

Il Siemens 6ES7331-7KF02-0AB0 è uno dei moduli di ingresso analogico più versatili e ampiamente utilizzati nel portafoglio SIMATIC S7-300.

Lo SM 331 AI 8×12Bit fa qualcosa che la maggior parte dei moduli di ingresso analogico sul mercato non fa: gestisce quattro categorie di segnale completamente diverse — tensione, corrente, termocoppia e resistenza/RTD — sullo stesso modulo, con ogni gruppo di canali configurabile in modo indipendente tramite parametri STEP 7.

Un singolo modulo largo 40 mm nello slot S7-300 può leggere contemporaneamente trasmettitori di pressione a 4–20 mA sui canali 1 e 2, un flussometro a 0–10 V sul canale 3, sensori di temperatura a termocoppia sui canali 5–6 e elementi di temperatura RTD Pt100 sui canali 7–8. Nessun adattatore hardware aggiuntivo, nessun modulo specializzato separato, nessun cablaggio complesso — basta configurare i parametri del gruppo di canali per adattarli ai tipi di strumenti sul campo.

Questa capacità multi-tipo è una conseguenza diretta dell'architettura ADC integrata del modulo combinata con il condizionamento del segnale front-end programmabile.

Il tipo di misurazione di ogni canale di ingresso è definito nel software (configurazione hardware STEP 7), e il modulo regola di conseguenza la sua impedenza di ingresso interna, la scalatura e l'algoritmo di conversione.

I canali termocoppia applicano la curva di linearizzazione non lineare appropriata (correzione del coefficiente Seebeck) per convertire il segnale in millivolt in un'unità di temperatura ingegneristica; i canali RTD applicano l'equazione Callendar-Van Dusen per la linearizzazione Pt100 o il polinomio appropriato per Ni100, tenendo conto automaticamente della relazione non lineare resistenza-temperatura.

Il programmatore legge interi standard a 16 bit dall'immagine di processo del modulo — già scalati in gradi Celsius o nell'unità ingegneristica configurata — senza implementare alcuna elaborazione del segnale nel programma utente.

Specifiche Chiave

Risoluzione vs. Velocità di Conversione — Il Compromesso 9/12/14 Bit

La risoluzione dello SM 331 non è una specifica fissa — è un parametro programmabile che determina la velocità di conversione per ogni coppia di canali.

Il principio di integrazione dell'ADC significa che tempi di integrazione più lunghi producono conversioni più accurate (a risoluzione più alta), mentre tempi di integrazione più brevi sacrificano la risoluzione per aggiornamenti più veloci. Comprendere questo compromesso è essenziale per configurare correttamente il modulo:

9 bit (integrazione 2.5 ms): L'impostazione più veloce — utile quando le dinamiche di processo sono veloci e l'accuratezza della misurazione è secondaria.

La risoluzione a 9 bit (512 passi sull'intero intervallo di ingresso) fornisce circa 20 mV di risoluzione su un ingresso ±5V, che è grossolana per gli standard di controllo di processo.

Le applicazioni per questa impostazione sono insolite nella misurazione di processo in stato stazionario, ma possono applicarsi a scenari di controllo macchine a ciclo rapido in cui un valore analogico approssimativo viene aggiornato rapidamente.

12 bit (integrazione 16.67 ms o 20 ms): L'impostazione standard per la maggior parte delle applicazioni di controllo di processo, corrispondente rispettivamente al rigetto del rumore a 50 Hz e 60 Hz.

La risoluzione a 12 bit (4096 passi) fornisce circa 2.5 mV di risoluzione su un ingresso ±5V — più che adeguata per l'accuratezza tipica di ±0.5% dei loop di corrente 4–20 mA e dei trasmettitori industriali.

Il rigetto del rumore a 50 Hz o 60 Hz di integrazione è critico: queste frequenze sono esattamente l'interferenza della rete elettrica AC che si accoppia ai cablaggi degli strumenti sul campo, e l'integrazione su esattamente un ciclo di rete annulla la componente AC nel risultato dell'ADC.

14 bit (integrazione 100 ms): La risoluzione più alta, corrispondente al rigetto del rumore a 10 Hz.

La modalità a 14 bit (16384 passi, circa 0.6 mV di risoluzione su ±5V) viene utilizzata per misurazioni di termocoppia e RTD dove i livelli di segnale sono in millivolt e la precisione della misurazione della deriva termica è più importante della velocità di aggiornamento.

I processi di temperatura cambiano abbastanza lentamente da rendere accettabile un tempo di conversione di 100 ms.

Isolamento Ottico — Perché è Importante negli Ambienti Industriali

L'isolamento ottico dello SM 331 tra i circuiti sul campo e il backplane S7-300 non è una caratteristica di marketing — è una necessità ingegneristica in molti ambienti di installazione. Senza isolamento, il ritorno del segnale di ogni strumento sul campo (riferimento 0V) è collegato alla terra del backplane del PLC tramite il cablaggio di ingresso del modulo.

In una grande installazione in cui gli strumenti sul campo sono distribuiti in tutta la fabbrica, diversi punti di messa a terra possono trovarsi a potenziali diversi a causa di loop di terra — percorsi di corrente formati dalla combinazione delle masse dei dispositivi sul campo, degli schermi dei cavi e delle strutture metalliche dell'edificio.

Queste differenze di potenziale di terra appaiono come tensioni di modo comune attraverso l'ingresso differenziale del modulo analogico e corrompono la misurazione.

L'isolamento ottico interrompe questo percorso di tensione di modo comune: il segnale sul campo passa dal cablaggio sul campo all'elettronica digitale tramite una barriera luminosa, senza connessione conduttiva.

Le tensioni di modo comune fino alla classificazione di isolamento (250V AC) tra il circuito sul campo e il backplane del PLC vengono bloccate dalla barriera ottica e non influenzano la misurazione.

Nelle installazioni con azionamenti a frequenza variabile, avviatori motore e dispositivi sul campo accoppiati tramite trasformatore su infrastrutture di cavi condivise, l'isolamento ottico è la differenza tra misurazioni stabili e accurate e derive e rumori di valori analogici inspiegabili.

Ingresso Termocoppia — Linearizzazione e Compensazione Giunzione Fredda

La misurazione della termocoppia introduce due sfide che lo SM 331 gestisce internamente. Primo, la tensione Seebeck generata da una termocoppia è non lineare — una termocoppia di tipo K genera 41.269 mV a 1000°C ma solo 20.644 mV a 500°C, non 20.635 mV come prevedrebbe un modello puramente lineare.

Lo SM 331 applica la tabella di linearizzazione ITS-90 appropriata per ogni tipo di termocoppia configurato (E, J, K, L, N), convertendo la lettura grezza in millivolt direttamente in temperatura senza alcuna programmazione richiesta nel codice utente S7-300.

Secondo, le misurazioni di termocoppia richiedono la compensazione della giunzione fredda: la tensione Seebeck corrisponde alla differenza di temperatura tra la giunzione calda (al punto di misurazione del processo) e la giunzione fredda (dove il filo della termocoppia si collega allo strumento).

Lo SM 331 misura la temperatura ai propri terminali (la giunzione fredda) utilizzando un sensore di temperatura interno, e aggiunge questa compensazione alla tensione Seebeck misurata per produrre la temperatura assoluta della giunzione calda.

Questa compensazione interna è accurata quando lo SM 331 si trova a temperatura uniforme e nota — in un quadro di controllo ben gestito a 20–40°C ambientali, la compensazione interna è adeguata per la maggior parte dei requisiti di controllo di processo.

Per un'accuratezza di livello di laboratorio, una scatola di compensazione della giunzione fredda esterna fornisce la misurazione della temperatura di giunzione di riferimento al punto di terminazione del filo.

Monitoraggio Interruzione Cavo e Capacità Diagnostiche

Lo SM 331 fornisce un monitoraggio attivo dell'interruzione del cavo sui canali configurati. Per i loop di corrente 4–20 mA, un segnale inferiore a 3.6 mA (sotto la linea di base normale di 4 mA a zero vivo) indica un cavo interrotto, un trasmettitore guasto o un sensore non alimentato — il modulo rileva questa condizione e genera un interrupt diagnostico.

Per gli ingressi termocoppia, il modulo applica una piccola corrente di polarizzazione e monitora l'impedenza di ingresso — una termocoppia a circuito aperto (cavo interrotto o giunzione guasta) viene rilevata e segnalata.

Per gli ingressi di tensione, il rilevamento dell'interruzione del cavo non è significativo (un ingresso di tensione flottante a circuito aperto legge un valore indeterminato, non un indicatore di guasto specifico).

Queste diagnostiche vengono comunicate tramite il meccanismo di interrupt diagnostico S7-300: quando viene rilevata un'interruzione del cavo, lo SM 331 genera un interrupt che attiva OB82 nel programma della CPU S7-300.

Il blocco organizzativo OB82 riceve le informazioni diagnostiche, inclusi il numero del canale e il tipo di guasto, e il programmatore può scrivere OB82 per generare un allarme, registrare l'evento o sostituire un valore di fallback sicuro per il canale guasto nel programma di controllo.

Questa notifica automatica dei guasti è molto più robusta del polling di ogni canale per valori fuori intervallo — fornisce una notifica immediata indipendentemente dal ciclo di scansione della CPU e garantisce che nessun evento di guasto passi inosservato anche durante periodi di carico elevato della CPU.

FAQ

D1: Quanti canali possono essere attivi contemporaneamente e le diverse coppie di canali possono utilizzare tipi di misurazione diversi sullo stesso modulo?

Tutti gli otto canali possono essere attivi contemporaneamente — lo SM 331 converte tutti i canali abilitati ciclicamente, non uno alla volta in modo selezionabile. Tuttavia, i canali sono raggruppati in coppie (canali 0–1, 2–3, 4–5, 6–7), e tutti i canali all'interno di una coppia devono essere configurati con lo stesso tipo di misurazione e risoluzione.

Ciò significa che è possibile avere: canali 0–1 configurati per corrente 4–20 mA (12 bit), canali 2–3 per tensione ±10 V (12 bit), canali 4–5 per termocoppia di tipo K (14 bit) e canali 6–7 per RTD Pt100 (14 bit) — tutti operanti contemporaneamente sullo stesso modulo.

L'unico vincolo è il raggruppamento in coppie — entrambi i canali di una coppia condividono la stessa configurazione. Questa architettura a quattro coppie, configurabile in modo indipendente, è ciò che rende lo SM 331 così versatile: un singolo modulo gestisce la maggior parte della diversità di segnale che un impianto di processo tipicamente presenta.

D2: Come il principio di conversione integrata ottiene la soppressione delle interferenze e quale tempo di integrazione dovrebbe essere selezionato per sistemi di alimentazione a 50 Hz rispetto a sistemi a 60 Hz?

L'ADC integrato (doppia pendenza) funziona caricando un condensatore con il segnale di ingresso per un intervallo di tempo fisso (il tempo di integrazione), quindi misurando quanto tempo impiega a scaricare il condensatore a una velocità di riferimento.

Qualsiasi segnale di interferenza AC che completa esattamente un numero intero di cicli durante il tempo di integrazione contribuisce a una carica netta zero al condensatore — i suoi sem cicli positivi vengono annullati dai suoi sem cicli negativi.

Questa è chiamata soppressione sincrona delle interferenze. Per la rete AC a 50 Hz (prevalente in Europa, Asia, Australia), la selezione di un tempo di integrazione di 20 ms garantisce l'integrazione di esattamente un ciclo completo a 50 Hz, annullando le interferenze a frequenza di rete.

Per la rete AC a 60 Hz (Nord America, parti dell'Asia e del Sud America), la selezione di 16.67 ms garantisce l'integrazione di esattamente un ciclo completo a 60 Hz.

La selezione del tempo di integrazione errato per la frequenza di rete locale comporta un rigetto del rumore significativamente degradato — l'interferenza non viene più annullata in modo sincrono.

L'impostazione a 50 Hz è la più comune a livello globale; quella a 60 Hz dovrebbe essere specificata esplicitamente per le installazioni nordamericane.

L'impostazione a 400 Hz (2.5 ms) non fornisce alcuna soppressione di rete significativa ed è destinata a misurazioni dinamiche ad alta velocità, non a variabili di processo in stato stazionario.

D3: Qual è la lunghezza massima del cavo per i collegamenti di termocoppia e 4–20 mA allo SM 331 e quale tipo di cavo è raccomandato?

Per i collegamenti di termocoppia, il cavo è il filo di estensione della termocoppia o il cavo di compensazione — cavo speciale con conduttori realizzati nella stessa lega (o lega termoelettricamente equivalente) della termocoppia stessa.

Il cavo di rame standard non può essere utilizzato per i collegamenti di termocoppia perché qualsiasi giunzione di rame nel circuito della termocoppia crea una giunzione termoelettrica aggiuntiva che introduce errori di misurazione.

Il cavo di estensione per termocoppia dovrebbe essere schermato per respingere le interferenze elettromagnetiche, e lo schermo dovrebbe essere messo a terra su un solo lato (tipicamente all'estremità dello SM 331) per evitare la creazione di loop di terra.

La lunghezza massima del cavo per i collegamenti di termocoppia è tipicamente limitata dalla resistenza del cavo — lo SM 331 accetta resistenze di sorgente fino a diversi kilohm senza una significativa degradazione dell'accuratezza.

Per i loop di corrente 4–20 mA, il loop opera sul principio che la magnitudo della corrente è indipendente dalla resistenza del cavo fino al limite di tensione di compliance del loop. Il cavo a coppia intrecciata schermata standard per strumenti (Belden 8760 o equivalente) da 18–22 AWG è tipico.

Il loop può operare su centinaia di metri di cavo senza degradazione del segnale, a condizione che la resistenza totale del loop rientri nelle specifiche di tensione di compliance del trasmettitore.

D4: Come viene configurato lo SM 331 in STEP 7 e sono disponibili interrupt hardware per violazione di limite su questo modulo?

Lo SM 331 viene configurato nello strumento HW Config (Configurazione Hardware) di STEP 7 selezionando il modulo dal catalogo hardware e aprendo la sua finestra di dialogo dei parametri.

I parametri di configurazione includono: attivazione/disattivazione del canale per ogni canale, tipo di misurazione (tensione, corrente, tipo di termocoppia, tipo RTD) per coppia di canali, tempo di integrazione/risoluzione per coppia di canali, abilitazione interrupt diagnostico (monitoraggio interruzione cavo) e abilitazione interrupt di processo con valori limite superiore e inferiore configurabili per canale.

Quando gli interrupt di processo sono abilitati e un valore misurato supera un limite configurato, lo SM 331 genera un interrupt hardware che attiva OB40 nella CPU. OB40 riceve il numero del canale e lo stato di overflow/underflow, consentendo al programmatore di rispondere immediatamente agli eventi di limite di processo senza polling.

Sia l'interrupt diagnostico (OB82, per interruzione cavo e guasto hardware) che l'interrupt di processo (OB40, per violazione di limite) devono essere programmati nell'applicazione S7-300 — se OB40 o OB82 non sono presenti nel programma, la CPU passerà a STOP quando si verifica un interrupt dallo SM 331, poiché gli interrupt non gestiti sono trattati come errori fatali nel sistema S7-300.

D5: Qual è la differenza tra lo SM 331 7KF02-0AB0 e il più semplice SM 331 1KF00-0AB0, e come dovrebbe un ingegnere scegliere tra di essi?

I due moduli condividono lo stesso numero di canali (8) e lo stesso fattore di forma fisico (20 poli, slot standard S7-300), ma differiscono significativamente in capacità e costo.

Il 6ES7331-1KF00-0AB0 è il modulo di ingresso analogico a 8 canali non isolato e a basso costo — non fornisce isolamento ottico tra i circuiti sul campo e il backplane, limitandone l'uso ad installazioni in cui tutti gli strumenti sul campo condividono un riferimento di terra comune con il PLC e dove i problemi di loop di terra non sono una preoccupazione.

Supporta la misurazione di tensione e corrente ma non ingressi termocoppia o RTD nativamente.

Il 6ES7331-7KF02-0AB0 (questo modulo) fornisce isolamento ottico completo, risoluzione selezionabile (9/12/14 bit) e copertura completa di ingressi di tensione, corrente, termocoppia (E, J, K, L, N con linearizzazione hardware) e RTD (Pt100, Ni100 con linearizzazione). La capacità aggiuntiva ha un costo maggiore — il 7KF02 costa circa il doppio dell'1KF00 in condizioni normali di mercato.

Il principio di selezione è: utilizzare l'1KF00 per applicazioni sensibili al costo in cui tutti i segnali sono tensione o corrente, l'ambiente di installazione è elettricamente pulito e l'isolamento da loop di terra non è richiesto.

Utilizzare il 7KF02 quando sono presenti ingressi termocoppia o RTD, quando l'installazione include azionamenti a frequenza variabile, grandi motori o altre fonti EMI, quando gli strumenti sul campo sono distribuiti in tutta la fabbrica con diversi punti di messa a terra, o quando l'applicazione di misurazione richiede la massima accuratezza che la risoluzione a 14 bit fornisce.
