NOVA Siemens 6FX2002-2CA80-1AK0 6FX20022CA801AK0 6FX2OO2-2CA8O-1AKO

6FX2002-2CA80-1AK0 ∙ Siemens Encoder Signal Cable ∙ Pre-assemblato / 12m / Tipo di traino / SIMODRIVE Servo Feedback

Cavo di segnale di codifica per servosistemi SIMODRIVE

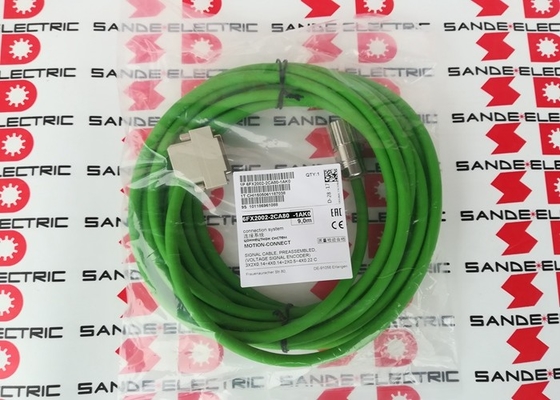

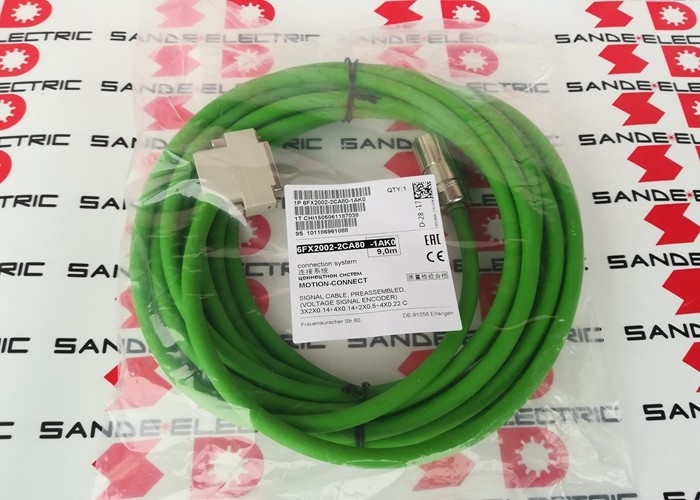

The 6FX2002-2CA80-1AK0 is a pre-assembled encoder signal cable from Siemens' 6FX2002 MOTION-CONNECT range — designed to carry encoder position and speed feedback signals between a SIMODRIVE servo motor's encoder and the drive amplifier's encoder input.

La serie CA all'interno della famiglia di cavi segnale 6FX2002-2 designa i tipi di cavi di codifica incrementale o assoluto per specifiche configurazioni di servomotori SIMODRIVE.La variante "80" identifica la disposizione del connettore all'estremità del motore adattato a specifici connettori di interfaccia del motore all'interno della gamma di servomotori SIMODRIVE 1FT6/1FK.

Informazioni chiave sul prodotto

Feedback del codificatore cosa porta questo cavo

Il cavo di codifica 6FX2002-2CA80 trasmette la posizione e i segnali di velocità del codificatore del motore al servo drive per il controllo a circuito chiuso:

Canali di segnale incrementali:A e B segnali di quadratura le informazioni di posizione primarie da cui l'unità calcola la velocità e la posizione incrementale.

Impulso di riferimento (Z):Un impulso di riferimento una volta per rivoluzione utilizzato per le operazioni di orientamento e di riferimento di posizione.

Fornitore di codificatore:tensione di alimentazione in CC e ritorno per l'elettronica dell'encoder all'interno del motore.

These signals are carried on individually twisted and shielded conductor pairs within the overall shielded cable — the cable construction is engineered to reject interference from the motor power conductors and adjacent drive electronics.

Applicazioni

Servoasse CNC SINUMERIK:Connessioni di feedback dell'asse di alimentazione e del codificatore a fusione in SINUMERIK 810D, 840D e relative macchine utensili CNC dotate di azionamenti SIMODRIVE 611 e servomotori 1FT6/1FK.

Controllo di movimento industriale:Sistemi di posizionamento basati su SIMODRIVE 611 per l'automazione industriale

Macchine utensili:Cavi codificatori di ricambio nelle macchine utensili in fase di ristrutturazione o riparazione, la cui lunghezza di 12 m copre la maggior parte delle distanze di percorrenza dei cavi dell'asse servo.

Domande frequenti

D1: Quali sintomi di guasto del codificatore indicano che 6FX2002-2CA80-1AK0 potrebbe aver bisogno di essere sostituito?

allarmi intermittenti di salto di posizione, errori di misurazione della velocità,o allarmi del sistema di codifica (fallo SIMODrive F13 o codici di errore del codificatore simili) che appaiono durante il movimento dell'asse ma non a riposo suggeriscono la stanchezza del conduttore del cavo. Il test di resistenza statica del cavo potrebbe non rivelare guasti intermittenti che si manifestano solo sotto flessione. Sostituire il cavo se i sintomi sono correlati al movimento del cavo.

D2: 6FX2002-2CA80-1AK0 può essere esteso oltre i 12 m?

L'aggiunta di connettori intermedi per estendere i cavi del segnale dell'encoder introduce resistenza di contatto aggiuntiva, potenziali punti di ingresso del rumore,e discontinuità di impedenza nella traiettoria del segnaleSe è necessario un cavo di codifica più lungo, ordinare la variante più lunga successiva (disponibile in lunghezze più lunghe all'interno della serie 6FX2002-2CA80) come cavo completo.

Q3: Qual è la lunghezza massima del cavo di codifica per i sistemi SIMODRIVE 611?

La documentazione SIMODRIVE 611 specifica le lunghezze massime dei cavi di codifica in base al tipo di codificatore e alla frequenza del segnale.Gli encoder incrementali standard a risoluzioni tipiche delle macchine utensili consentono lunghezze di cavi nell'intervallo di 2575mIl 6FX2002-2CA80-1AK0 di 12 m è ben all'interno dei limiti di lunghezza massima tipici per le applicazioni SIMODRIVE standard.

D4: 6FX2002-2CA80-1AK0 è compatibile con codificatori incrementali e assoluti?

I cavi per codificatori della serie CA della gamma 6FX2002 sono specificati per specifici tipi di codificatori ∼ incrementali o assoluti (EnDat,SSI) basato sull'assegnazione del pin del connettore e sulla configurazione del conduttore. Confirmare dalla documentazione del cavo MOTION-CONNECT di Siemens che 6FX2002-2CA80 è specificato per il tipo specifico di codificatore montato sul motore in questione.Diversi tipi di codificatori utilizzano diverse varianti di cavo all'interno della serie 6FX2002-2CA.
