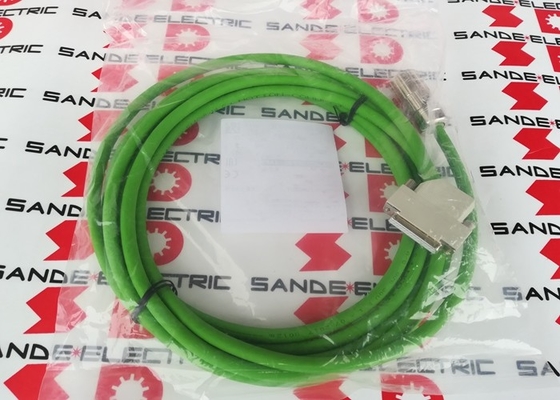

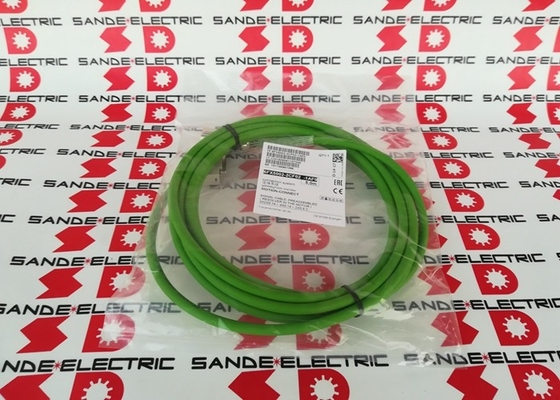

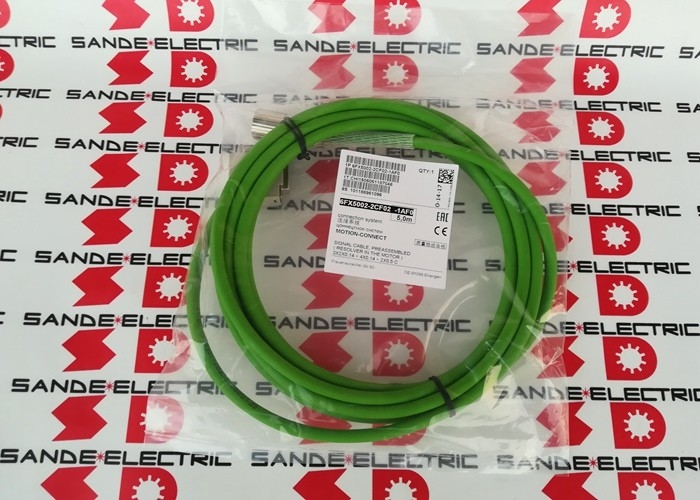

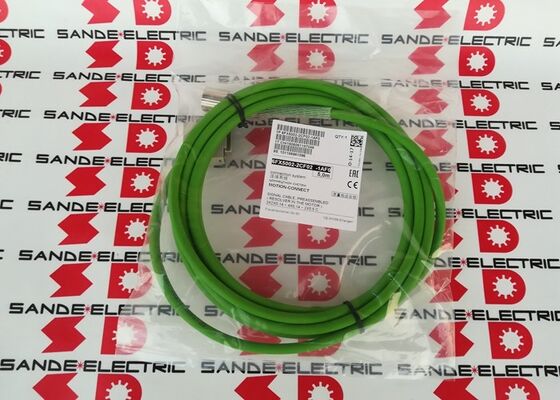

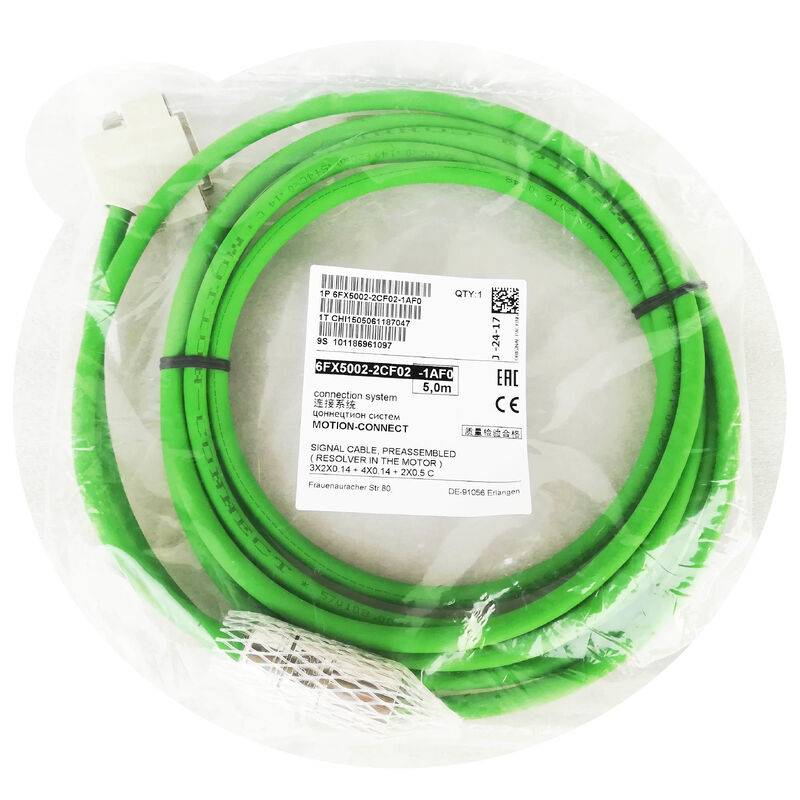

NOVA Siemens 6FX5002-2CF02-1AF0 6FX50022CF021AF0 6FX5OO2-2CFO2-1AFO

6FX5002-2CF02-1AF0∙ Cable di segnale Siemens Prefabbricato / Scudo / Standard / 5m / Motion Control Drives / MC / HP GMC

Cavo di segnale prefabbricato per il controllo del movimento SINAMICS

il 6FX5002-2CF02-1AF0 è un prefabbricato (PREFAB),cavo di segnale blindato della gamma 6FX5002 MOTION-CONNECT di Siemens classificato come cavo di segnale blindato standard (STD) per applicazioni di azionamento di controllo del movimentoLa lunghezza di 5 m (1 AF0) copre i cavi a media distanza che vanno dal servo-module all'unità motrice.

All'interno del sistema di ordinazione dei cavi di Siemens,la designazione MC/HP - CABLES GMC lo identifica come parte dei cavi Motion Control/High Performance per GMC (General Motion Control), S110 e relativi sistemi di propulsione con servomotori SIMOTICS.

Informazioni chiave sul prodotto

Costruzione prefabbricata ¥ Qualità di fabbrica, installazione immediata

"PREFAB" conferma che il 6FX5002-2CF02-1AF0 arriva completamente preassemblato con i connettori già montati in entrambe le estremità:

Qualità costante:I connettori installati in fabbrica sono assemblati e testati in condizioni controllate, eliminando la variabilità dell'assemblaggio dei connettori da campo, in cui il crimping non corretto, la terminazione di schermatura inadeguata,o i conduttori sbagliati possono degradare le prestazioni del segnale.

Installazione immediata:Il cavo arriva pronto per essere collegato, riducendo i tempi di messa in servizio e di manutenzione.

Assemblaggio conforme alla garanzia:SINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.

Applicazioni

Sistemi di servo propulsione SINAMICS:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.

SINUMERIK Macchine utensili CNC:Cavi di segnale per centri di lavorazione CNC, centri di tornitura, macchine di rettifica e apparecchiature di lavorazione multiasse che utilizzano sistemi di CNC e di azionamento Siemens.

di cilindrata superiore a 1000 cm3Sia il feedback del codificatore a fusione principale che il feedback del servo codificatore ad asse per centri di lavorazione e centri di tornitura.

Macchine e apparecchi per l'imballaggio e la trasformazione:Sistemi di servo-driving SINAMICS per la manipolazione delle reti, l'applicazione delle etichette, la piegatura, il riempimento e la sigillatura.

Intralogistica e movimentazione dei materiali:Sistemi di trasporto controllati da SINAMICS, apparecchiature di smistamento e sistemi di stoccaggio automatizzati che richiedono cavi di feedback servo-encoder.

Stampa e lavorazione della carta:Azionamenti dell'asse della macchina da stampa servo-controllata, movimentazione dei rotoli di carta e sistemi di controllo della tensione della rete.

Domande frequenti

D1: a quali tipi di codificatori si collega il 6FX5002-2CF02?

La designazione CF02 nella gamma dei cavi di segnale 6FX5002-2 corrisponde a un tipo specifico di connettore di codificatore per i sistemi di risposta in-motor (AH20) o simili su motori SIMOTICS. Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.

D2: Qual è la relazione tra 6FX5002-2CF02-1AF0 e 6FX5002-2CF02-1AG0?

L'unica differenza è la lunghezza del cavo 1AF0 = 5m; 1AG0 = 7m. Tutti gli altri dettagli di costruzione (tipo di connettore, configurazione del conduttore, schermatura, mantello esterno) sono identici.Selezionare il suffisso di lunghezza corretta in base alla distanza di esecuzione reale del cavo da azionamento al motore, aggiungendo una ragionevole franchigia di routing.

D3: Il 6FX5002-2CF02-1AF0 è idoneo per l'uso in installazioni di garanzia SINAMICS S120?

I cavi Siemens MOTION-CONNECT sono il sistema di cavi specificato per le connessioni motore-azionamento SINAMICS S120. Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machinery. Confirmare dal manuale di installazione dell'hardware SINAMICS S120 per la specifica combinazione di cavo e azionamento.

D4: Se 5 m non sono sufficienti, è possibile estendere il 6FX5002-2CF02-1AF0?

L'estensione diretta dei cavi di segnale prefabbricati aggiungendo lunghezza di cavo aggiuntiva nel percorso del segnale non è raccomandata introduce connettori aggiuntivi e giunti di cavo che aumentano l'impedenza,Se è necessario un cavo più lungo, ordinare la lunghezza disponibile (6FX5002-2CF02-1AG0 = 7m,o varianti di lunghezza più lunga) come cavo completo, sostituendo interamente il cavo di 5 metri.
