NOVA Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

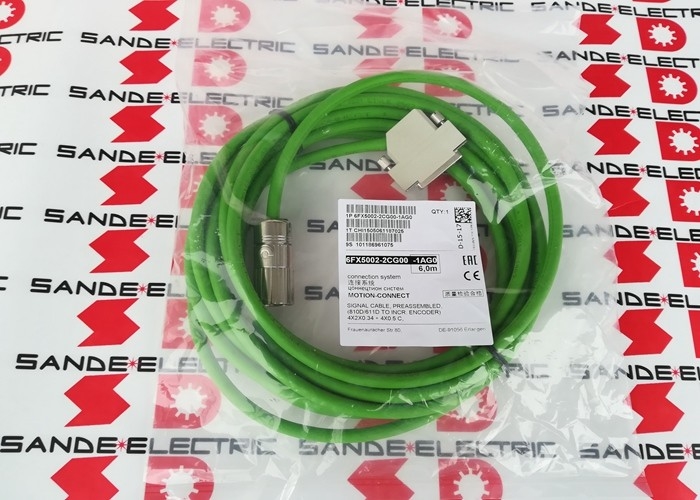

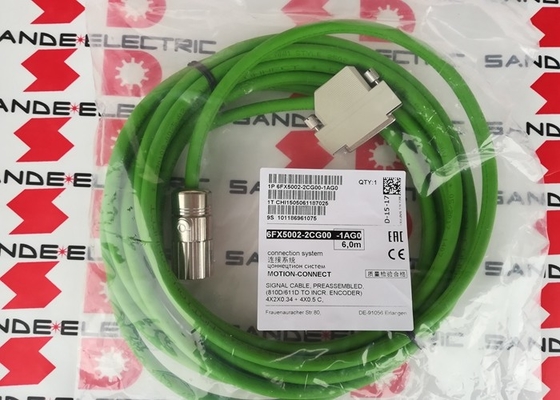

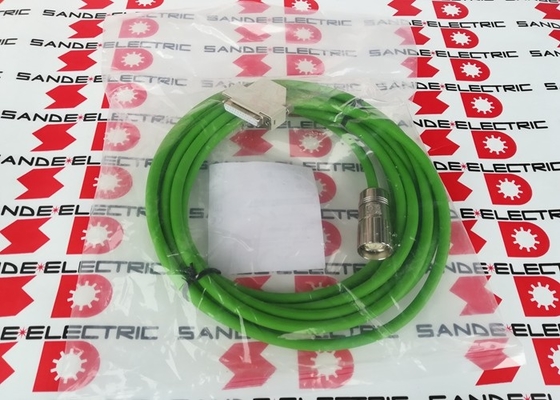

6FX5002-2CG00-1AG0 ∙ Siemens MOTION-CONNECT Cable di segnale 810D/611D a Incremental Encoder / 7m / DESINA / UL / CSA

Cavo di segnale di codificatore preassemblato per sistemi di azionamento 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoderA 7 m, esso serve la distanza media di carica del cavo tra il cabinet di trasmissione e la posizione di installazione del motore.

Il cavo del segnale dell'encoder trasporta i dati di feedback dell'encoder incrementale che l'unità utilizza per determinare la velocità del motore e la posizione del rotore feedback in tempo reale che consente il controllo servo a circuito chiusoL'integrità del segnale in questo cavo è fondamentale: l'accoppiamento del rumore, la disadattamento dell'impedenza o la resistenza di contatto nel circuito dell'encoder degradano direttamente l'accuratezza del servosistema e possono causare guasti dell'azionamento.

Specificità principali

Configurazione del conduttore

La configurazione del conduttore 4×2×0,34 mm2 + 4×0,5 mm2 è progettata per i tipi specifici di segnale in una connessione di codificatore incrementale:

4 coppie torcibili a 0,34 mm2:I conduttori del segnale del codificatore primario con le coppie di segnali differenziali A, A*, B, B* (A e A-bar, B e B-bar).mantenere l'integrità del segnale dell'encoder in un ambiente elettricamente rumoroso vicino ai servo drive.

4 singoli conduttori a 0,5 mm2:Conduttori ausiliari per l'alimentazione del codificatore, l'impulso di riferimento (Z) e la connessione con il cable shield

Scudo generale:La costruzione del cavo DESINA comprende uno schermo complessivo a terra all'estremità dell'unità per deviare il rumore indotto dai conduttori del segnale dell'encoder.

Applicazioni

SINUMERIK 810D macchine utensili CNC:Centri di lavorazione, centri di tornitura e macchine di rettifica che utilizzano la piattaforma di azionamento 810D/611D · questo cavo collega l'encoder incrementale di ciascun motore al suo modulo di azionamento 611D.

Servoinstallazioni SIMODRIVE 611D:Qualsiasi installazione di macchine utensili equipaggiate con 611D che utilizza motori di codifica incrementali che richiedono il cavo di codifica del tipo CG00 tra l'azionamento e il motore.

Trasformazione della macchina:Le macchine utensili più vecchie sono in fase di aggiustamento o manutenzione. Il 6FX5002-2CG00-1AG0 fornisce il cavo preassemblato corretto per la riparazione del sistema di azionamento senza assemblaggio sul campo.

Domande frequenti

D1: Qual è la differenza tra 6FX5002-2CG00 e 6FX5002-2CA12 nei cavi del segnale di codifica?

6FX5002-2CG00 è per sistemi di azionamento 810D/611D con codificatori incrementali che utilizzano l'interfaccia del connettore CG00.Entrambi portano un feedback incrementale dell'encoder ma per diversi stili di connettore dell'encoder e tipi di interfaccia dell'unità. Prima di selezionare il tipo di cavo di codifica, verificare la specificità del tipo di codificatore e del connettore dell'unità nella documentazione del sistema SINUMERIK o SIMODRIVE.

D2: Qual è la lunghezza massima del cavo per i segnali di codifica incrementale in un sistema SINUMERIK 810D?

La lunghezza massima del cavo di codifica dipende dal sistema di azionamento e dal tipo di codificatore.La documentazione 811D/611D specifica lunghezze massime dei cavi per garantire l'integrità del segnale, in genere nell'intervallo di 25-50 m per gli encoder incrementali standardLa lunghezza di 7 m del 6FX5002-2CG00-1AG0 è ben all'interno dei limiti di lunghezza massima tipici del cavo.confermare la lunghezza massima dal manuale tecnico SIMODRIVE 611D.

D3: 6FX5002-2CG00-1AG0 è conforme ai requisiti UL/CSA per gli impianti nordamericani?

Sì ¢ la designazione UL/CSA nella specifica del cavo conferma la conformità alle norme UL (Underwriters Laboratories) e CSA (Canadian Standards Association).Questa conformità è richiesta per macchine utensili e apparecchiature di automazione industriale installate in impianti nordamericani ai sensi dei requisiti del codice elettrico NEC e CSALa conformità UL/CSA semplifica l'approvazione degli impianti delle macchine SINAMICS/SINUMERIK da parte di ispettori certificati.

D4: Il 6FX5002-2CG00-1AG0 può essere utilizzato in applicazioni di catena di trascinamento di cavi continua?

Il cavo 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line è progettato per installazioni statiche o in movimento lento, non per una flessione continua della traccia del cavo.Per le applicazioni che richiedono l'uso continuo di una traccia di cavo con cavi di feedback per codificatori, utilizzare l'equivalente di linea dinamica MOTION-CONNECT 800 ¢ indicato per il numero di cicli flessibili richiesti per l'applicazione specifica della linea dei cavi.
