NOVA Siemens 6FX5002-5DS11-1AF0 6FX50025DS111AF0 6FX5OO2-5DS11-1AFO

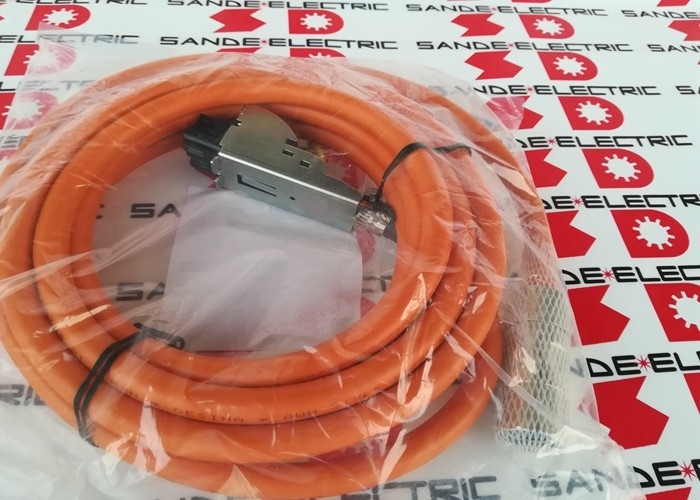

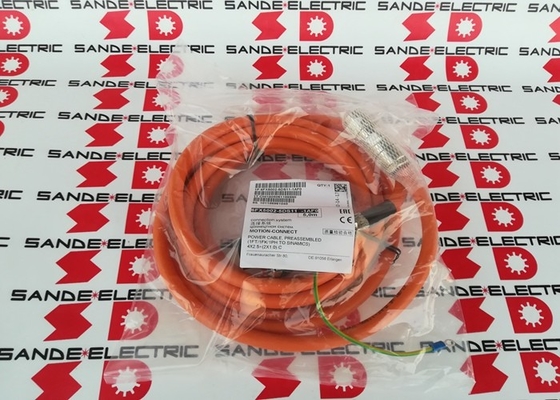

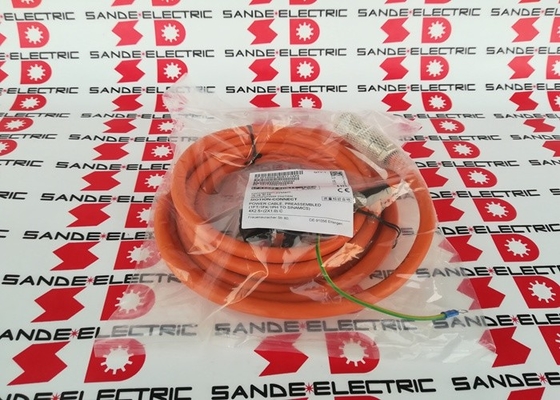

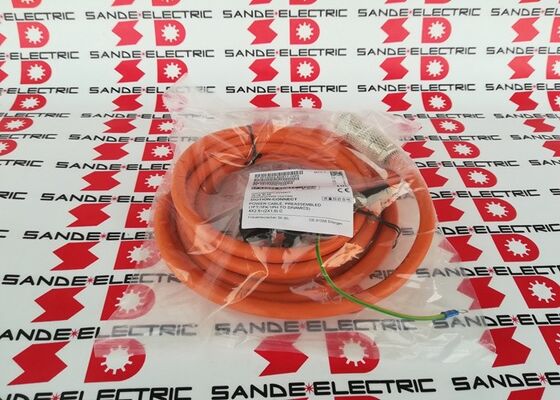

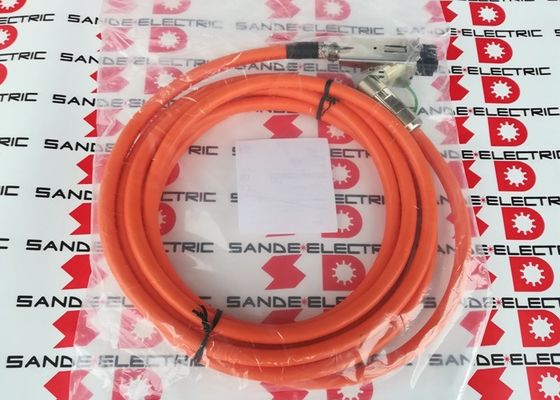

6FX5002-5DS11-1AF0 | Cavo di alimentazione Siemens MOTION-CONNECT — DESINA / 5 m / 4×2,5 mm² / connettore M40 / PVC Basic Line

MOTION-CONNECT Basic Line — Cavo di potenza pronto per il collegamento per servoazionamenti

Il 6FX5002-5DS11-1AF0 fa parte della gamma di cavi preconfezionati MOTION-CONNECT di Siemens: cavi di potenza motore terminati in fabbrica per sistemi di servoazionamento SINAMICS. Questa variante è il cavo di alimentazione Basic Line: progettato per applicazioni statiche e a movimento lento dove il cavo non è sottoposto a flessioni continue.

Il preassemblaggio in fabbrica elimina il lavoro di terminazione del connettore in loco: entrambe le estremità arrivano correttamente montate, testate e pronte per l'installazione. Il design DESINA (Decentralised Installation for Automation) garantisce una compatibilità meccanica ed elettrica standardizzata su tutta la gamma di servomotori e azionamenti Siemens che utilizzano l'interfaccia DESINA.

Specifiche chiave

Linea PVC Basic: adatta ad applicazioni statiche e a movimento lento

Il 6FX5002-5DS11-1AF0 utilizza un resistente mantello esterno in PVC - la specifica Basic Line per la posa dei cavi in ​​canaline, canaline o installazione fissa in armadi elettrici:

Installazione statica:Cavo instradato dall'armadio del convertitore al motore, senza movimento dopo l'installazione: posizioni fisse della macchina, motori montati su telaio di base e disposizioni di azionamento fisse.

Applicazioni a movimento lento:Applicazioni in cui il cavo viene riposizionato occasionalmente, ad esempio durante la manutenzione o la riconfigurazione della macchina, ma non è sottoposto a cicli di flessione continui durante il funzionamento. Distinto dai cavi flessibili "Dynamic Line" progettati per il movimento continuo del binario portacavi.

Manto resistente in PVC:La guaina esterna resiste all'olio, ai liquidi refrigeranti e all'abrasione meccanica riscontrata nelle macchine utensili e negli ambienti di automazione industriale, prolungando la durata di servizio nelle difficili condizioni ambientali degli impianti di produzione.

Applicazioni

Sistemi di azionamento SINAMICS:Collegamenti di potenza del motore SINAMICS S110, S120 e della relativa famiglia di azionamenti dal servoamplificatore al motore SIMOTICS.

Servoassi di macchine utensili CNC:Cablaggio di potenza del mandrino principale e del servomotore degli assi in centri di lavoro, centri di tornitura e rettificatrici controllati da SINUMERIK.

Posizionamento automazione industriale:Cablaggi di potenza per motori di servoazionamenti per sistemi di posizionamento, apparecchiature di movimentazione e macchine di assemblaggio automatizzate.

Macchine per l'imballaggio:Collegamenti di alimentazione del servomotore nei sistemi di servoazionamento di macchine per imballaggio, riempimento ed etichettatura.

Domande frequenti

D1: Qual è la differenza tra i cavi MOTION-CONNECT Basic Line e Dynamic Line?

I cavi Basic Line (compreso 6FX5002-5DS11-1AF0) utilizzano un resistente mantello esterno in PVC adatto ad installazioni statiche o a movimento lento — passaggio fisso in canaline o riposizionamento occasionale. I cavi Dynamic Line utilizzano uno speciale mantello esterno flessibile (tipicamente a base di PUR) adatto alla flessione continua del binario portacavi (catena portacavi): centinaia di migliaia di cicli di piegatura. Selezionare Linea Basic per installazioni fisse; Dynamic Line per applicazioni con cavi in ​​continuo movimento.

Q2: Con quali motori e azionamenti è compatibile 6FX5002-5DS11-1AF0?

Il tipo di cavo 6FX5002-5DS11 con connettore M40 si collega ai servomotori SIMOTICS tramite l'interfaccia del connettore di potenza M40 DESINA. Verificare la compatibilità dal catalogo dei cavi Siemens MOTION-CONNECT per il tipo di motore specifico (1FT7, 1FK7 o altre serie) e la combinazione di azionamento SINAMICS: il connettore lato azionamento corrisponde al formato di uscita specifico del modulo di potenza SINAMICS.

Q3: È possibile utilizzare 6FX5002-5DS11-1AF0 in una canalina portacavi (catena portacavi)?

No, la specifica 6FX5002-5DS11 Basic Line è valida solo per applicazioni statiche e a movimento lento. Per l'utilizzo su canaline portacavi, è richiesto un cavo con la specifica Dynamic Line (classificato per il ciclo flessibile continuo). L'utilizzo di un cavo Basic Line in un percorso portacavi in ​​continuo movimento causerà la rottura prematura del cavo a causa della fatica.

Q4: Qual è lo standard DESINA per i cavi del servomotore?

DESINA (Decentralised Installation for Automation) è un'iniziativa di standardizzazione guidata da Siemens per le interfacce dei cavi dei servoazionamenti, che definisce dimensioni standardizzate dei connettori, assegnazioni dei pin e struttura dei cavi per consentire l'intercambiabilità tra le generazioni di azionamenti e motori. Tutti i cavi Siemens MOTION-CONNECT sono conformi a DESINA, garantendo che le interfacce dei cavi motore e azionamento siano meccanicamente ed elettricamente coerenti tra le generazioni di prodotti.
