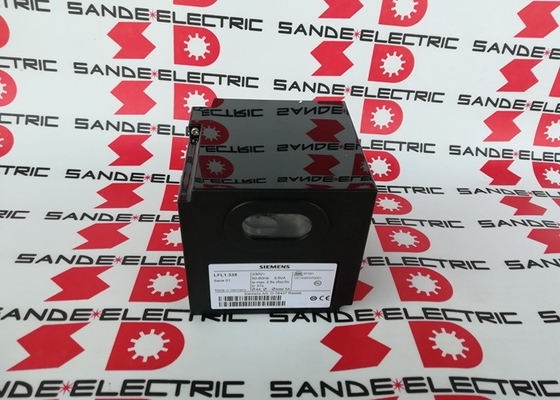

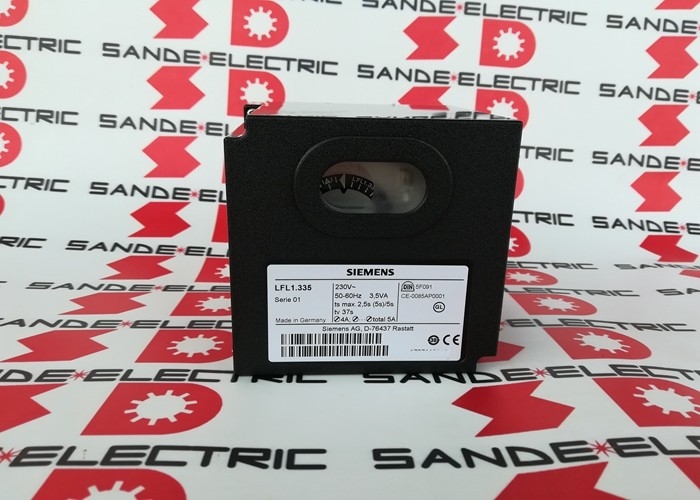

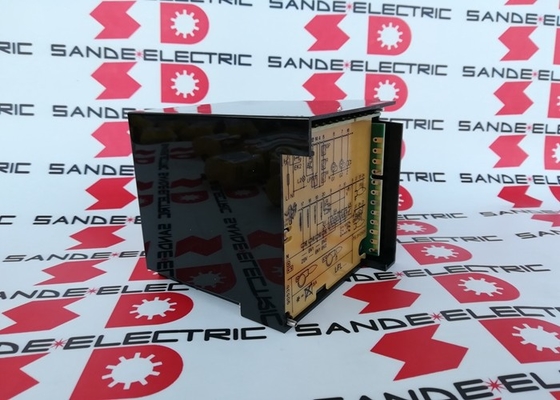

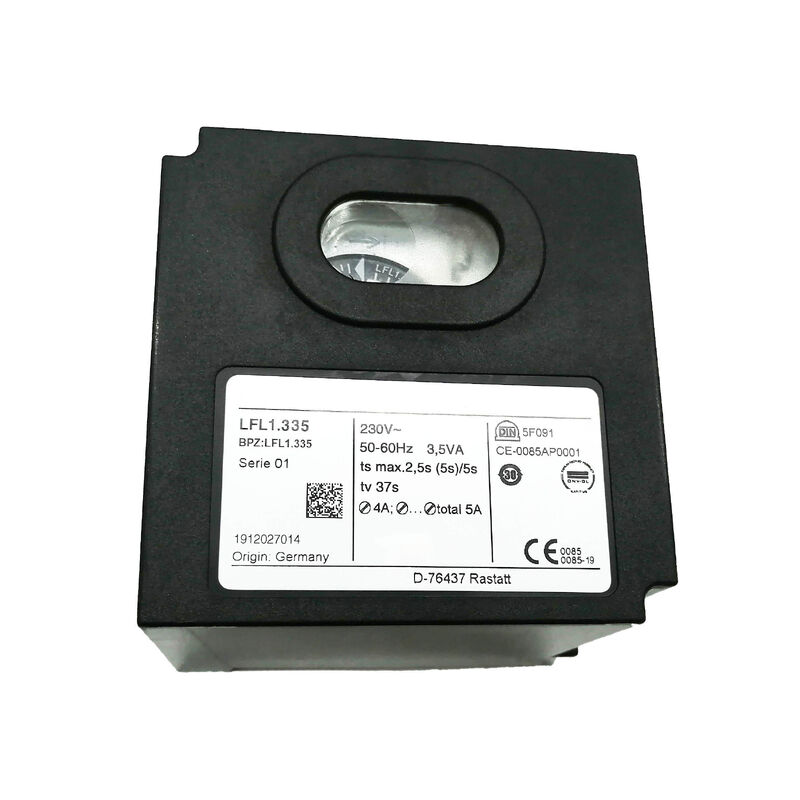

NEW SIEMENS LFL1.335 220-240V GAS CONTROL BOX- Programmatore caldaia

Siemens LFL1.335. Controllo del bruciatore 110VAC / Corrente forzata / Gas + olio + doppio carburante / Intermittente / t1=37s / TSA=2.5s / t9=5s

Supervisione della fiamma, sequenziamento e spegnimento sicuro

Un comando del bruciatore non è un relè generale o un regolatore programmabile, ma un sequenziatore di sicurezza dedicato progettato specificamente per le apparecchiature di combustione.335 gestisce l'intera sequenza di avvio-arresto di un bruciatore a presa forzata: pre-purga, accensione, conferma dell'instaurazione della fiamma, modalità di funzionamento controllata e risposta di blocco sicuro in caso di guasto.ordine richiesto dalla legge per soddisfare le norme di sicurezza della combustione.

I tre parametri di tempistica pubblicati definiscono la sequenza specifica del LFL1.335:

t1 = 37 secondi tempo prima della depurazione:Prima di tentare l'accensione, il ventilatore a presa forzata funziona per 37 secondi per scaricare il combustibile o il gas non bruciati dalla camera di combustione e dal tubo di scarico.Questa depurazione impedisce che un'atmosfera ricca di combustibile venga infiammata dalla scintillaLa prepurgazione di 37 secondi è una scelta progettuale corrispondente al volume della camera di combustione del bruciatore.

TSA = 2,5 secondi tempo di sicurezza per l'accensione (Sicherheitszeit):Una volta tentato l'accensione, la fiamma deve essere rilevata entro 2,5 secondi.335 disattiva la valvola del carburante e si blocca.Un TSA di 2,5 secondi è appropriato per applicazioni di accensione diretta a gas in cui la risposta alla fiamma è rapida.

t9 = 5 secondi tempo successivo alla depurazione:Dopo un normale spegnimento, il ventilatore continua a funzionare per 5 secondi per eliminare i prodotti di combustione dallo scambiatore di calore e dal tubo di scarico prima che il ventilatore si fermi.

Questi valori di tempistica sono fissati nell'hardware del LFL1.335 e non sono programmabili sul campo.Selezionare la corretta variante LFL1 significa selezionare i tempi corretti di prepurgazione e di sicurezza per il bruciatore specifico.

Specificità principali

Funzionamento intermittente

"Funzionamento intermittente" ha un significato specifico nella terminologia del controllo del bruciatore:il bruciatore subisce almeno un spegnimento controllato (attraverso la sequenza di spegnimento normale del comando del bruciatore) entro ogni periodo di funzionamento di 24 ore;Questo è distinto dal "funzionamento continuo" in cui il bruciatore funziona senza cicli per lunghi periodi.

Molti sistemi di riscaldamento industriali e commerciali sono dotati di un ciclo naturale di caldaie industriali, caldaie confezionate, riscaldatori d'aria e sistemi di calore di processo che modulano la capacità di produzione o di fase.,per i bruciatori che devono funzionare continuamente senza alcun arresto di ciclo per giorni o settimane,un comando del bruciatore destinato a funzionare in continuo è la specifica corretta.

Scenari di applicazione

Caldaie industriali e generatori di vapore:Prepurgazione, apertura della valvola del gas, accensione con scintilla, conferma della fiamma tramite ionizzazione o rivelatore UV, controllo di modulazione durante l'esecuzione, tutto sequenziato dal LFL1.335.

Caldaie d'aria di processo e scambiatori di calore:Il bruciatore a corsa forzata fornisce calore per l'essiccazione, la cura o il riscaldamento del processo.

sistemi a doppio bruciatore:La capacità di commutazione gas/olio consente al bruciatore di funzionare con entrambi i combustibili.

Domande frequenti

Q1: Qual è la differenza tra l'LFL1.335 e le altre varianti LFL1 come LFL1.322 o LFL1.338?

Le varianti LFL1 differiscono principalmente nei loro parametri di tempistica tempo di pre-purga (t1) e tempo di sicurezza (TSA).Questi tempi sono fissati in hardware e definiscono la variante corretta per un bruciatore specifico. La sostituzione di una variante con tempi diversi può causare blocchi fastidiosi (tempo di sicurezza troppo breve) o non soddisfare gli standard di sicurezza della combustione (prepurga insufficiente).xxx designazione dell'unità installata.

D2: Quali rilevatori di fiamma sono compatibili con il LFL1.335?

La famiglia LFL1 è compatibile con i rivelatori di fiamma UV delle serie Siemens QR, QRA e QRC e con le sonde di ionizzazione per la supervisione delle fiamme di gas.Il tipo specifico di rilevatore di fiamma installato nel bruciatore determina quale rilevatore interfaccia il LFL1.335 utilizza un rilevatore UV o un ingresso di ionizzazione.

D3: Cosa succede quando l'LFL1.335 si blocca?

In caso di blocco, l'LFL1.335 disattiva immediatamente tutte le valvole del carburante e il trasformatore di accensione.Il bruciatore non può riavviare fino a quando il blocco non viene ripristinato manualmente, in genere premendo un pulsante di ripristino sul LFL1Questo requisito di ripristino manuale è intenzionale: costringe l'operatore a riconoscere e indagare sulla causa prima di consentire un riavvio.

D4: I parametri di tempistica LFL1.335 possono essere regolati?

No. Il tempo prima della depurazione (t1 = 37 s), il tempo di sicurezza (TSA = 2,5 s) e il tempo dopo la depurazione (t9 = 5 s) sono fissati nell'hardware dell'LFL1.335 non sono regolabili da parametri esterni o interruttori.Per modificare la tempistica è necessario selezionare una variante LFL1 diversa con i valori richiesti.

D5: Da dove proviene l'LFL1.335?

Attraverso specialisti nel controllo della combustione, fornitori di apparecchiature HVAC e bruciatori e distributori di ricambi per sistemi di riscaldamento industriali.Siemens Building Technologies (ora Siemens Smart Infrastructure) fornisce controlli LFL1 attraverso la sua rete di distribuzione di controlli di combustione- prima di ordinare, confermare l'esatto numero di componente LFL1.335 e la versione di alimentazione 110VAC varianti a tensione superiore (220VAC) hanno numeri di ordine diversi e non sono intercambiabili.
