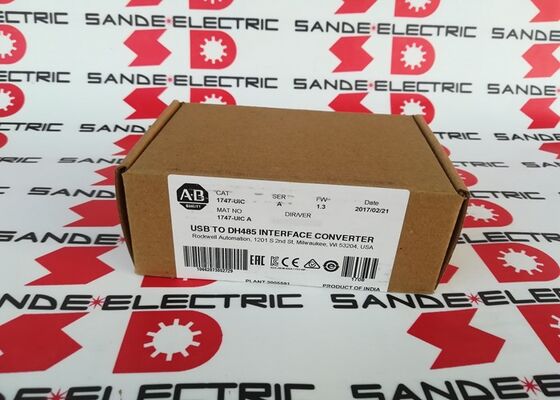

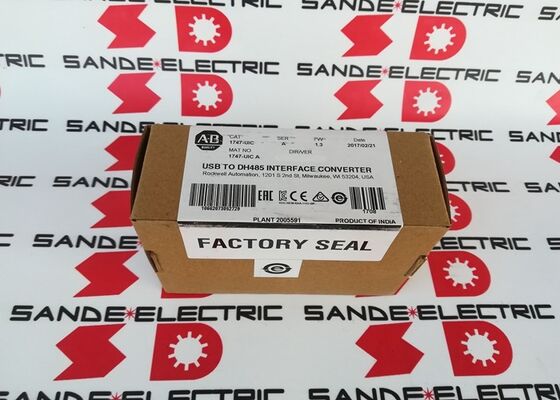

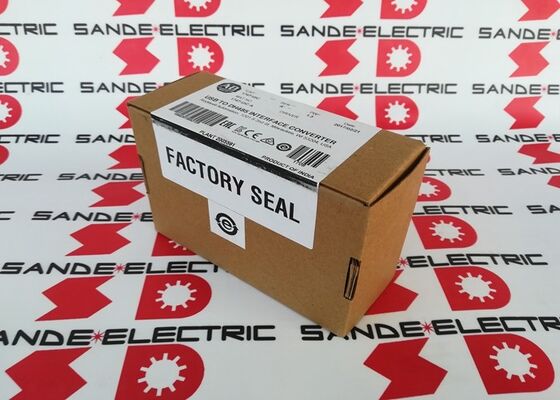

Cavo di programmazione AB 1747-UIC per Allen Bradley USB a DH485 - USB a 1747-PIC PLC

1747-UIC. SLC 500 Serie USB a DH-485 Interface Converter 12 Mbps / 19.2 Kbps / 500V Isolamento / USB-Powered

1747-UIC USB a DH-485 per le reti della serie SLC 500

Il 1747-UIC è un convertitore di interfaccia USB a DH-485 per la piattaforma PLC della serie SLC 500 che fornisce una moderna connettività USB alla rete industriale seriale DH-485.Collega la porta USB di un computer portatile o desktop ai controller SLC 500 dotati di DH-485, terminali dell'operatore di PanelView e isolatori di rete, che consentono la programmazione, il monitoraggio e lo scambio di dati senza richiedere una porta seriale RS-232 legacy.

Mentre i PC si allontanavano dalle porte seriali RS-232, la dipendenza RS-232 della rete DH-485 divenne un ostacolo pratico per gli ingegneri sul campo.Il 1747-UIC risolve questo problema convertendo USB in DH-485 in modo trasparente apparendo al software di programmazione come un canale di comunicazione standard alla rete 1747.

Specificità principali

Due porte DH-485 un convertitore, più connessioni

Il 1747-UIC fornisce due opzioni di interfaccia DH-485 selezionabili da switch:

Porta RJ-45 (DH-485):La porta primaria per la connessione diretta ai canali CPU DH-485 SLC 500 5/01, 5/02 e 5/03 utilizzando il cavo di programmazione standard SLC 500 RJ-45.Connette anche agli isolatori 1747-AIC e ai terminali PanelView con porte DH-485.

Porta RS-232 DB9:Per la connessione a SLC 5/03 canale 0 e CPU superiori, isolatori 1761-NET-AIC, controller della serie 1761, terminali CompactLogix, FlexLogix, ControlLogix e PanelView con interfacce RS-232 DH-485.

L'interruttore del selettore passa tra questi due tipi di porta la porta attiva è confermata dalla visualizzazione dello stato del LED.

Applicazioni

Programmazione e monitoraggio del PLC SLC 500:Collegamento di un computer portatile di programmazione con il software di programmazione PLC applicabile alle CPU SLC 500 5/01, 5/02, 5/03 per l'upload, il download, il monitoraggio online e la diagnosi dei guasti.

Configurazione del terminale di PanelView:Caricamento e download di applicazioni HMI sui terminali dell'operatore di PanelView collegati alla rete DH-485.

Diagnostica della rete:Navigare sulla rete DH-485 per identificare i nodi connessi, verificare lo stato della comunicazione e diagnosticare i guasti della rete utilizzando RSLinx o strumenti diagnostici di rete compatibili.

Richiesta di dati storici:Connessione ai controller SLC 500 per il recupero dei dati di registrazione, il download dei record di produzione e la raccolta dei dati di manutenzione in strutture senza infrastrutture di rete permanenti al pannello di controllo.

Integrazione del sistema di trazione e di movimento:Accedere ai sistemi ControlLogix e CompactLogix tramite la porta RS-232 DB9 per la messa in servizio, la regolazione dei parametri e l'indagine dei guasti nei sistemi con opzioni di comunicazione DH-485.

Domande frequenti

Q1: Quale porta DH-485 su 1747-UIC viene utilizzata per quale tipo di CPU SLC 500?

La porta RJ-45 si collega alle CPU SLC 500 5/01, 5/02 e 5/03 tramite il cavo di programmazione standard SLC alla presa DH-485 RJ-45 della CPU. La porta RS-232 DB9 si collega alle CPU SLC 5/03 canale 0 (e 5/04,5/05 CPU), isolatori AIC+ e controller della serie 1761. Selezionare la porta e il cavo corretti per il dispositivo specifico a cui si accede utilizzare l'interruttore selettore per attivare la porta richiesta.

D2: Il 1747-UIC funziona con gli attuali sistemi operativi Windows?

Il 1747-UIC utilizza un driver incorporato compatibile con il protocollo di comunicazione DH-485 nelle versioni attuali del software di programmazione PLC industriale.Confirmare la compatibilità del driver con la versione installata di Windows dalla documentazione inclusa con il 1747-UIC. La compatibilità con Windows 10 e 11 è confermata dalla maggior parte degli utenti con installazioni di driver attuali.

D3: Può il 1747-UIC connettersi a più di un dispositivo DH-485 contemporaneamente?

Il 1747-UIC supporta una connessione DH-485 attiva alla volta. Può comunicare con più nodi sulla stessa rete DH-485 in sequenza (la rete stessa supporta fino a 32 nodi),ma una sola connessione computer/1747-UIC è attiva alla voltaUn convertitore per computer è la configurazione massima supportata.

D4: Cosa indicano i tre LED su 1747-UIC?

LED 1 (potenza): verde quando il convertitore riceve l'alimentazione USB e funziona normalmente. LED 2 (attività USB): lampeggia durante il trasferimento di dati USB tra il computer e il convertitore.LED 3 (attività DH-485): lampeggianti durante la comunicazione DH-485 sulla porta attiva. Nessuna attività su LED 3 quando si prevede una connessione DH-485 indica una discrepanza di cablaggio, cavo o protocollo.

D5: Il 1747-UIC può essere utilizzato senza il software RSLinx?

Il 1747-UIC comunica utilizzando il driver RSLinx DF1 RS-232 Full-Duplex ‡ un driver incorporato compatibile con il protocollo DH-485 standard.RSLinx o una piattaforma di comunicazione industriale compatibile è richiesta per il software di programmazione per comunicare attraverso il 1747-UIC al PLC o terminale di destinazione. Il funzionamento diretto senza driver non è supportato.
