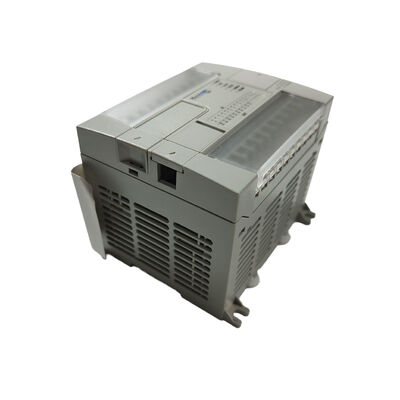

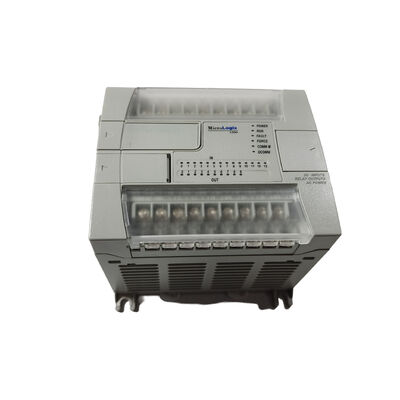

Un nuovo Allen Bradley sigillato 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controller 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240 V CA / 14 DI (10 standard + 4 veloci) / 10 relè / 6 KB / RS-232C multiprotocollo / Ricambio fuori produzione

14 input, ma non tutti e 14 sono uguali

I 14 ingressi digitali del 1762-L24BWA si dividono in due gruppi funzionalmente diversi e la distinzione è importante per il modo in cui è progettata la macchina.

10 ingressi standard da 24 V CC:Ingressi digitali standard filtrati per i normali segnali dei sensori: pulsanti, interruttori di finecorsa, sensori di prossimità e contatti relè. Il tempo di risposta è nell'ordine dei millisecondi, appropriato per tutte le normali attività di sequenziamento della macchina.

4 ingressi veloci 24VDC:Ingressi ad alta velocità con tempi di risposta significativamente più brevi: progettati per segnali che cambiano più velocemente di quanto gli ingressi standard possano acquisire in modo affidabile. Questi ingressi veloci gestiscono il conteggio dei treni di impulsi (misuratori di portata, impulsi encoder, contatori di produzione), segnali di trigger di breve durata e qualsiasi ingresso che deve essere rilevato all'interno di un singolo ciclo di scansione del PLC o tra scansioni. Su una macchina con un contatore di produzione a 200 impulsi al minuto e un trigger del cancello di scarto ad alta velocità, gli ingressi veloci gestiscono ciò che gli ingressi standard non possono gestire.

Questa suddivisione 10+4 è una scelta progettuale, non un incidente. Le macchine che necessitano solo di input di sensori standard utilizzano gli stessi 14 input senza che la funzionalità di input rapido serva a nessuno scopo. Le macchine che combinano sensori lenti con uno o due segnali ad alta velocità ottengono entrambi i tipi da un controller, senza un modulo contatore ad alta velocità separato.

Specifiche chiave

Porta RS-232C singola, quattro protocolli: una porta copre tutte le esigenze comuni

La porta RS-232C integrata del 1762-L24BWA supporta quattro protocolli di comunicazione da un singolo connettore fisico:

DF1:Protocollo seriale punto-punto di Allen-Bradley per la comunicazione diretta tra i terminali di programmazione MicroLogix e RSLogix 500 o tra le unità MicroLogix in modalità polling DF1.

DH-485:Rete multi-drop di Allen-Bradley che collega più controllori MicroLogix e SLC su un bus RS-485 condiviso. Il 1762-L24BWA si collega a una rete DH-485 esistente senza un modulo di comunicazione aggiuntivo.

ModBus RTU:Il protocollo Modbus standard del settore in formato binario RTU, che consente a MicroLogix 1200 di comunicare con azionamenti di terze parti, contatori di energia, I/O remoti e altri dispositivi con funzionalità Modbus come master o slave.

ASCII:Comunicazione seriale in modalità caratteri per lettori di codici a barre, bilance, stampanti per etichette e altri dispositivi a flusso di caratteri che inviano o ricevono dati in testo semplice.

Questa flessibilità del protocollo da una porta seriale rappresenta un vantaggio pratico nelle installazioni di macchine reali in cui il controller potrebbe dover connettersi a un'unità Modbus, ricevere dati da un lettore di codici a barre ed essere accessibile da un laptop di programmazione, il tutto dallo stesso connettore RS-232C in diverse configurazioni.

Scenari applicativi

Attrezzature per l'imballaggio compatto:Dieci sensori standard che monitorano il nastro di pellicola, la presenza del prodotto e le posizioni delle ganasce di tenuta. Quattro ingressi veloci che contano la produttività del prodotto da sensori fotoelettrici ad alta velocità. Dieci uscite relè che controllano il motore di avanzamento della pellicola, la saldatrice e la taglierina pneumatica. RS-232C in Modbus RTU che comunica con il servoazionamento per il posizionamento delle ganasce.

Trasportatore con conteggio batch:Ingressi standard per pulsanti stop/start e limiti di sicurezza. Ingressi veloci che contano gli impulsi del prodotto provenienti da un codificatore del trasportatore. Uscite relè che controllano i contattori del motore del trasportatore e i deviatori.

Ricambi di manutenzione per i sistemi MicroLogix 1200 installati:Il MicroLogix 1200 è stato ampiamente utilizzato negli anni 2000 nei pannelli compatti delle macchine. Una sostituzione del 1762-L24BWA ripristina la mappa degli indirizzi I/O originali, le assegnazioni rapide degli ingressi e la configurazione del protocollo RS-232C senza modifiche al programma.

Domande frequenti

D1: Qual è la differenza tra 1762-L24BWA e 1762-L24BXB?

Il 1762-L24BWA dispone di uscite relè (W) e alimentazione CA (A). Il 1762-L24BXB è dotato di uscite a transistor (X = sorgente CC) e di alimentazione CC. Le specifiche di ingresso e memoria sono le stesse. Scegliere BWA quando la macchina utilizza un'alimentazione CA e le uscite relè sono preferite per la flessibilità del carico; scegliere BXB quando sono richiesti un pannello di alimentazione a 24 V CC e uscite a transistor veloci.

D2: Quale software di programmazione viene utilizzato per il 1762-L24BWA?

RSLogix 500 (l'ambiente di programmazione MicroLogix/SLC 500 legacy di Rockwell) o Studio 5000 Logix Designer 500 (il pacchetto attuale che include la funzionalità RSLogix 500). La connessione avviene tramite la porta seriale RS-232C con un cavo di programmazione 1761-CBL-PM02 o equivalente oppure tramite USB con un adattatore 1747-UIC da USB a DH-485 se viene utilizzato il protocollo DH-485.

D3: Gli ingressi veloci possono contare gli impulsi dell'encoder per la misurazione della posizione?

Gli ingressi veloci possono accumulare conteggi di impulsi ad alta velocità provenienti da encoder o sensori a canale singolo. MicroLogix 1200 utilizza l'istruzione HSC (High Speed ​​Counter) per gestire i valori di conteggio degli ingressi veloci nel programma. Per il conteggio dell'encoder in quadratura (fase A/B) con rilevamento della direzione, verificare la configurazione specifica dell'HSC MicroLogix 1200 dal manuale di riferimento MicroLogix 1200: non tutti i modelli supportano l'ingresso in quadratura completa dai canali di ingresso veloci.

D4: È possibile aggiungere ulteriori I/O al 1762-L24BWA?

SÌ. MicroLogix 1200 supporta moduli I/O di espansione (serie 1762) collegati tramite la porta di espansione sul lato destro. I tipi disponibili includono moduli di ingresso digitale, uscita digitale (relè e transistor), I/O analogico e moduli di ingresso RTD/termocoppia. L'espansione massima dipende dal budget energetico del controller di base.
