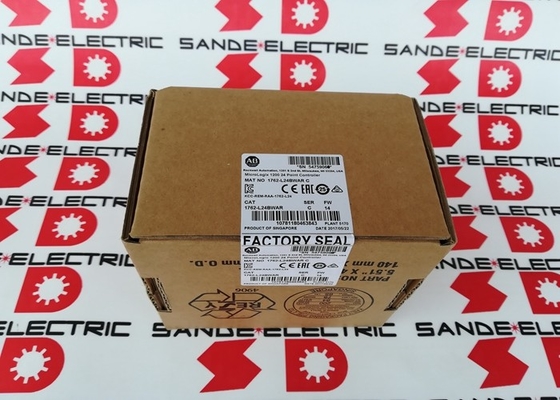

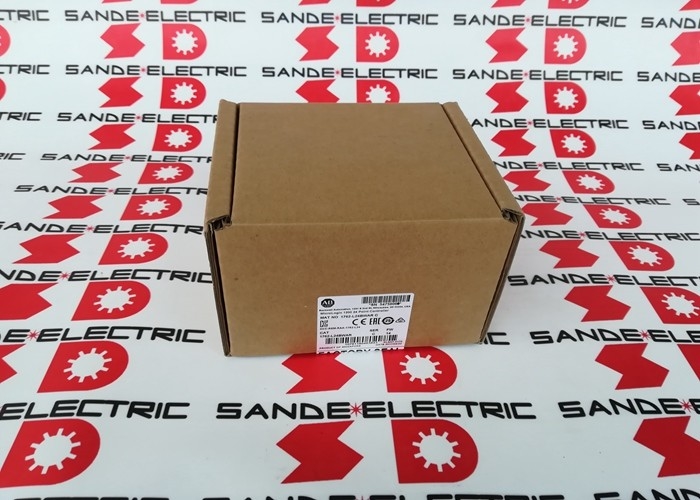

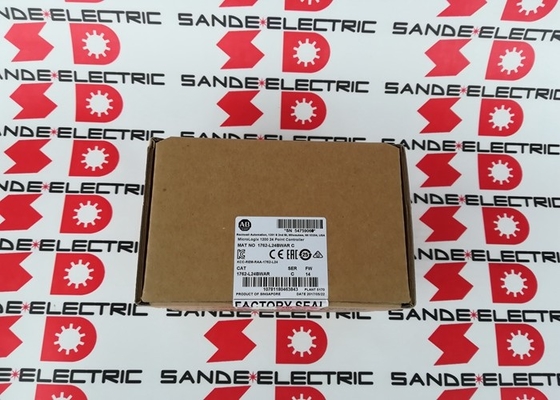

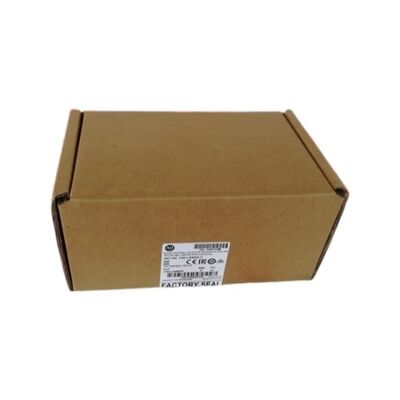

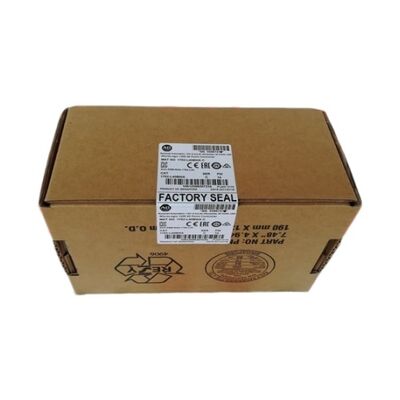

Una AB ALLEN BRADLEY 1762-L24BWAR -Fabbrica sigillata- 1762L24BWAR

1762-L24BWAR | MicroLogix 1200 — 120/240 VCA / 14 DI (10 standard + 4 veloci) / 10 relè / HMI extra + porta di programmazione / Fuori produzione nel 2022

1762-L24BWAR vs 1762-L24BWA: la porta che fa la differenza

Il 1762-L24BWAR e il 1762-L24BWA condividono la stessa configurazione I/O: 14 ingressi (10 standard + 4 veloci) e 10 uscite relè, lo stesso alimentatore CA e la stessa memoria e set di istruzioni. La differenza funzionale sta nel suffisso "R" — una porta dedicata aggiuntiva per connessioni HMI o di programmazione.

L'L24BWA standard fornisce una porta RS-232C che soddisfa tutte le esigenze di comunicazione: accesso alla programmazione, connessione HMI, Modbus RTU agli azionamenti e ASCII per i dispositivi periferici. Ogni connessione richiede la modifica della configurazione del protocollo della porta. L24BWAR aggiunge una seconda porta specificatamente per il funzionamento simultaneo dell'HMI: una porta mantiene la connessione di programmazione o la comunicazione dell'azionamento Modbus mentre l'altra sostiene il collegamento del pannello HMI senza commutazione di protocollo.

Per le installazioni di macchine con un pannello operatore permanente (PanelView o simile HMI con connessione RS-232C) che deve rimanere costantemente connesso mentre la macchina è in funzione e mentre un laptop si collega per il monitoraggio o la modifica del programma, L24BWAR elimina la necessità di scollegare l'HMI per collegare il cavo di programmazione. Entrambe le connessioni coesistono.

Specifiche chiave

10 ingressi standard + 4 ingressi veloci: due velocità di segnale da un controller

I 10 ingressi standard rispondono alla normale velocità del filtro di ingresso, adatto per pulsanti, interruttori di finecorsa, sensori fotoelettrici e tutti i tipici segnali di sequenziamento della macchina. I 4 ingressi veloci riducono il tempo di filtro per acquisire segnali di impulsi ad alta frequenza che gli ingressi standard potrebbero alterare o perdere: contatori di produzione da sensori ad alta velocità, impulsi di riferimento dell'encoder o segnali di trigger di breve durata.

Le 10 uscite relè forniscono una commutazione di campo indipendente dalla tensione. Le bobine di avviamento del motore a 230 V CA, i piloti delle elettrovalvole da 24 V CC e le spie di segnalazione da 24 V CC si collegano tutti alla stessa sezione di uscita relè: i contatti del relè sono isolati dall'alimentazione del PLC e accettano qualsiasi tensione di campo ad essi collegata entro il valore nominale dei contatti.

Scenari applicativi

Trasportatore compatto con HMI permanente:Un trasportatore di produzione con un touchscreen operatore fisso collegato tramite la porta HMI. I tecnici dell'assistenza accedono al programma per il monitoraggio online tramite la seconda porta durante la produzione, senza interrompere il display dell'operatore.

Stazione di confezionamento con conteggio a encoder:10 input standard per presenza materiale, completamento della sigillatura e stato del trasportatore. 4 ingressi veloci contano gli impulsi del prodotto ad alta velocità provenienti da un sensore fotoelettrico e accettano segnali di riferimento dell'encoder. 10 uscite relè controllano l'avanzamento della pellicola, l'elemento sigillante, la taglierina e il cancello di scarto.

Ricambi di manutenzione per i sistemi MicroLogix 1200 BWAR:La funzionalità dual-port di L24BWAR è stata specificata nei progetti di macchine in cui erano richieste connessioni HMI e di programmazione simultanee. Una sostituzione diretta di L24BWAR preserva l'architettura della porta originale senza ricablare o riconfigurare il protocollo.

Domande frequenti

D1: Qual è la differenza funzionale tra le varianti R e non R del 1762-L24BWA?

Il 1762-L24BWA dispone di una porta di comunicazione RS-232C. Il 1762-L24BWAR aggiunge una seconda porta, specificatamente designata per connessioni HMI o di programmazione. La seconda porta consente il collegamento simultaneo di un pannello HMI su una porta e di un laptop di programmazione o dispositivo Modbus sull'altra, senza richiedere l'arresto o la disconnessione della macchina durante l'accesso al programma.

D2: Quali protocolli supporta la porta HMI/programmazione aggiuntiva?

Entrambe le porte supportano lo stesso set di protocolli: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU e ASCII. La selezione della porta per ciascun protocollo viene configurata nella configurazione del canale del controller. In genere, a una porta viene assegnato DF1 per l'accesso alla programmazione e all'altra viene assegnato DF1 o DH-485 per la comunicazione HMI, ma entrambi i protocolli possono essere assegnati a entrambe le porte.

D3: È possibile aggiungere I/O di espansione al modulo 1762-L24BWAR?

SÌ. MicroLogix 1200 supporta i moduli I/O di espansione della serie 1762 collegati alla porta di espansione sul lato destro. Sono disponibili moduli di ingresso digitale, uscita digitale (relè e transistor), I/O analogico e RTD/termocoppia. La capacità di espansione totale è vincolata al budget energetico del controller: verificare l'assorbimento di corrente totale compresi tutti i moduli di espansione prima della messa in servizio.

D4: Quale software di programmazione viene utilizzato per il 1762-L24BWAR?

RSLogix 500 è l'ambiente di programmazione per la famiglia MicroLogix 1200. La connessione avviene tramite una delle porte RS-232C utilizzando un cavo seriale appropriato con un adattatore da USB a seriale per i laptop moderni. RSLogix 500 supporta il set di istruzioni MicroLogix 1200 che include istruzioni di contatore ad alta velocità (HSC), PID e stringa ASCII.

D5: Il 1762-L24BWAR è compatibile con lo stesso programma del 1762-L24BWA?

SÌ. L'indirizzamento I/O, il set di istruzioni, l'organizzazione della memoria e la struttura del programma sono identici tra L24BWA e L24BWAR. Un programma sviluppato per L24BWA viene eseguito direttamente su L24BWAR senza modifiche. L'unica differenza è la porta aggiuntiva, che richiede la configurazione di comunicazione del canale 1 per essere utilizzata. Le configurazioni di comunicazione del canale 0 esistenti vengono mantenute senza modifiche.
