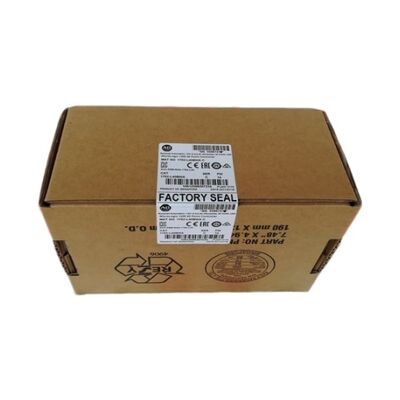

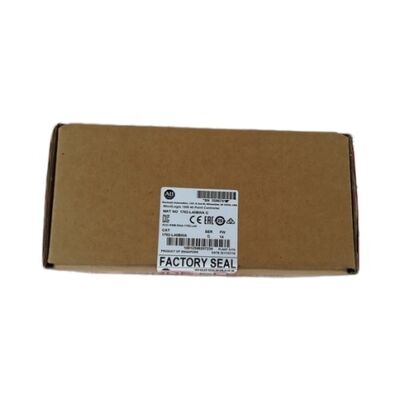

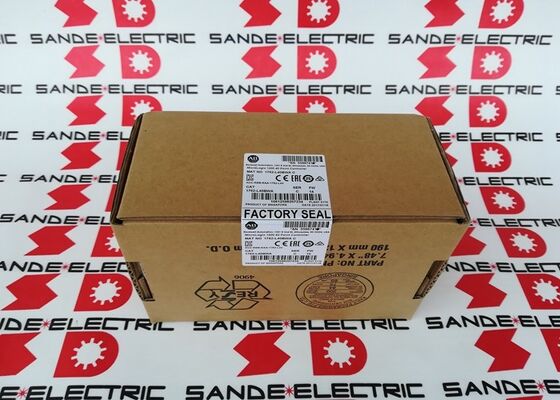

Una nuova AB PLC 1762-L40BWA Micrologix 1200 Fabbrica sigillata 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40 punti — 120/240 VCA / 24 DI (20 standard + 4 veloci) / 16 relè / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA vs L24BWA: gli I/O aggiuntivi che definiscono la scelta

La famiglia MicroLogix 1200 comprende diverse varianti di conteggio I/O. L40BWA e L24BWA sono i due modelli con uscita relè alimentati in CA: la stessa classe di alimentazione, la stessa memoria da 6 KB, la stessa porta RS-232C e supporto protocollo e lo stesso tipo di uscita relè. Ciò che differisce è il conteggio degli I/O:

L'L40BWA aggiunge 10 ingressi standard e 6 uscite relè, sufficienti a coprire l'intero cablaggio sul campo delle macchine che i 14 ingressi e le 10 uscite dell'L24BWA non possono gestire senza moduli di espansione. Per una macchina con 18 sensori, 4 pulsanti e un mix di 14 contattori motore, solenoidi per valvole e indicatori, L40BWA gestisce il cablaggio interamente all'interno dell'alloggiamento del controller.

Specifiche chiave

RS-232C: una porta, quattro protocolli

La singola porta seriale RS-232C supporta quattro modalità di comunicazione configurabili nel software:

DF1 full-duplex:Collegamento punto a punto a un laptop di programmazione RSLogix 500 o a un pannello HMI compatibile con DF1.

DH-485:Rete RS-485 multi-drop per un massimo di 32 nodi: controllori MicroLogix, terminali PanelView e sistemi di supervisione PC che condividono un cavo tramite adattatori 1761-NET-AIC.

ModBus RTU:Modbus standard del settore per la comunicazione con azionamenti, contatori di energia, I/O remoti e dispositivi di terze parti come master o slave.

ASCII:Modalità flusso di caratteri per lettori di codici a barre, bilance, stampanti per etichette e altri dispositivi con protocollo di testo.

Scenari applicativi

Macchine confezionatrici:20 ingressi sensore che monitorano il nastro della pellicola, la presenza del prodotto e i meccanismi. 4 ingressi veloci per il conteggio della produttività. 16 uscite relè che controllano attuatori form-fill-seal e contattori motore. Modbus RTU a un servoazionamento tramite RS-232C.

Sistemi di trasporto e smistamento:Sensori fotoelettrici e di prossimità su ingressi standard; contattori del motore, cancelli deviatori e uscite di allarme sui contatti relè. Collegamento DH-485 ad un terminale operatore PanelView.

Pezzi di ricambio per manutenzione:L'L40BWA è stato interrotto il 25 agosto 2021 ma rimane in servizio su molte macchine installate a livello globale. Una sostituzione diretta con lo stesso codice prodotto ripristina la mappa degli indirizzi I/O originali, le assegnazioni rapide degli ingressi e la configurazione della comunicazione RS-232C senza modifiche al programma.

Domande frequenti

D1: Qual è la differenza fondamentale tra 1762-L40BWA e 1762-L24BWA?

L'L24BWA fornisce 14 ingressi (10 standard + 4 veloci) e 10 uscite relè. L'L40BWA fornisce 24 ingressi (20 standard + 4 veloci) e 16 uscite relè. Entrambi hanno 6KB di memoria, porta RS-232C identica, supporto protocollo e alimentazione CA. Scegliere L40BWA quando l'applicazione richiede più di 14 ingressi o più di 10 uscite relè.

D2: Quale software di programmazione si collega al 1762-L40BWA?

RSLogix 500 è l'ambiente di programmazione per la famiglia MicroLogix 1200. La connessione avviene tramite la porta RS-232C utilizzando un cavo seriale appropriato (adattatore da USB a seriale per i moderni laptop). RSLogix 500 supporta il set di istruzioni MicroLogix 1200 che include HSC (contatore ad alta velocità), PID e gestione delle stringhe ASCII.

D3: È possibile aggiungere moduli I/O di espansione?

SÌ. MicroLogix 1200 supporta moduli di espansione della serie 1762: ingressi e uscite digitali (relè e transistor), I/O analogici, RTD/termocoppia e altri, collegati tramite la porta di espansione sul lato destro. Confermare il limite totale del modulo di espansione dalla documentazione di MicroLogix 1200 per la configurazione specifica.

Q4: Perché i 4 input veloci sono importanti: cosa possono rilevare che gli input standard non possono?

Gli ingressi standard applicano un tempo di filtro di diversi millisecondi per rimbalzare i contatti meccanici e respingere il rumore. Gli ingressi veloci riducono questo tempo di filtro, consentendo il rilevamento di impulsi più brevi rispetto alla finestra di filtro standard: contatori di produzione a diverse centinaia di impulsi al minuto, segnali di sensori fotoelettrici ad alta velocità o impulsi di encoder tra le scansioni del PLC. Per i sensori standard che commutano a velocità osservabili dall'uomo, gli ingressi standard funzionano in modo identico. Per i segnali che cambiano più velocemente di 5-10 volte al secondo, gli ingressi veloci impediscono conteggi mancati.

D5: Da dove viene acquistato il 1762-L40BWA dopo la sospensione?

Attraverso il mercato post-vendita dei pezzi di ricambio MicroLogix 1200: rivenditori di automazione industriale, fornitori in eccedenza testati e servizi specializzati di PLC legacy. La piattaforma MicroLogix 1200 ha un'ampia base installata globale; la variante del relè CA a 40 punti L40BWA appare regolarmente nel mercato post-vendita. Confermare il numero di catalogo 1762-L40BWA (non L24BWA o altri modelli) prima di ordinare.
