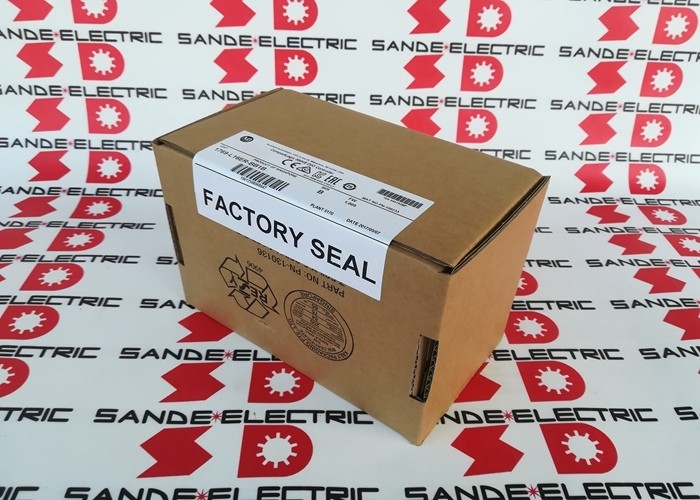

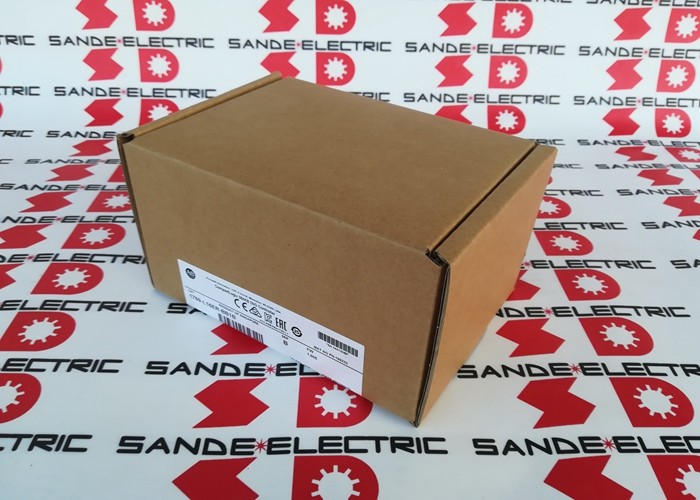

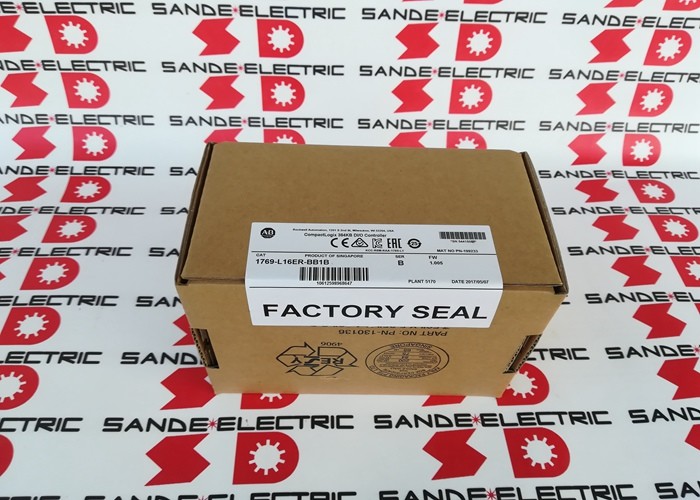

Un nuovo controller AB CompactLogix 5370 1769-L16ER-BB1B in scatola

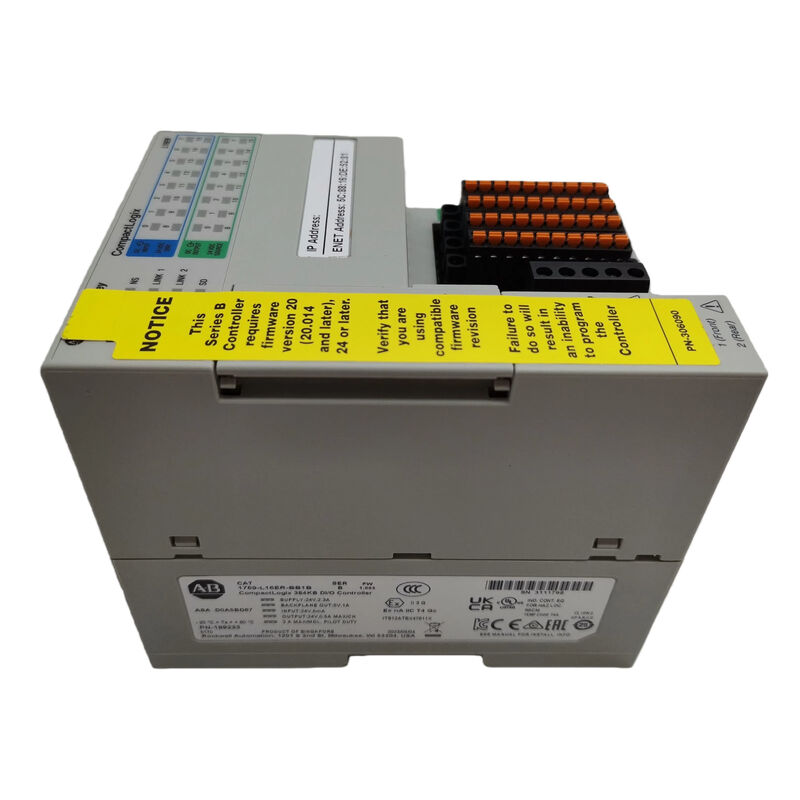

Controller L16 CompactLogix 1769-L16ER-BB1B di Allen-Bradley

Panoramica

Il 1769-L16ER-BB1B è un controller CompactLogix 5370 L1 progettato per il controllo di macchine compatto su EtherNet/IP.

Rockwell lo identifica come un controller CompactLogix L16 con 384 KB di memoria utente, 16 ingressi digitali e 16 uscite digitali integrati, doppie porte Ethernet con capacità DLR, fino a 6 moduli di espansione locali e una scheda SD da 1 GB fornita con il controller.

Le istruzioni di installazione di Rockwell indicano inoltre che il controller utilizza un alimentatore nominale da 24 VDC con un intervallo di ingresso da 10 a 28,8 VDC e che la porta USB è destinata alla programmazione locale temporanea piuttosto che a una connessione permanente.

Dati Tecnici

Valore Applicativo

Il 1769-L16ER-BB1B è ben adatto per celle macchina compatte, sistemi di imballaggio, nastri trasportatori, apparecchiature OEM modulari e piccole architetture EtherNet/IP dove I/O integrati e Ethernet a doppia porta sono più utili di un controller con rack più grande.

La letteratura di Rockwell sui controller CompactLogix 5370 L1 posiziona specificamente la famiglia L1 per applicazioni di piccole e medie dimensioni che richiedono un minor numero di assi, un ingombro ridotto e la capacità di rete DLR integrata.

Ciò rende questo controller particolarmente pratico in macchine dove lo spazio nel pannello è limitato ma sono ancora richiesti il controllo basato su Logix e l'integrazione EtherNet/IP.

Il suo valore nel lavoro di manutenzione è ugualmente forte.

Quando una macchina è stata originariamente progettata attorno all'ingombro dell' L16ER-BB1B, agli I/O integrati e al concetto di espansione POINT Bus, la sua sostituzione con lo stesso modello di solito preserva il layout del cabinet, la struttura di rete e le ipotesi del progetto in modo più pulito rispetto al passaggio a una classe di controller diversa.

Questa è un'inferenza ingegneristica basata sull'architettura pubblicata di I/O integrati, espansione a 6 moduli e abilitazione DLR del controller.

Prospettiva di Sostituzione e Selezione

Per lavori di sostituzione, il 1769-L16ER-BB1B dovrebbe essere abbinato per tipo di I/O integrati, classe di memoria, layout Ethernet e scala di espansione locale, non solo per il nome della famiglia CompactLogix.

Nei sistemi pratici, i dettagli che contano di più sono 16 ingressi sink / 16 uscite source, 384 KB di memoria, design DLR dual-Ethernet e intervallo di alimentazione da 10 a 28,8 VDC.

Abbinare lo stesso modello di controller è solitamente il modo più sicuro per evitare modifiche al cablaggio, alla rete e alla messa in servizio.

FAQ

D1: Che tipo di controller è il 1769-L16ER-BB1B?
È un controller CompactLogix 5370 L1 con I/O digitali integrati, doppie porte Ethernet e 384 KB di memoria utente.

In termini pratici, è un controller Logix compatto destinato a macchine EtherNet/IP di piccole e medie dimensioni piuttosto che a grandi sistemi basati su rack.

D2: Quali applicazioni si adattano meglio?
Si adatta a sistemi di automazione compatti come nastri trasportatori, macchine per imballaggio, skid modulari e celle macchina dove lo spazio nel pannello è limitato ma la programmazione Logix e EtherNet/IP sono ancora importanti.

La letteratura di Rockwell sui controller L1 posiziona esplicitamente la famiglia in applicazioni di piccole e medie dimensioni con un minor numero di assi e I/O.

D3: Perché DLR è importante su questo controller?
DLR aiuta a migliorare la resilienza nelle reti EtherNet/IP con topologia ad anello. Nelle installazioni di macchine pratiche, ciò può semplificare il layout dei dispositivi e ridurre l'effetto di un singolo percorso di rete perso.

D4: Perché la configurazione degli I/O integrati è importante?
Perché la disposizione integrata 16 DI / 16 DO fa parte di come la macchina originale è stata cablata.

Sostituire il controller con il tipo di I/O o lo stile di uscita errato può creare problemi immediati di cablaggio sul campo e di avvio.

D5: Cosa controllare prima di ordinare?
Controllare il numero di articolo installato, confermare la classe di memoria 384 KB, verificare 16 ingressi sink / 16 uscite source e assicurarsi che la macchina utilizzi la stessa alimentazione 24 VDC e lo stesso layout dual-Ethernet compatibile DLR.
