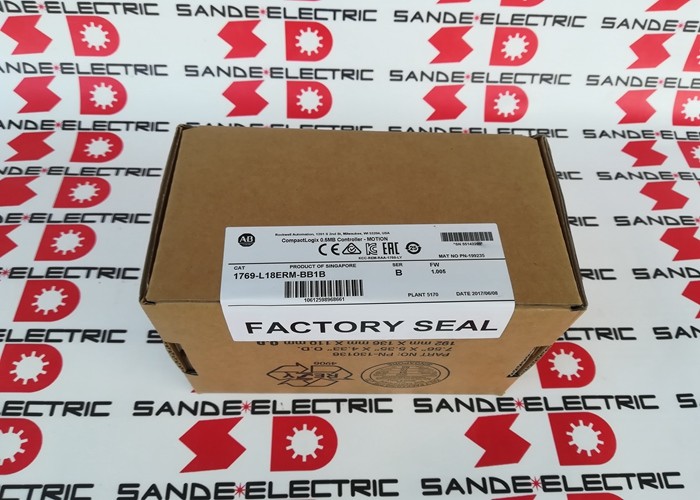

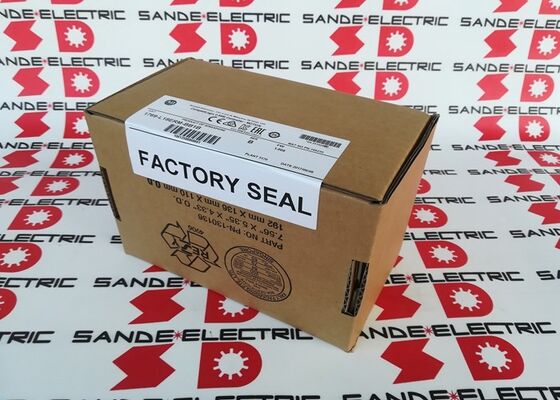

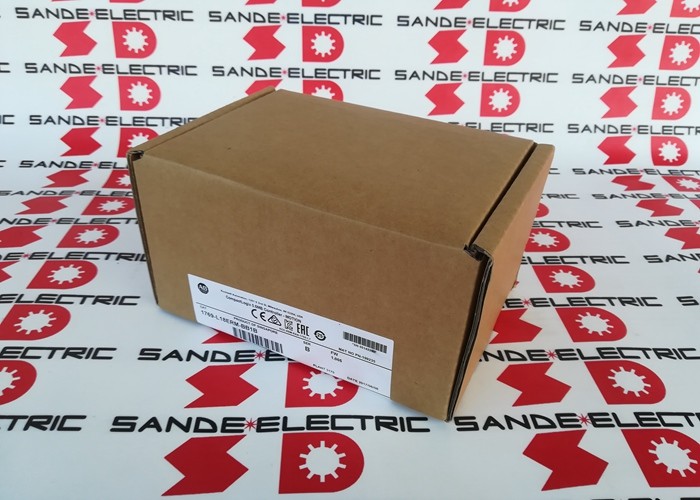

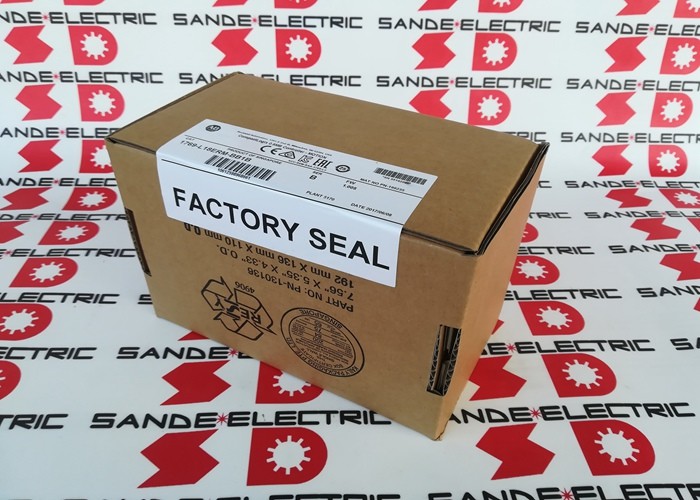

Un nuovo Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet Controller

Allen-Bradley 1769-L18ERM-BB1B CompactLogix Controller

Visualizzazione

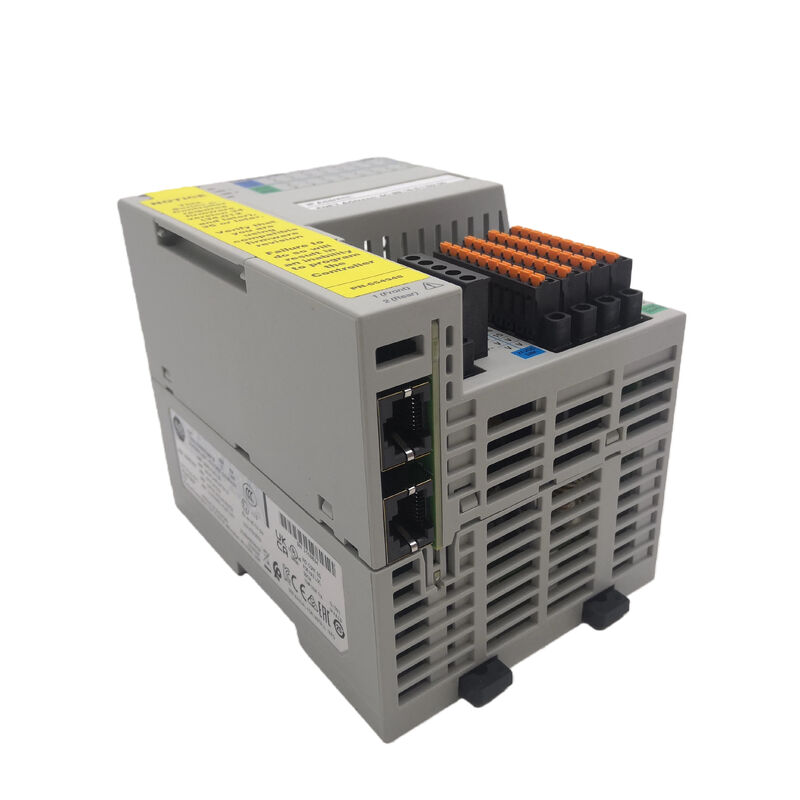

Il1769-L18ERM-BB1Bè unController CompactLogix 5370 L1costruito per il controllo di macchine compatte dove I/O incorporati, rete EtherNet/IP e movimento integrato devono essere collocati in una piccola piattaforma di controllo.

Rockwell e riferimenti distributori descrivono questo modello con512 KB di memoria utente,dual Ethernet con capacità di anello a livello di dispositivo,16 ingressi del lavandino,16 uscite di sorgente, sostegno perfino a 8 nodi Ethernet/IP, emovimento CIP a 2 assi con cinematica.

Esso utilizza anche il1734 POINT I/O backplaneper l'espansione, il che lo colloca in una classe di espansione diversa rispetto ai più grandi controller L2 e L3 basati su Compact I/O.

Dati tecnici

Valore di applicazione

Questo controller si adatta benesistemi di imballaggio compatti, trasportatori, stazioni di movimentazione dei materiali, pattini OEM e piccole celle di macchine basate su Ethernetdove una piattaforma Logix limitata ma capace è la soluzione giusta.

La combinazione diI/S incorporati,Ethernet doppio, eMovimento a due assiQuesto lo rende particolarmente pratico nelle macchine che hanno bisogno di una stretta integrazione tra sequenziamento di base e controllo del movimento della luce senza passare a una famiglia di controller più ampia.

Tale profilo di applicazione è un'inferenza di ingegneria ricavata dalle caratteristiche pubblicate di memoria, nodo, movimento e I/O POINT del controller.

Sostituzione e prospettiva di selezione

Per i lavori di sostituzione, il 1769-L18ERM-BB1B deve essere abbinato a:tipo di I/O incorporato, concetto di espansione POINT I/O, layout Ethernet e capacità di movimento, non solo dal cognome CompactLogix.

In pratica, i dettagli importanti sono:16 ingressi del lavandino / 16 uscite della sorgente, ilArchitettura L1, e ilMovimento CIP a 2 assicapacità.

Abbinare lo stesso controller di solito conserva sia il cablaggio della macchina che la struttura del progetto in modo più pulito rispetto al passaggio a un'altra classe Logix.

Domande frequenti

Q1: Che tipo di controller è 1769-L18ERM-BB1B?
Si tratta di unController CompactLogix 5370 L1con I/O digitale incorporato, doppia Ethernet e capacità di movimento integrata.

Nell'uso pratico, è finalizzato al controllo di macchine compatte piuttosto che a grandi sistemi di rack modulari.

D2: A quali applicazioni si adatta meglio?
Si adatta.macchine di piccole e medie dimensioniche hanno bisogno di controllo EtherNet/IP, impronta compatta e movimento integrato leggero.

Questa è un'inferenza di ingegneria basata sui dati pubblicati512 KB di memoria,Scala EtherNet/IP a 8 nodi, eMovimento a due assicapacità.

D3: Perché il supporto POINT I/O è importante qui?
Perché questo controller si espande attraverso il1734 POINT I/O backplane, non attraverso lo stile di espansione I/O Compact più grande utilizzato su alcuni altri modelli CompactLogix.

Questo influenza il modo in cui la macchina è cablata e come il controller si adatta all'architettura originale.

D4: Perché il movimento CIP a due assi è importante?
Perché consente al controller di gestire le attività di movimento di base direttamente su EtherNet/IP.

Nella progettazione pratica delle macchine, questo può ridurre la necessità di un processore di movimento separato nei sistemi più piccoli.

Q5: Cosa deve essere controllato prima di ordinare?
Controllare il codice del controller installato, confermare ilL1 / PUNTO I/OL'architettura, verificare la16 DI / 16 DOL'impostazione di un sistema di controllo del tempo è la seguente:Movimento a due assi- eDLR dual EthernetDisegno.
