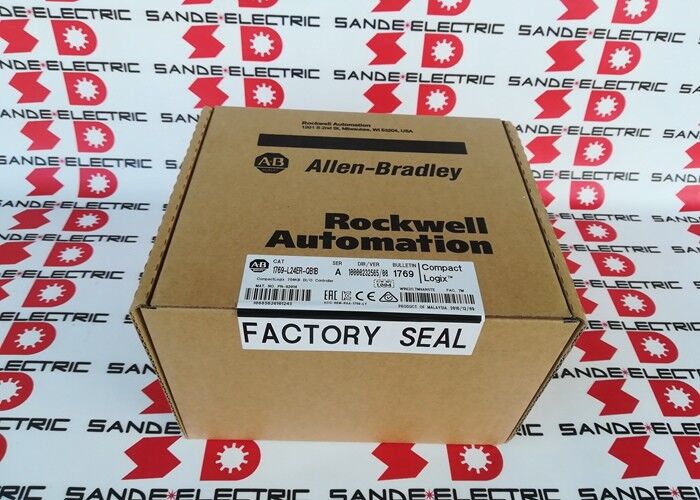

Uno nuovo Allen Bradley 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B. CompactLogix 5370 L2 750KB / 16 DI + 16 DO / Dual EtherNet / IP DLR / 4 moduli di espansione / 32 attività / 24VDC

Controller, I/O e alimentazione ¢ tutti integrati

Il 1769-L24ER-QB1B è un controller CompactLogix 5370 L2 ‡ una singola unità che combina il processore del controller, un alimentatore 24VDC incorporato e 32 punti I/O integrati in un unico alloggiamento.Il suffisso "QB1B" lo designa come la variante I/O integrata: 16 ingressi digitali e 16 uscite digitali su un singolo modulo I/O incorporato all'interno del corpo del controller.

Questa integrazione elimina la necessità di specificare, montare e cablare un'alimentazione separata e moduli di I/O separati per il requisito di base di I/O. Per una macchina con fino a 32 punti standard di I/O 24VDC,il controllore gestisce tutto da una posizione di rotaiaQuattro ulteriori moduli di espansione 1769 Compact I/O estendono il sistema quando i 32 punti incorporati non sono sufficienti.

Il 2A per punto di uscita (8A per comune) sulle uscite incorporate azionano direttamente carichi di corrente continua standarde lampade indicatrici senza apparecchiature di interposizione.

Specificità principali

Dual EtherNet/IP con DLR Resilient Network Topology

Entrambe le porte Ethernet formano uno switch integrato a due porte, che consente la topologia di rete DLR (Device Level Ring).Una singola rottura del cavo in qualsiasi parte dell' anello reindirizza automaticamente il traffico attraverso il percorso di sopravvivenzaPer gli ambienti di produzione in cui un guasto del cavo di rete avrebbe altrimenti fermato la linea, DLR fornisce resilienza a livello di anello senza un interruttore gestito esternamente.

Fino a 8 connessioni di nodi EtherNet/IP supportano stazioni di I/O distribuite, unità con interfacce EtherNet/IP, adattatori I/O remoti e pannelli HMI sulla stessa rete.un modulo di scanner 1769-SDN nel bus di espansione aggiunge una rete master DeviceNet.

32 compiti e 100 programmi ¢ flessibilità dell'architettura del programma

L'architettura dell'attività supporta fino a 32 attività indipendenti, continuative, periodiche o guidate da eventi, ciascuna delle quali può ospitare fino a 100 programmi.controllo del movimento, controllo I/O e gestione dei dati HMI per eseguire in attività separate con priorità e intervalli di esecuzione indipendenti, senza richiedere più controller.

Scenari di applicazione

Macchine per imballaggi e trasportatori compatti:16 ingressi di sensori incorporati, 16 uscite di solenoidi e motori incorporati e un alimentatore a 24VDC in una sola unità.

Celle della macchina con dispositivi DeviceNet:Un modulo 1769-SDN nel bus di espansione aggiunge una rete DeviceNet per unità, sensori e attuatori già collegati a DeviceNet.

Integrazione del pannello OEM:L'alimentazione integrata elimina il trasformatore esterno o l'alimentazione in modalità switch per il controller.e moduli base di I/O.

Domande frequenti

Q1: Qual è la capacità di corrente di uscita delle 16 uscite incorporate?

Ciascuna delle 16 uscite incorporate fornisce 2A a 24VDC. Otto uscite condividono ogni terminale comune, con il comune denominato a 8A in totale.assicurare che l'assunzione di corrente combinata di tutte le uscite simultaneamente attive su una corrente comune non superi 8A.

D2: DeviceNet può essere utilizzato con il 1769-L24ER-QB1B?

Sì, tramite il modulo di scansione 1769-SDN installato in una delle quattro slot di espansione.Questo consuma una delle quattro posizioni disponibili del modulo di espansione locale.

Q3: Quale software di programmazione viene utilizzato per il 1769-L24ER-QB1B?

Studio 5000 Logix Designer è l'ambiente di programmazione standard per la famiglia CompactLogix 5370.La connessione avviene tramite la porta USB per la programmazione diretta o tramite la porta EtherNet/IP per la programmazione di rete. Il controller supporta linguaggi di programmazione Ladder Diagram, Structured Text, Function Block Diagram e Sequential Function Chart.

D4: Cosa offre la scheda SD oltre alla memoria?

La scheda SD da 1 GB (inclusa; supporta fino a 2 GB) funge da archiviazione di programmi non volatili, un target di log di dati per file di ricette e record di eventi e un supporto per l'aggiornamento del firmware.Il backup del programma sulla scheda SD fornisce la capacità di recupero senza un terminale di programmazione un controller di sostituzione può caricare dalla scheda SD automaticamente al momento dell'accensione.

D5: In che modo il 1769-L24ER-QB1B differisce dal 1769-L24ER-QBFC1B?

Il QB1B ha un modulo I/O incorporato (16 ingressi DC + 16 uscite DC).Il QBFC1B è adatto alle applicazioni che richiedono un'I/S analogica integrata o un conteggio ad alta velocità; il QB1B riguarda le applicazioni in cui è sufficiente l'I/S digitale standard.
