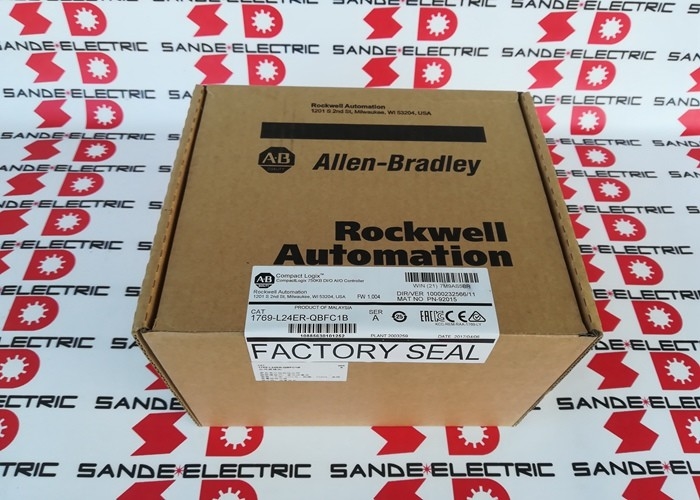

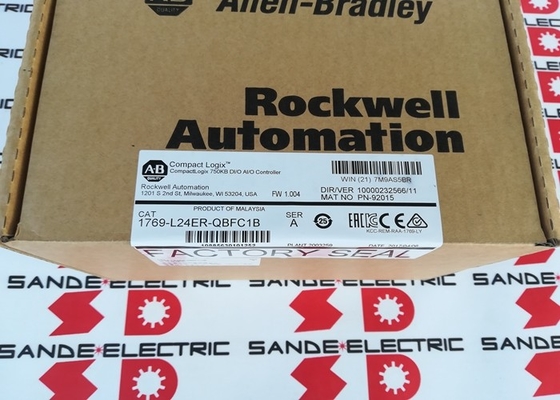

Nuovo e originale Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Allen-Bradley 1769-L24ER-QBFC1B CompactLogix Controller

Visualizzazione

Il1769-L24ER-QBFC1B è unController CompactLogix 5370 L2 destinato ad applicazioni di macchine compatte che necessitano di una maggiore varietà di I/O di bordo rispetto a quella che può offrire un controller digitale integrato di base.

I dati di configurazione Rockwell e i riferimenti ai prodotti industriali lo descrivono con750 KB di memoria utente,doppia porta EtherNet/IP con capacità DLR,16 ingressi di corrente continua,16 uscite di corrente continua,4 ingressi analogici universali,2 uscite analogiche,4 contatori ad alta velocità e supporto perfino a 4 moduli locali 1769 Compact I/O.

Esso comprende anche una1 GB scheda SD, supportifino a 2 GB, e utilizza un24 VDC alimentazione integrata.

Dati tecnici

Valore di applicazione

Questo controller si adatta beneGli schizzi OEM, le attrezzature di imballaggio, le stazioni di processo compatte, le celle delle macchine e i pannelli di automazione in cui i segnali digitali e analogici devono essere gestiti direttamente dal corpo del controller.

Il suo più grande vantaggio pratico è che combinaI/S digitale integrato, I/S analogo, conteggio ad alta velocità e doppia Ethernet in un'unità compatta, che può ridurre il numero di moduli e semplificare la progettazione del gabinetto.

L'adattamento dell'applicazione è una inferenza di ingegneria basata sul mix di I/O incorporato pubblicato e sui limiti di espansione locale del controller.

Sostituzione e prospettiva di selezione

Per il lavoro di sostituzione, il 1769-L24ER-QBFC1B deve essere abbinato a:mix I/O incorporato, capacità analogica, struttura Ethernet e scala di espansione locale, non solo dal nome di famiglia CompactLogix.

In pratica, i dettagli importanti sono i seguenti:750 KB di memoria,16/16 I/O digitali,4 AI / 2 AO struttura analoga, e laLimite di espansione di I/O Compact a 4 moduli.

La corrispondenza dello stesso modello è di solito il modo più sicuro per preservare sia il cablaggio di campo che il ruolo del controller nella macchina.

Domande frequenti

Q1: Che tipo di controller è 1769-L24ER-QBFC1B?
Si tratta di unController CompactLogix 5370 L2 con I/O digitali e analogici incorporati, doppia Ethernet e capacità di espansione locale di I/O Compact.

D2: A quali applicazioni si adatta meglio?
Si adatta.sistemi di macchine compatte che richiedono una gestione digitale e analogica integrata senza aggiungere immediatamente moduli analogici separati.

Tale profilo di utilizzo è una inferenza di ingegneria basata sul mix di I/O incorporati e sulla scala compatta pubblicati dal controller.

D3: Perché i canali analogici sono importanti su questo modello?
Perché la costruzione in4 ingressi analogici universali e2 uscite analogiche consentono al controller di supportare direttamente le attività miste di sensore e circuito di controllo.

In uno scrigno pratico, questo può ridurre l'utilizzo di slot e semplificare il layout dell'hardware.

D4: Perché i contatori ad alta velocità sono importanti qui?
Perché permettono al controller di gestire gli ingressi di impulsi digitali veloci senza richiedere un modulo di conteggio separato per molte applicazioni compatte.

Questa è un'inferenza di ingegneria basata sui controller pubblicatiQuattro contatori ad alta velocità.

Q5: Cosa deve essere controllato prima di ordinare?
Controllare il codice del controller installato, confermare ilClasse di memoria 750 KB, verificare la richiestamix di I/O digitale e analogico, e assicurarsi che la macchina utilizzi la stessa4 moduli di espansione locale esistema DLR dual Ethernet.
