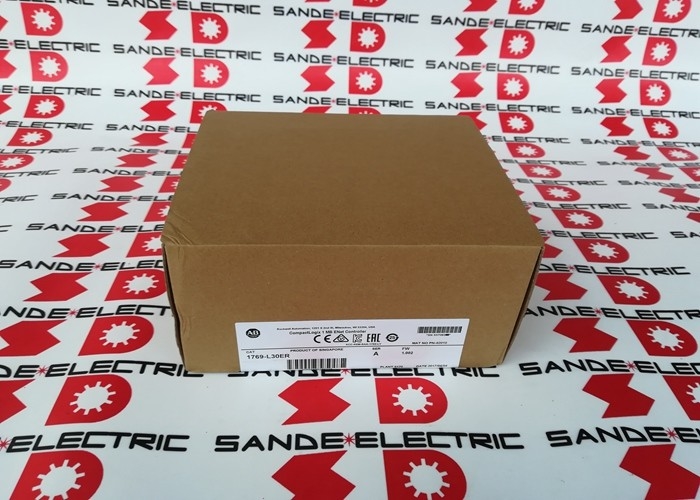

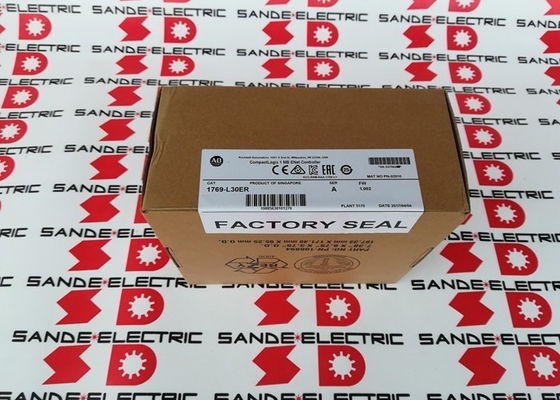

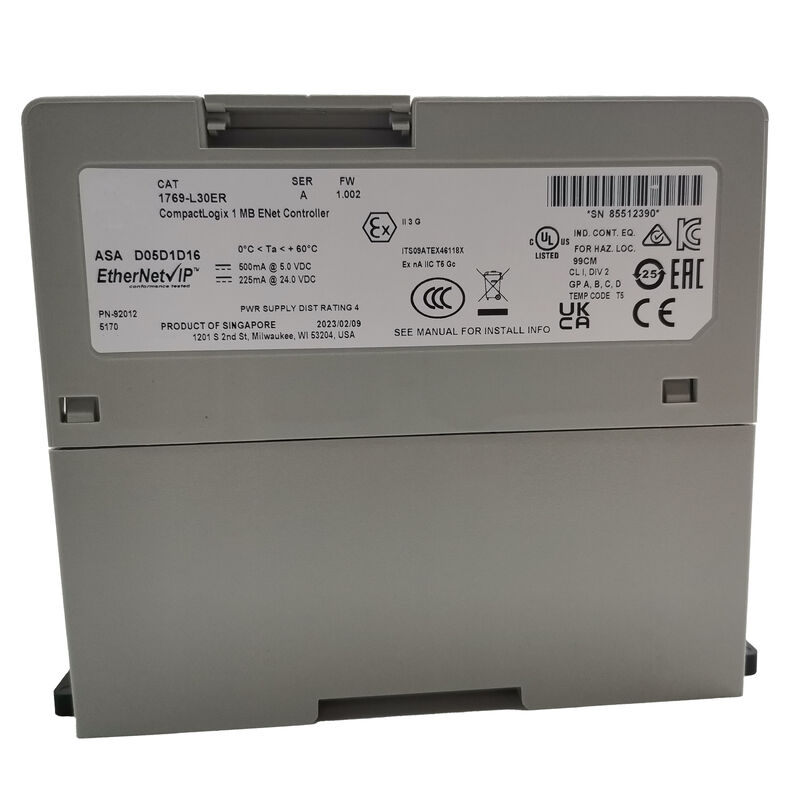

Un nuovo AB PLC 1769-L30ER 1769L30ER CompactLogix Processor 1769-L3OER

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 nodi / 8 moduli I/O / 32 compiti / USB / 30V Isolamento / DIN o pannello montato

1769-L30ER contro le varianti L3 adiacenti ️ Scegliere quella giusta

La gamma CompactLogix 5370 L3 comprende diverse varianti che condividono la stessa memoria da 1 MB, doppia EtherNet/IP e 8 specifiche di slot I/O locali.Le differenze sono funzionali piuttosto che basate sulla capacità:

Il 1769-L30ER è la configurazione L3 di base: rete EtherNet/IP completa e capacità DLR, memoria di programma di 1 MB, 8 slot di espansione, dual Ethernet con DLR ma nessuna capacità di asse CIP Motion.per il controllo delle macchine, sequenziamento, gestione distribuita di I/O e connettività HMI senza coordinamento dell'asse servo, l'L30ER fornisce il set completo di funzionalità a un costo inferiore rispetto all'L30ERM in grado di muoversi.

Il supercondensatore integrato mantiene il valore dell'orologio in tempo reale (RTC) durante la perdita di potenza, una caratteristica assente nella variante NSE.che rende la norma L30ER la specifica corretta per le applicazioni non pericolose che richiedono dati con timing preciso o esecuzione di programmi basati sul tempo dopo il ripristino dell'alimentazione.

Specificità principali

Sincronizzazione CIP ️ Tempo coordinato attraverso la rete EtherNet/IP

Il 1769-L30ER supporta CIP Sync, che distribuisce un riferimento di tempo comune su tutti i dispositivi EtherNet/IP della rete utilizzando il protocollo IEEE 1588 Precision Time.timestamp su eventi registrati in diversi nodi drivePer l'analisi post-evento e il monitoraggio della produzioneQuesto rende la sequenza di eventi in tutto il sistema distribuito leggibile e affidabile.

Scenari di applicazione

Linee di imballaggio ad alta velocità:CIP Motion gestisce la servosincronizzazione; CIP Sync timestamps ogni evento attraverso la linea.

Sistemi automatizzati di magazzino:Granate, trasportatori e scanner di codici a barre che funzionano come nodi EtherNet/IP sotto coordinamento L30ER. Fino a 16 dispositivi sull'anello; DLR protegge dai guasti del cavo.

Stazioni di trattamento delle acque:Sensori di livello, misuratori di portata e attuatori di valvole di pompa su stazioni di I/O distribuite.

Sistema di controllo multi-controller collaborativo:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.

Nota di installazione e cablaggio

• I moduli di I/S di espansione non devono superare 8 in totale; il bilancio complessivo di potenza deve essere verificato su tutti i moduli
• Utilizzare per tutte le connessioni EtherNet/IP un cavo a coppia tortuosa protetto da schermo industriale; tenerlo separato dal cavo di alimentazione
• La scheda SD memorizza i backup del programma e gli aggiornamenti del firmware non serve come mezzo di esecuzione in tempo di esecuzione
• Ambiente del pannello: umidità ambiente ≤ 85% RH (non condensabile); assicurare una ventilazione adeguata
• Confermare la configurazione dell'indirizzo IP prima della prima accensione per evitare conflitti di rete sui segmenti condivisi

Domande frequenti

D1: Qual è la differenza pratica tra il 1769-L30ER e il 1769-L30ERM?

L'L30ERM aggiunge la capacità del controller CIP Motion (4 assi servo) alla stessa piattaforma hardware.Il L30ER non ha funzione di movimento CIP non può controllare i servo drive Kinetix come assi di movimento CIP coordinatiSe l'applicazione richiede solo un controllo discreto e di processo (senza coordinamento del movimento servo), l'L30ER è la specifica corretta e più conveniente.è necessaria la L30ERM.

D2: Quale software di programmazione si collega al 1769-L30ER?

Studio 5000 Logix Designer è l'ambiente di programmazione per la famiglia CompactLogix 5370.Studio 5000 supporta il diagramma della scalaIl 1769-L30ER supporta Logix Designer versione 20 e successive.

D3: Quanti punti di I/O locali forniscono 8 moduli di espansione?

Il conteggio dei punti dipende dai moduli I/O 1769 Compact selezionati.Moduli a 32 punti ad alta densità in tutte e 8 le slot forniscono 256 punti di I/O localiIl limite di 8 slot è il vincolo hardware; all'interno di tale limite, la selezione del modulo determina il numero totale di punti.

D4: A che cosa serve l'isolamento continuo a 30 V?

L'isolamento continuo a 30 V è la tensione nominale per l'isolamento di base tra le interfacce USB, Ethernet e bus interne del controller.Definisce la separazione elettrica che protegge dalle differenze di tensione in modalità comune tra il regolatore e i dispositivi connessiIn pratica, questa classificazione significa che le porte di comunicazione del controller non sono isolate per applicazioni ad alta tensione deve essere utilizzato un adeguato hardware di isolamento tra il regolatore e il cablaggio di campo.
