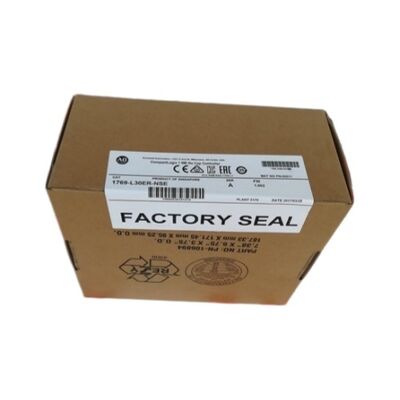

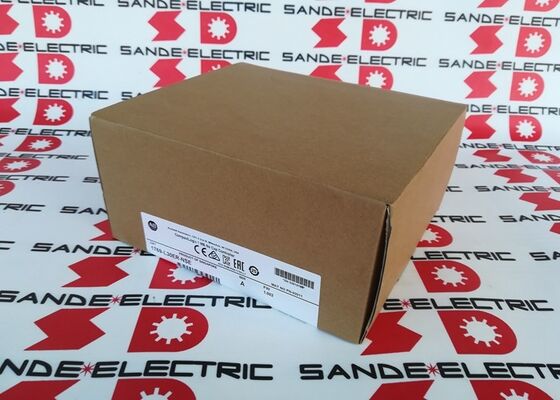

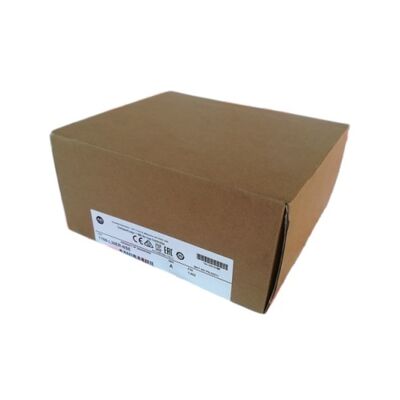

Nuovo ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 nodi / 8 moduli I/O / No Supercap / Location pericolosa / USB / 1GB SD

NSE No Supercap La specifica che definisce questo modello

Il 1769-L30ER-NSE e lo standard 1769-L30ER sono funzionalmente identici in termini di memoria, capacità Ethernet, espansione I/O e programmazione.- No, no.contenere un supercondensatore per il backup energetico in clock in tempo reale (RTC).

I controller CompactLogix 5370 standard utilizzano un supercondensatore interno per mantenere l'orologio in tempo reale durante la perdita di potenza.̇ che in taluni ambienti costituisce un rischio di arco o di accensione.

Per gli impianti inLuoghi pericolosi di classe I Divisione 2 (Div 2) o Zona 2- quando possono essere presenti gas o vapori infiammabili in condizioni anormali - le apparecchiature devono essere non incendibili o destinate all'area pericolosa.Eliminazione del supercondensatore elimina la potenziale fonte di accensioneIl 1769-L30ER-NSE è la specifica CompactLogix 5370 L3 che soddisfa questo requisito.

Se è necessario un backup dell'orologio in tempo reale durante la perdita di corrente nell'applicazione di posizione pericolosa, la scheda SD fornisce la continuità di archiviazione del programma.

Specificità principali

Dual EtherNet/IP con capacità di rete a 16 nodi

Entrambe le porte Ethernet formano uno switch integrato a due porte che supporta la topologia DLR (Device Level Ring).Un anello DLR connette i dispositivi EtherNet/IP in un ciclo chiuso con una singola rottura del cavo in qualsiasi luogo, reindirizzando il traffico attraverso il percorso di sopravvivenza senza alcun intervento manualeFino a 16 connessioni di nodi EtherNet/IP coprono i requisiti distribuiti di I/O, unità e HMI della maggior parte delle installazioni di macchine compatte.

Otto posizioni locali del modulo di espansione I/O 1769 Compact gestiscono I/O locali senza consumare il budget dei nodi EtherNet/IP.La porta USB fornisce l'accesso alla programmazione locale e gli aggiornamenti del firmware senza occupare la larghezza di banda della rete.

Scenari di applicazione

Controllo del pannello di posizione pericolosa:I pannelli di processo petrolchimici classificati nella classe I divisione 2 richiedono un hardware di controllo non incombente.La variante NSE elimina il rischio dell'arco di supercondensatore fornendo al contempo la piena funzionalità CompactLogix 5370 L3, DLR resilienza, e 1 MB di memoria di programma.

Capo pozzo o automazione di lavorazione di petrolio e gas:Se occasionalmente può essere presente vapore infiammabile, il regolatore NSE installa senza richiedere un'ulteriore camera a prova di esplosione per contenere la variante standard dotata di supercondensatore.

Sostituzione diretta degli impianti NSE esistenti:La corrispondenza del suffisso NSE al momento della sostituzione di un regolatore installato preserva la conformità al luogo di pericolo senza una nuova valutazione.

Domande frequenti

D1: Cosa significa NSE e perché è importante?

I controller CompactLogix 5370 standard utilizzano un supercondensatore per mantenere l'orologio in tempo reale durante la perdita di potenza.Nella classe I, divisione 2 e zona 2, classificazione delle zone pericolose, un supercondensatore rappresenta una potenziale sorgente di arco/accensione.

D2: La rimozione del supercondensatore influisce sul programma del controller o sulla conservazione dei dati?

La conservazione dei programmi è gestita dalla scheda SD, non dal supercondensatore.Ciò che si perde in caso di perdita di corrente nella variante NSE è il valore dell'orologio in tempo reale l'orologio si reimposta quando viene ripristinata la correnteSe l'applicazione richiede una precisione RTC, una fonte esterna di sincronizzazione del tempo di rete fornisce il riferimento dell'orologio dopo il ripristino dell'alimentazione.

Q3: Quali tipi di fili sono compatibili con il blocco terminale?

22 ̊14 AWG rame massiccio o 22 ̊16 AWG filo di rame a strascico a 90°C. Il blocco terminale di sostituzione è 1769-RTBN18.Queste specifiche riguardano il cablaggio di campo standard 24VDC utilizzato nei pannelli di controllo compatti.

Q4: Quale software di programmazione viene utilizzato per il 1769-L30ER-NSE?

Studio 5000 Logix Designer è l'ambiente di programmazione standard per la famiglia CompactLogix 5370.La connessione avviene tramite la porta USB per la programmazione diretta o tramite la porta EtherNet/IP per il download di programmi basati su reteIl 1769-L30ER-NSE supporta tutti e quattro i linguaggi di programmazione IEC 61131-3: Schema di scala, testo strutturato, diagramma di blocchi di funzione e grafico di funzione sequenziale.

D5: Il 1769-L30ER-NSE può sostituire lo standard 1769-L30ER in un luogo non pericoloso?

La variante NSE è funzionalmente equivalente allo standard 1769-L30ER in tutte le sue funzionalità, tranne il backup RTC in caso di perdita di corrente.In luoghi non pericolosi in cui è richiesta la precisione dell'orologio in tempo reale dopo il ripristino dell'alimentazione, la variante standard con supercondensatore è una specifica migliore. Per le applicazioni che non richiedono precisione RTC o non utilizzano la sincronizzazione del tempo di rete, la variante NSE funziona identicamente.
