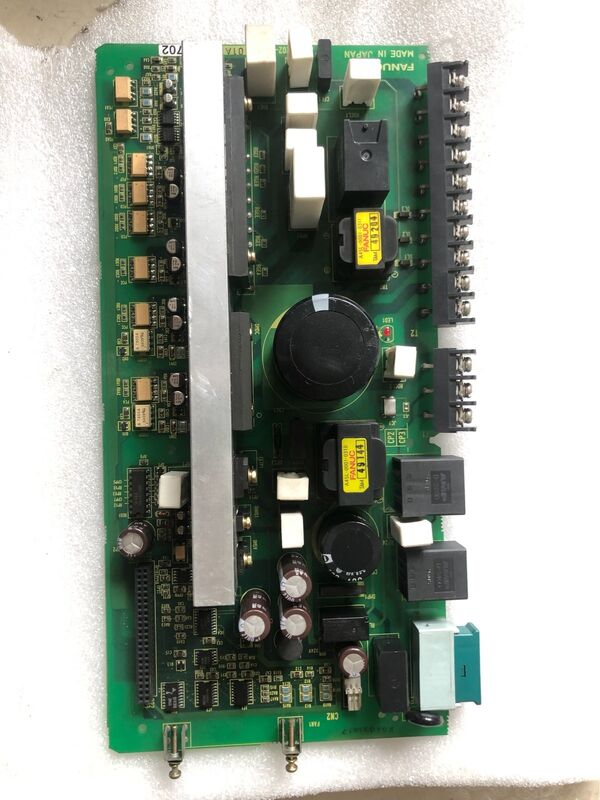

Nuovo Fanuc CNC Circuit Board Servo Driver Board A16B-2202-0184

A16B-2202-0184 FANUC A16B-2202 Serie PCB 018x Range / Alpha Drive Board / CNC Drive Ricambio

A16B-2202 Famiglia di schede di azionamento FANUC Alpha

La serie A16B-2202 è una famiglia di schede di componenti di azionamento FANUC Alpha confermata, che comprende schede di cablaggio, PCB di interfaccia di alimentazione e schede di circuito interno per servoamplificatori Alpha,moduli di alimentazione, e spindle drive.

Le schede confermate della serie A16B-2202 includono PCB che servono:

• Moduli servomoduli alfa SVM (tabelle di cablaggio dei servoamplificatori)
• Moduli di alimentazione alfa PSM (confermato: A16B-2202-0542 all'interno del PSM A06B-6081-H103)
• Moduli a fusione alfa SPM

L'A16B-2202-0184 nella posizione 018x occupa la gamma iniziale della numerazione A16B-2202 la gamma 018x riflette una precedente generazione di componenti di azionamento Alpha all'interno della serie.

Informazioni chiave sul prodotto

A16B-2202 Schede di azionamento ¢ livello di interfaccia di alimentazione

I moduli di azionamento FANUC Alpha utilizzano schede della serie A16B-2202 come PCB di interfaccia power-stage all'interno di ciascun modulo di azionamento.

Connessione di fase di alimentazione:Segnali di tracciamento del gate, uscite dei sensori di corrente e segnali di rilevamento difetti tra l'hardware di alimentazione del modulo di tracciamento e il suo PCB di controllo.

Monitoraggio della protezione:Raccogliere i segnali di temperatura, di sovraccorrente e di guasto del bus dalla fase di alimentazione e presentarli all'elettronica di controllo per un'azione protettiva.

Routing del connettore:Fornire i punti di connessione fisici per i terminali di alimentazione, i cavi sensori e i segnali di controllo all'interno della struttura del modulo di propulsione.

Scenari di applicazione

Errore della scheda motore alfa:Un servo o modulo di alimentazione FANUC Alpha sviluppa guasti di fase di alimentazione. A16B-2202-0184 è identificato dalla sua etichetta all'interno del modulo di trasmissione.

Manutenzione dell'unità:Un impianto di produzione che mantiene le scorte di dispositivi di azionamento FANUC Alpha A16B-2202-0184 per il modulo specifico di azionamento in cui è installato.

Domande frequenti

D1: Come posso confermare che A16B-2202-0184 sia la scheda corretta per la mia unità FANUC Alpha?

Leggere il numero di parte dall'etichetta della scheda all'interno del modulo di azionamento.Riferimento incrociato con la tabella delle parti di ricambio del manuale di manutenzione FANUC Alpha applicabile per confermare la posizione della scheda all'interno del modulo di propulsione specifico.

D2: Qual è la relazione tra A16B-2202-0184 e il PCB di controllo nello stesso modulo di azionamento?

I moduli di azionamento alfa contengono due schede principali. A16B-2202-0184 gestisce le connessioni a livello di potenza Un controllo separato del PCB gestisce l'algoritmo di guida, comunicazione e regolazione servo. Entrambi devono funzionare correttamente affinché l'azionamento funzioni.

D3: Quali sintomi di allarme indicano un guasto della scheda A16B-2202-0184?

L'allarme di fase di alimentazione indica un guasto della scheda di comando.e test di alimentazione correttamente ma allarmi di livello di potenza persistono, A16B-2202-0184 è la prossima priorità diagnostica.

D4: Quali sono le precauzioni ESD e di sicurezza applicabili quando si manipola A16B-2202-0184?

Verificare che la tensione del bus DC sia inferiore ai livelli di sicurezza prima di accedere alle schede interne ¢ I moduli di azionamento Alpha mantengono la carica del bus dopo la disattivazione.Maniglia A16B-2202-0184 con una cinghia antistatica sul polso su una superficie protetta da ESD.
