Fanuc CNC Circuit Board PLC Module GE Position Coder Interface A20B-2100-0270

A20B-2100-0270∙ FANUC 4 assi di rilevamento di posizione Interfaccia PCB SDU1 / 16i / 18i / 21i Interfaccia di feedback dell' asse CNC

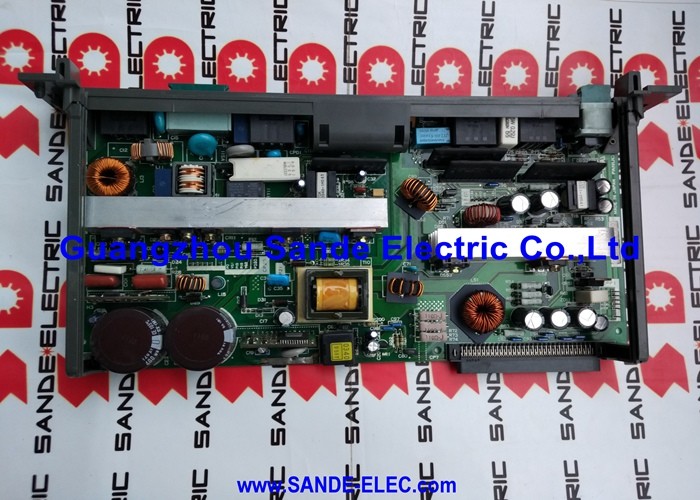

A20B-2100-0270 Il PCB all'interno del modulo di interfaccia del rivelatore SDU1

L'A20B-2100-0270 è il circuito stampato centrale del modulo SDU1 (Servo/Scale Detector Unit) FANUC A02B-0236-C203.Questo modulo è lo strato di interfaccia hardware che si trova tra l'unità di controllo CNC FANUC serie i e i rilevatori di posizione.

Nell'architettura CNC FANUC serie i, il modulo SDU1 (contenente A20B-2100-0270) gestisce i segnali del rilevatore di posizione per i quattro assi di base:

Condizionamento del segnale:Il PCB riceve il codificatore grezzo o i segnali di feedback di scala da ciascun asse e li condizionae convertendoli nel formato richiesto dall'algoritmo di controllo servo del CNC per il calcolo della posizione e della velocità.

Monitoraggio dei guasti:Il PCB monitora i segnali dei rilevatori in arrivo per le anomalie ∙ fili rotti, impulsi mancanti,e errori di livello del segnale che indicherebbero guasti dell'encoder o della scala generando condizioni di allarme appropriate al CNC.

Specificità principali

A02B-0236-C203 L'assemblaggio del modulo SDU1

Il PCB A20B-2100-0270 è montato all'interno del modulo A02B-0236-C203 SDU1.e componenti aggiuntivi (compreso un fusibile alfa A60L-0001-0290#LM20) accanto al PCB A20B-2100-0270In macchine utensili di grandi dimensioni, più moduli SDU possono essere configurati con un modulo master primario e moduli slave per gestire assi aggiuntivi oltre i quattro assi di base.

Scenari di applicazione

Errore dell'interfaccia del rilevatore di posizione in CNC serie i:Un centro di lavorazione FANUC 18i sviluppa condizioni di servoallarme su uno o più assi ̇ i segnali del rilevatore di posizione provenienti da tali assi non vengono letti correttamente dal CNC.Il modulo A02B-0236-C203 SDU1 è identificato come difettoso, con A20B-2100-0270 come PCB all'interno.

Interfaccia di sostituzione del codificatore CNC 16i:Un centro di tornitura della serie 16i FANUC richiede la sostituzione della PCB dell'interfaccia del rilevatore di posizione come parte di una revisione dell'unità di controllo CNC.

Domande frequenti

D1: Qual è la differenza tra A20B-2100-0270 (il PCB) e A02B-0236-C203 (il modulo)?

A20B-2100-0270 è la scheda di circuito stampato nudo il componente elettronico contenente il circuito di elaborazione del segnale.e assemblaggio elettronico completo che include A20B-2100-0270 come PCB principale più un fusibile Alpha e altri componentiQuando il PCB non funziona, A20B-2100-0270 può essere sostituito indipendentemente se l'alloggiamento e i connettori del modulo sono indenni.

D2: Quali allarmi CNC indicano un guasto A20B-2100-0270?

I guasti dell'interfaccia del rilevatore di posizione producono servo allarmi al FANUC CNC o allarmi di segnale di feedback correlati su uno o più assiLa designazione dell'asse dell'allarme indica quale percorso di retroazione dell'asse ha fallito, indicando il circuito di interfaccia del rilevatore specifico su A20B-2100-0270.Se il codificatore stesso e il suo cavo test correttamente ma l'allarme persiste, il PCB è l'obiettivo diagnostico.

D3: A20B-2100-0270 supporta il feedback su scala lineare e gli encoder rotanti?

Il modulo SDU1 e il suo PCB A20B-2100-0270 sono progettati per interfacciarsi con i tipi di rilevatori di posizione FANUCsistemi a scala lineareI tipi specifici di rilevatori supportati dipendono dalla configurazione hardware del modulo SDU1 e dalla documentazione hardware FANUC serie i applicabile al CNC in questione.

D4: Quali precauzioni ESD si applicano quando si manipola A20B-2100-0270?

Azionare completamente l'unità di controllo CNC prima di accedere al modulo SDU1 o al suo PCB.Il PCB contiene circuiti di elaborazione del segnale analogico di precisione per il feedback dell'encoder questi sono particolarmente sensibili alle scariche elettrostatiche. Sostituire il fusibile alfa (A60L-0001-0290#LM20) se è esploso durante l'evento di guasto.
