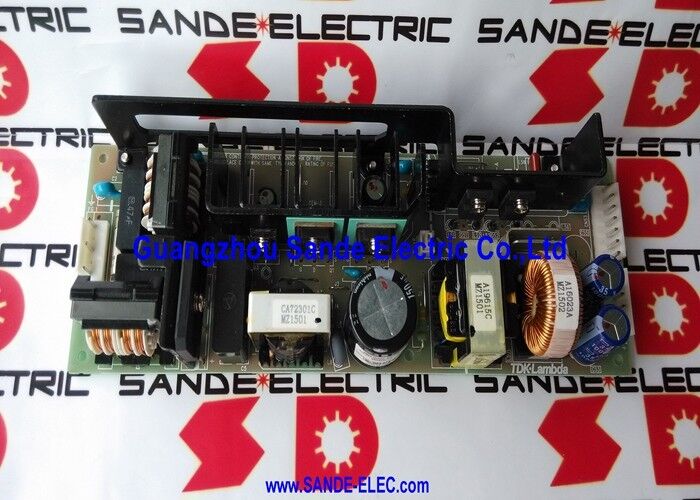

Unità di alimentazione Lambda programmabile DENSEI TDK ZWS150AF-24 J

ZWS150AF-24/J | Alimentatore a telaio aperto CA/CC TDK-Lambda da 150 W — Ingresso universale 24 V/6,3 A/85–265 V CA/Correzione del fattore di potenza/Connettori JST

ZWS150AF: telaio aperto compatto da 150 W per uso industriale

ZWS150AF-24/J è l'alimentatore open frame a uscita singola da 150 W di TDK-Lambda nella classe 24 V: un'unità di conversione di potenza CA/CC compatta, montata su scheda, progettata per l'integrazione in apparecchiature industriali. Il formato a telaio aperto, rispetto agli alimentatori chiusi o su guida DIN, consente di integrare l'alimentatore direttamente nel telaio o nei telai delle apparecchiature dove lo spazio è limitato e l'apparecchiatura host fornisce la propria protezione del contenitore.

Il suffisso "/J" identifica la versione del connettore JST: le connessioni di uscita e ingresso vengono effettuate tramite connettori plug-in della serie JST anziché terminali a vite, semplificando l'assemblaggio e la gestione dei cavi nella produzione OEM.

Specifiche chiave

Ingresso universale: compatibilità energetica globale

L'intervallo di ingresso CA 85–265 V di ZWS150AF-24/J copre la gamma completa di tensioni di alimentazione CA industriali e commerciali globali:

85–100 V CA:Standard di alimentazione industriale giapponese (100 V) e alcune tensioni di alimentazione regionali.

120 V CA:Standard residenziale e industriale leggero nordamericano.

200–240 V CA:Standard industriale e residenziale europeo monofase.

220–265 V CA:Molti standard industriali asiatici e dei mercati emergenti.

Un singolo alimentatore ZWS150AF-24/J funziona correttamente con qualsiasi alimentazione da 85 V a 265 V CA senza modifiche o cambi di intervallo, rendendolo un vero alimentatore per uso globale adatto ad apparecchiature vendute in più mercati.

Scenari applicativi

Alimentazione di apparecchiature per l'automazione di fabbrica:Un armadio di controllo contenente moduli PLC, pannelli HMI e hardware I/O richiede un'alimentazione regolata a 24 V CC. ZWS150AF-24/J fornisce 151 W di alimentazione continua a 24 V con ingresso CA universale, supportando la distribuzione globale dell'apparecchiatura senza varianti di alimentazione.

Sostituzione dell'alimentatore del sistema CNC FANUC:Un sistema di controllo CNC FANUC dotato di A14L-0156-0001#24 sviluppa guasti all'alimentazione. Lo ZWS150AF-24/J si conferma come unità di conversione di potenza all'interno di questo gruppo.

Domande frequenti

D1: Cosa significa il suffisso "/J" nella ZWS150AF-24/J?

Il simbolo "/J" identifica la variante del connettore JST dell'alimentatore ZWS150AF-24. La base ZWS150AF-24 utilizza terminali a vite per il cablaggio di ingresso e uscita. La versione "/J" sostituisce i terminali a vite con connettori plug-in della serie JST, consentendo collegamenti di cablaggio precablati durante l'assemblaggio dell'apparecchiatura. I connettori JST forniscono una connessione sicura e resistente alla trazione e sono particolarmente adatti agli ambienti di produzione OEM in cui l'assemblaggio del cablaggio e l'installazione dell'alimentatore sono operazioni separate.

Q2: Qual è l'intervallo di regolazione della tensione di uscita di ZWS150AF-24/J?

La tensione di uscita a 24 V è regolabile ±10% rispetto al valore nominale — impostabile tra circa 21,6 V e 26,4 V tramite un potenziometro trimmer integrato. Ciò consente la regolazione precisa dell'alimentazione per compensare la caduta di tensione del cavo nel sistema di distribuzione o per soddisfare l'esatto requisito di tensione di un carico collegato.

D3: ZWS150AF-24/J richiede una ventola esterna per il funzionamento a pieno carico?

La potenza nominale di 151,2 W è specificata per il raffreddamento a convezione (aria naturale): non è richiesta aria forzata al livello di potenza nominale entro l'intervallo di temperatura specificato (da −10 °C a +70 °C). Tuttavia, se la temperatura ambiente all'interno dell'involucro dell'apparecchiatura host supera i 50°C a pieno carico, potrebbe essere necessario un declassamento della corrente di uscita. La serie ZWS150AF ha una temperatura nominale massima di 70°C con raffreddamento a convezione, adatto alla maggior parte degli ambienti con armadi industriali.

D4: L'intervallo di ingresso CA da 85 a 265 V è continuamente variabile o esistono impostazioni di tensione specifiche?

L'ingresso è continuamente variabile nell'intera gamma 85–265 V CA: non è richiesta alcuna modifica o interruttore di selezione della gamma. Il front-end PFC e il raddrizzatore ad ampio range all'interno dello ZWS150AF-24/J gestiscono automaticamente la variazione della tensione di ingresso. L'alimentatore può essere collegato direttamente a qualsiasi fonte di alimentazione CA compresa nell'intervallo senza alcun intervento da parte dell'utente.

Q5: Quali protezioni include ZWS150AF-24/J?

Lo ZWS150AF-24/J incorpora funzioni di protezione SMPS standard: protezione da sovracorrente (OCP: limita la corrente in uscita prima che l'alimentatore venga danneggiato), protezione da sovratensione (OVP: interrompe l'alimentazione se la tensione in uscita supera il livello di sicurezza, proteggendo i carichi collegati) e protezione transitoria in ingresso (sopprime i picchi di tensione sull'ingresso CA). L'alimentatore fornisce inoltre una corrente di dispersione a terra inferiore a 0,5 mA, soddisfacendo i requisiti di sicurezza per le apparecchiature in cui è regolamentata la dispersione a terra.
