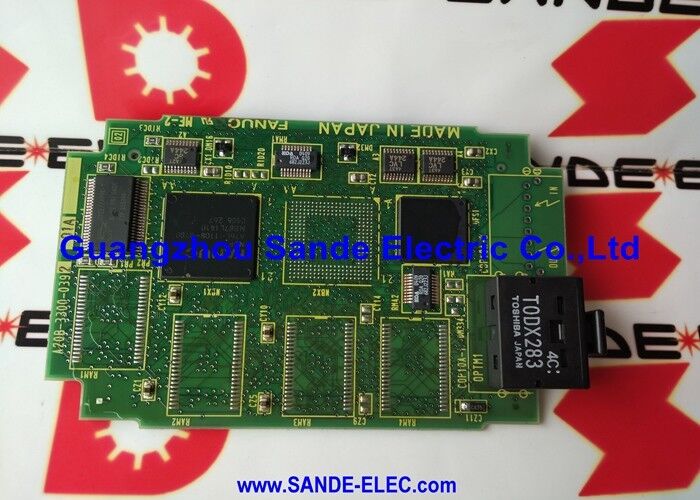

OEM Fanuc mother PCB board replacement A02B-0098-B511

A02B-0098-B511 FANUC Serie 0-C CNC Backplane Motherboard Controllo Zero-C / Master Board / 2,48 kg / I/O digitale

A02B-0098-B511 La fondazione dell'unità di controllo della serie 0-C

The A02B-0098-B511 is the backplane (also called motherboard or master board) of the FANUC Series 0-C CNC control unit — the structural and electrical backbone into which all of the CNC's individual boards and modules install. L'unità di controllo CNC completa della serie 0-C è costruita attorno a questo assemblaggio A02B-0098-B511, con ogni scheda funzionale che occupa uno slot definito.

Un'unità di controllo completa della serie 0-C costruita su A02B-0098-B511 può ospitare:

Specificità principali

Backplane come hub del sistema

Il backplane A02B-0098-B511 fornisce più di un semplice slot fisico per carte:

Distribuzione dell'energia:Il backplane trasporta le tensioni di alimentazione DC regolate dall'unità di alimentazione a tutte le schede installate ogni scheda attinge la sua alimentazione richiesta dal bus di alimentazione interno del backplane.

Autobus dati:Il backplane porta il bus dati interno del CNC, collegando la CPU principale (sulla scheda madre PCB) a tutte le schede di opzioni installatee le schede di comunicazione scambiano dati tramite questo bus interno.

Routing del segnale:Le linee di segnale specifiche comunicazione seriale, segnali di abilitazione/disattivazione, segnali di allarme sono indirizzate attraverso il piano posteriore alle posizioni appropriate della scheda.

Scenari di applicazione

Sfida del piano posteriore della serie 0-C:Un'unità di controllo CNC FANUC serie 0-C o 0-TC presenta guasti sistemici ¢ più schede sono colpite contemporaneamente,o il CNC non si accende affatto nonostante i singoli test della scheda non mostrino difetti evidenti. A02B-0098-B511 è indagato come il difetto di backplane. Sostituzione del backplane assembly (con le schede trasferite dall'unità originale) ripristina il funzionamento CNC.

Ricostruzione dell'unità di controllo della serie 0-TC:Un impianto di produzione che ricostruisce un vecchio centro di tornitura CNC della serie 0-TC utilizza A02B-0098-B511 come base per il backplane per l'installazione di set di tavole ben noti.

Domande frequenti

D1: Qual è la differenza tra A02B-0098-B511 (il backplane) e A20B-2000-0175 (il PCB della scheda madre)?

L'A02B-0098-B511 è l'assemblaggio fisico del backplane, il telaio strutturale con slot per schede, il bus di alimentazione interno e la scheda del backplane del bus dati.L'A20B-2000-0175 è il principale PCB della scheda madre della CPU che si inserisce nello slot designato sul backplaneEntrambi sono necessari per un'unità di controllo completa della serie 0-C ̇ il backplane fornisce l'alloggiamento e l'interconnessione; la scheda madre fornisce il processore principale e la logica di controllo del CNC.

D2: Quale set completo di schede è necessario per un CNC della serie 0-TC funzionante su A02B-0098-B511?

Un'unità di controllo della serie 0-TC confermata su A02B-0098-B511 richiede: la scheda madre (A20B-2000-0175), una scheda di memoria (come A16B-2201-0101), una scheda I/O (come A16B-1212-0220 tipo C7),una scheda di controllo dell'asse (come A16B-2200-0391 per 1/2 assi), e un'unità di alimentazione (come A16B-1212-0100). Le specifiche varianti di scheda richieste dipendono dalla configurazione del CNC (conteggio degli assi, dimensioni della memoria, conteggio I/O).

D3: L'A02B-0098-B511 può essere utilizzato come sostituzione di un backplane della serie 0-C o 0-TC esistente?

Sì, a condizione che l'intero set di schede dell'unità originale sia trasferito intatto.Quando si spostano le assi su un piano posteriore di ricambio, trasferire tutte le schede dall'unità originale per mantenere la configurazione esistente.

D4: Quale copia di sicurezza dei dati è necessaria prima di sostituire A02B-0098-B511?

Se le schede vengono trasferite intatte sul nuovo backplane, i dati CNC memorizzati rimangono nelle schede di memoria e non dovrebbero essere influenzati dalla sostituzione del backplane.eseguire sempre una copia di backup completa del CNC prima di qualsiasi manutenzione dei parametri, programmi di parti, scala del PMC e dati degli strumenti, nel caso in cui i dati vengano influenzati durante il trasferimento della tavola.

D5: Quali sono le precauzioni di sicurezza e di ESD applicabili quando si manipola A02B-0098-B511?

Azionare completamente l'unità di controllo CNC e isolare l'alimentazione prima di accedere ai componenti interni.Le singole schede rimosse dal piano posteriore devono essere maneggiate con cinghie antistatiche ¢ i PCB contengono dispositivi logici CMOS sensibili alla scarica elettrostaticaSeguire le procedure del manuale di manutenzione FANUC serie 0-C per la rimozione e l'installazione della scheda.
