CP 5412 Processore di comunicazione Siemens A2 ISA Card 6GK1541-2BA00

6GK1541-2BA00 | Siemens SIMATIC NET CP 5412/A2 Scheda PROFIBUS ISA — Collegamento da PG/PC a Profibus / 16 bit / Versione 2

CP 5412/A2 — Il gateway Profibus per PG e PC

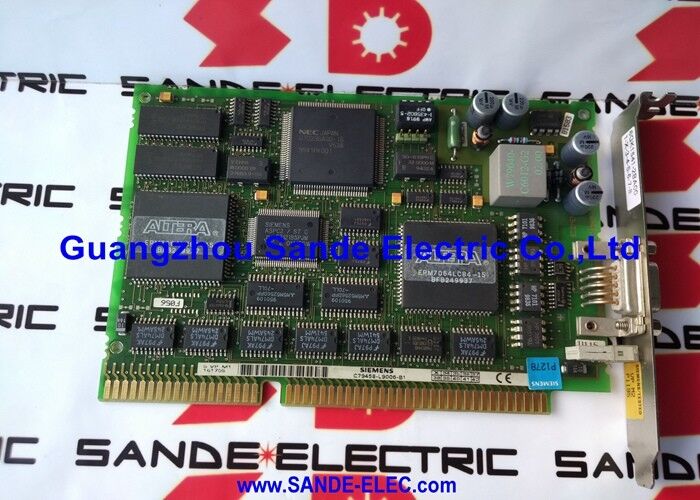

Il 6GK1541-2BA00 è il CP 5412/A2 — una scheda processore di comunicazione SIMATIC NET che si installa nello slot del bus ISA di un PC e fornisce un'interfaccia master o slave Profibus. Questa scheda era la soluzione hardware standard per il collegamento di Siemens PG (dispositivi di programmazione) e PC generici che eseguono STEP 5, STEP 7 o altri software di ingegneria e diagnostica SIMATIC alle reti di bus di campo Profibus DP/FMS.

Il CP 5412/A2 ("A2" = versione hardware 2) fornisce il livello fisico, la temporizzazione e la gestione del protocollo Profibus necessari che la porta parallela o seriale di un PC standard non può fornire: Profibus richiede una comunicazione specifica in tempo reale che una scheda processore dedicata gestisce indipendentemente dalla CPU principale del PC.

Specifiche chiave

Profibus: lo standard del bus di campo industriale

Profibus (Process Field Bus) è uno standard di bus di campo industriale ampiamente utilizzato nei sistemi PLC Siemens Siemens, nelle macchine CNC SINUMERIK, nei sistemi di azionamento SIMODRIVE e nella strumentazione di processo:

Profibus DP (periferia decentralizzata):La variante più comune, progettata per lo scambio rapido di dati tra un controller master (PLC o CNC) e slave I/O distribuiti (stazioni I/O remote, azionamenti, sensori). DP funziona a velocità fino a 12 Mbit/s.

Profibus FMS (Specifica dei messaggi di campo):Una variante più vecchia per lo scambio di dati tra dispositivi di campo intelligenti, meno comunemente utilizzata rispetto a DP.

Il 6GK1541-2BA00 CP 5412/A2 fornisce al PC la capacità di agire come nodo master o slave Profibus, consentendo al software di programmazione STEP 5 o STEP 7 di connettersi online al PLC, leggere la diagnostica, monitorare gli stati I/O e scaricare programmi direttamente sulla rete Profibus.

Scenari applicativi

Collegamento da PG/PC a rete Profibus:Un PG Siemens che esegue il software di ingegneria STEP 7 deve essere collegato a una rete Profibus DP per programmare o diagnosticare un sistema PLC SIMATIC S7. Il 6GK1541-2BA00 CP 5412/A2 mette a disposizione l'interfaccia Profibus dallo slot ISA del PG.

Accesso diagnostico per sistemi Profibus preesistenti:Un tecnico di manutenzione deve diagnosticare una vecchia rete Profibus DP utilizzando un PG o un PC industriale con uno slot ISA. La scheda 6GK1541-2BA00 fornisce la connessione di rete fisica e la gestione del protocollo per il software diagnostico.

Domande frequenti

D1: Quale software è necessario per utilizzare 6GK1541-2BA00 per la comunicazione Profibus?

Il CP 5412/A2 necessita di un driver Windows e del software SIMATIC NET, solitamente fornito come parte del pacchetto software PC SIMATIC NET o dell'installazione del software di engineering STEP 7. L'indirizzo Profibus e i parametri di comunicazione della scheda vengono configurati tramite lo strumento di configurazione dell'interfaccia SIMATIC NET. La versione software specifica deve essere compatibile con il sistema operativo host e con la revisione hardware del CP 5412/A2.

Q2: Quale sistema operativo supporta 6GK1541-2BA00?

Il CP 5412/A2 è stato concepito per i sistemi operativi Microsoft Windows attuali nel periodo di produzione – principalmente Windows NT, Windows 98 e Windows 2000. Il supporto per i sistemi operativi successivi dipende dalla versione software SIMATIC NET disponibile per l'hardware del CP 5412. La revisione hardware A2 corrisponde all'ambiente software disponibile alla fine degli anni '90 e all'inizio degli anni 2000.

D3: Qual è la differenza tra le schede CP CP 5412/A2 e le successive schede CP Profibus (come ad esempio CP 5611)?

Il CP 5412/A2 (6GK1541-2BA00) utilizza il vecchio bus ISA: si adatta agli slot di espansione ISA presenti nei vecchi dispositivi PG e nei PC industriali degli anni '90. Le schede successive come CP 5611 e CP 5613 utilizzano il bus PCI, che ha sostituito ISA nelle moderne architetture PC. Le schede PCI forniscono una maggiore larghezza di banda del bus e sono compatibili con l'hardware dei PC della generazione attuale. Il CP 5412/A2 è specifico per apparecchiature dotate di ISA: non può essere installato in uno slot PCI.

Q4: Quali cavi e connettori Profibus sono necessari con 6GK1541-2BA00?

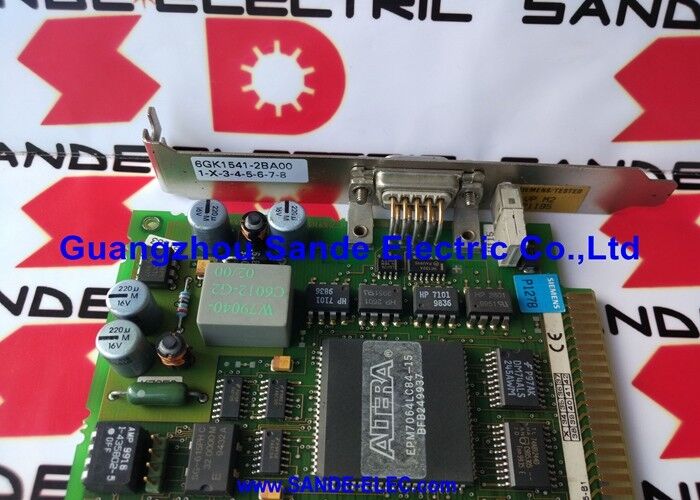

Il Profibus DP/FMS utilizza un cavo schermato dedicato a doppino intrecciato con un'impedenza caratteristica di 150 Ω — il cavo bus Profibus di tipo A o di tipo B. Il collegamento al CP 5412/A2 avviene tramite un connettore femmina Sub-D standard a 9 pin sulla staffa della scheda, con i fili di segnale A e B del cavo Profibus collegati alle posizioni dei pin definite. Per le installazioni alle estremità fisiche del segmento Profibus è necessario abilitare una resistenza di terminazione da 150 Ω sul primo e sull'ultimo nodo del cavo.

D5: 6GK1541-2BA00 è un master o uno slave Profibus DP?

Il CP 5412/A2 può funzionare come master Profibus DP di classe 1 (il controller primario che gestisce lo scambio ciclico di I/O con gli slave DP), un master DP di classe 2 (un master di programmazione e diagnostica, il ruolo utilizzato da STEP 7 o STEP 5 per l'accesso online) o come slave DP (dove il PC risponde alle richieste di I/O da un master PLC). Il ruolo operativo viene configurato tramite il software SIMATIC NET: la scheda hardware supporta tutte e tre le modalità.
