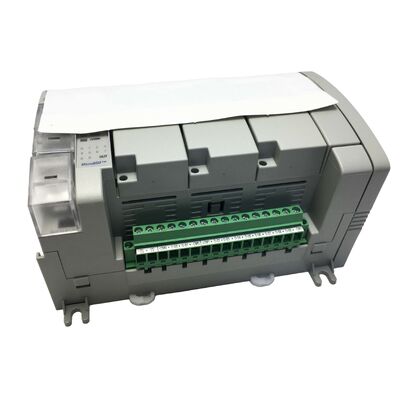

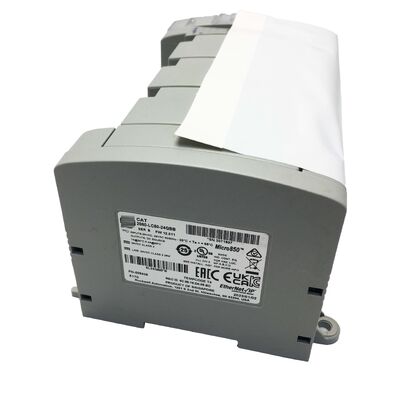

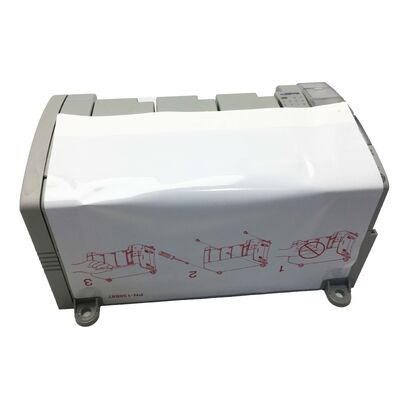

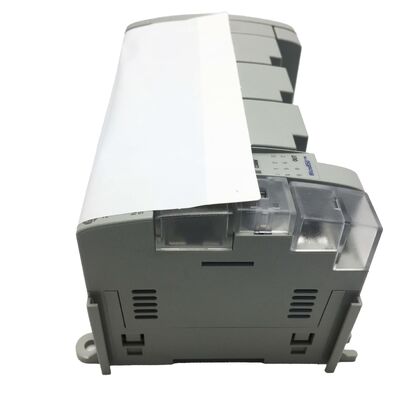

Allen-Bradley 2080-LC50-24QBB | Micro 850 PLC
PLC programmabile con 24 I/O, Ethernet, controllo di movimento ad alta velocità
Codice articolo: 2080-LC50-24QBB
Produttore: Allen-Bradley (Rockwell Automation)
Linea di prodotti: Micro 850
UPC: 884951711709
Condizione: Disponibile nuovo / ricondizionato / in surplus
Panoramica del prodotto
L'Allen-Bradley 2080-LC50-24QBB è un controller logico programmabile standalone di fascia media della serie Micro 850 di Rockwell Automation. Questa piattaforma di controllo colma il divario tra il Micro 820 entry-level e la famiglia CompactLogix più avanzata, rendendola ideale per applicazioni di automazione di macchine di piccole e medie dimensioni che richiedono un ingombro ridotto, connettività Ethernet integrata e capacità di movimento genuine in un'unica unità.
Con 14 ingressi, 10 uscite, porta Ethernet RJ45 integrata, interfaccia di configurazione USB e supporto per un massimo di 4 moduli di I/O di espansione (che espandono gli I/O digitali totali a 132 punti), il 2080-LC50-24QBB offre prestazioni scalabili che crescono con i requisiti della tua applicazione.
Specifiche chiave
| Parametro |
Valore |
| Codice articolo |
2080-LC50-24QBB |
| Linea di prodotti |
Micro 850 |
| I/O di base totali |
24 (14 In / 10 Out) |
| Tensione di ingresso |
12/24V DC Sink/Source |
| Tipo di uscita |
24V DC Source |
| Ingressi ad alta velocità |
8 (Ingressi 0-7) |
| Uscite ad alta velocità |
2 (Uscite 0-1) |
| Frequenza massima HSC |
100 kHz |
| Contatori ad alta velocità |
4 HSC |
| Assi di movimento (PTO) |
2 |
| Slot per moduli plug-in di base |
3 |
| Moduli di I/O di espansione |
Fino a 4 |
| I/O digitali massimi |
132 |
| Porta seriale |
1 * RS-232/485 (non isolata) |
| Porta di configurazione |
1 * USB Type B |
| Porta Ethernet |
1 * RJ45 |
| Ingresso alimentazione |
20.4-26.4V DC (Classe 2 / LVLC) |
| Peso |
0.43 kg |
Capacità I/O avanzate
Il 2080-LC50-24QBB dispone di otto ingressi ad alta velocità in grado di operare fino a 100 kHz tramite contatori ad alta velocità integrati. Questi ingressi fungono da ingressi per encoder in quadratura, contatori di impulsi o canali di misurazione della frequenza, fornendo significative risorse hardware senza moduli di espansione.
Due uscite ad alta velocità funzionano come canali di uscita a treno di impulsi (PTO) per pilotare assi di posizionamento stepper o servo. Se combinati con ingressi HSC per il feedback dell'encoder, ciò consente il posizionamento di base in anello chiuso o il controllo indipendente di assi stepper in anello aperto direttamente dall'unità di base.
Funzionalità di connettività
La porta Ethernet RJ45 integrata supporta il protocollo EtherNet/IP per l'integrazione con reti gestite da Rockwell, la comunicazione con pannelli HMI e l'accesso remoto ai programmi. La porta USB Type B fornisce una programmazione e una configurazione affidabili tramite il software Connected Components Workbench, mentre la porta seriale RS-232/485 supporta la comunicazione con dispositivi legacy e interfacce di strumentazione.
Capacità di espansione
Il supporto per un massimo di quattro moduli di I/O di espansione serie 2080 estende la capacità degli I/O digitali a 132 punti. Le opzioni di espansione includono I/O analogici, I/O digitali aggiuntivi, ingressi di temperatura termocoppia e RTD e moduli a funzione speciale. Tre slot plug-in integrati accettano porte seriali aggiuntive, canali HSC e ingressi analogici per funzionalità migliorate.
Ambito di applicazione
Ideale per applicazioni di controllo di macchine standalone, tra cui macchine confezionatrici, sistemi di trasporto, piccole stazioni di assemblaggio, banchi di prova e pannelli di controllo pompe/ventilatori. Il requisito di alimentazione a 24V DC e la classificazione di potenza di Classe 2 si allineano con le architetture di alimentazione standard per il controllo di macchine, mentre il design compatto da 0,43 kg si adatta in modo efficiente ai quadri di controllo montati su guida DIN.
Programmazione e software
Programmato utilizzando il software Connected Components Workbench (CCW) di Rockwell, disponibile per il download gratuito. Supporta i linguaggi di programmazione Ladder Diagram, Function Block Diagram e Structured Text, insieme a strumenti di configurazione del movimento per la configurazione degli assi PTO. Include monitoraggio online, tendenze dei dati e funzionalità di aggiornamento del firmware.
Domande frequenti
Qual è la differenza tra gli assi di movimento PTO e gli ingressi HSC?
I due canali PTO (Pulse Train Output) generano segnali di impulso e direzione per pilotare driver di motori stepper o amplificatori servo. I quattro canali HSC (High-Speed Counter) contano gli impulsi da encoder o altri dispositivi che generano impulsi fino a 100 kHz. Utilizzati insieme, consentono la verifica di posizione di base in anello chiuso.
Il 2080-LC50-24QBB può comunicare con i pannelli HMI Allen-Bradley tramite Ethernet?
Sì. La porta EtherNet/IP integrata consente la comunicazione diretta con i terminali HMI Allen-Bradley PanelView e PanelView Plus. La comunicazione basata su tag su EtherNet/IP è supportata nativamente sia in CCW che nel software di configurazione HMI.
Quanti moduli di espansione possono essere aggiunti e dove si collegano?
Fino a quattro moduli di I/O di espansione serie 2080 si collegano al lato destro del controller di base, estendendo gli I/O digitali totali a 132 punti. Tre slot plug-in aggiuntivi sull'unità di base accettano moduli plug-in più piccoli per funzionalità migliorate.
Quale alimentatore richiede il 2080-LC50-24QBB?
Il controller richiede un alimentatore a 20.4-26.4V DC classificato come Classe 2 o LVLC. Viene tipicamente utilizzato un alimentatore switching standard a 24V DC con certificazione di Classe 2. Il controller non funziona direttamente con alimentazione AC.
Quale software è necessario per programmare il controller ed è gratuito?
È necessario il software Connected Components Workbench (CCW) di Rockwell Automation, disponibile per il download gratuito. Supporta più linguaggi di programmazione e gestisce l'intero ciclo di vita del progetto, inclusa la configurazione del movimento e gli aggiornamenti del firmware.
