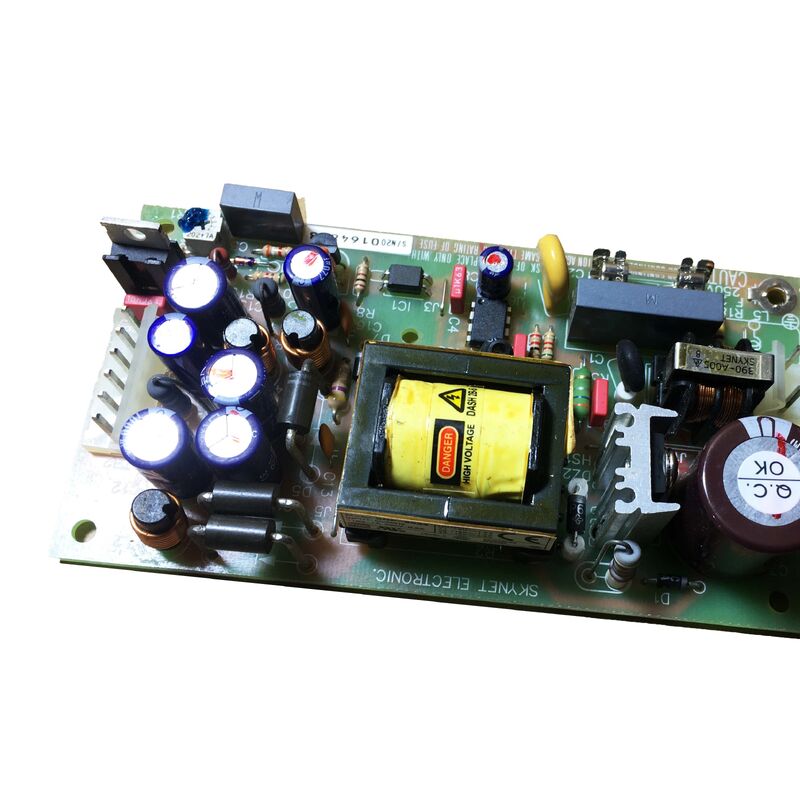

SNP-9034 Modulo di connettori di alimentazione 5V±15V di Skynet Electronics
Visualizzazione del prodotto
Lo Skynet SNP-9034 è un alimentatore a interruttore a telaio aperto da 30 watt che fornisce simultaneamente tre binari di uscita DC regolati: +5V a 1.5A, +15V a 1.2A e -15V a 0.3A.Con gamma universale di ingressi di corrente alternata (da 90VAC a 260VAC) e tolleranza di frequenza mondiale (47Hz a 63Hz), questa fonte di alimentazione funziona senza soluzione di continuità attraverso le reti di alimentazione globali.
progettato per sistemi PLC, schede di controllo di macchine industriali, apparecchiature di misura e elettronica incorporata,questa alimentazione compatta fornisce sia l'alimentazione a livello logico (+5V) che analogico (±15V) in una singola unità di soli 70 × 130 × 32.1 mm.
Specificità principali
| Potenza di uscita totale |
30 W |
| Prodotto 1 |
+5V DC @ 1,5A (nominale) / 3A (picco) |
| Prodotto 2 |
+15V DC @ 1,2A (nominale) / 2A (picco) |
| Prodotto 3 |
-15V DC @ 0,3A (nominale) / 0,5A (picco) |
| Intervallo di tensione di ingresso |
90VAC a 260VAC |
| Frequenza di ingresso |
da 47 Hz a 63 Hz |
| Accuratezza della tensione di uscita |
± 1% (tutti i binari) |
| Certificazioni di sicurezza |
UL 1950, CSA 22.2 n.234, VDE EN60950 |
| Dimensioni |
70 × 130 × 32,1 mm |
Architettura a tripla uscita
Lo SNP-9034 combina +5V per la logica digitale, i microcontrollori e i circuiti di I/O PLC con ±15V per gli amplificatori operativi, il condizionamento del segnale analogo e la strumentazione di precisione.Questa architettura di potenza classica elimina la necessità di più alimentatori o convertitori CC-DC nei sistemi misti digitale/analogico.
Compatibilità universale degli input
Con l'adattamento automatico della tensione da 90VAC a 260VAC, questa alimentazione funziona in tutto il mondo senza modifiche.mentre il tempo di sospensione > 16 ms garantisce un funzionamento stabile attraverso brevi interruzioni di alimentazione.
Progettazione open frame
La struttura a telaio aperto consente una facile integrazione nel telaio dell'apparecchiatura.I fori di montaggio standard M3 (modello 60 × 120 mm) e i connettori di blocco terminale Molex standard del settore assicurano un'installazione e una manutenzione semplici.
Certificazioni e conformità
Le certificazioni di sicurezza UL, CSA e VDE, oltre alla conformità FCC Classe B e VDE Vfg 243/1991 EMI, rendono questa fornitura adatta per le apparecchiature destinate ai mercati nordamericano, canadese ed europeo.
Domande frequenti
L'SNP-9034 può essere utilizzato sia su alimentatori elettrici a 115VAC che a 230VAC?
La gamma di input universale (da 90VAC a 260VAC) consente di operare su qualsiasi tensione di rete standard in tutto il mondo senza modifiche di hardware o configurazione.
Che cos'è la protezione da sovratensione?
La protezione Crowbar cortocircuita l'uscita interessata quando la tensione supera le soglie di sicurezza, proteggendo i circuiti a valle.Questa funzione di sicurezza si attiva in caso di guasti interni e richiede un ciclo di alimentazione per ripristinare.
I binari di uscita possono essere caricati in modo indipendente?
Ogni rotaia può funzionare a carico da 0 A senza requisiti minimi obbligatori.
I connettori sono facili da trovare per la sostituzione?
Sia gli ingressi CA (Molex 5277-2) che gli output CC (Molex 5273-x) utilizzano blocchi terminali standard del settore con ampia disponibilità e equivalenti compatibili.
Questo è adatto per i pannelli di controllo PLC?
Quando installato in un involucro adeguatamente messa a terra con accesso limitato alle parti attive, lo SNP-9034 soddisfa i requisiti per i pannelli di controllo industriali e il telaio dell'attrezzatura.
