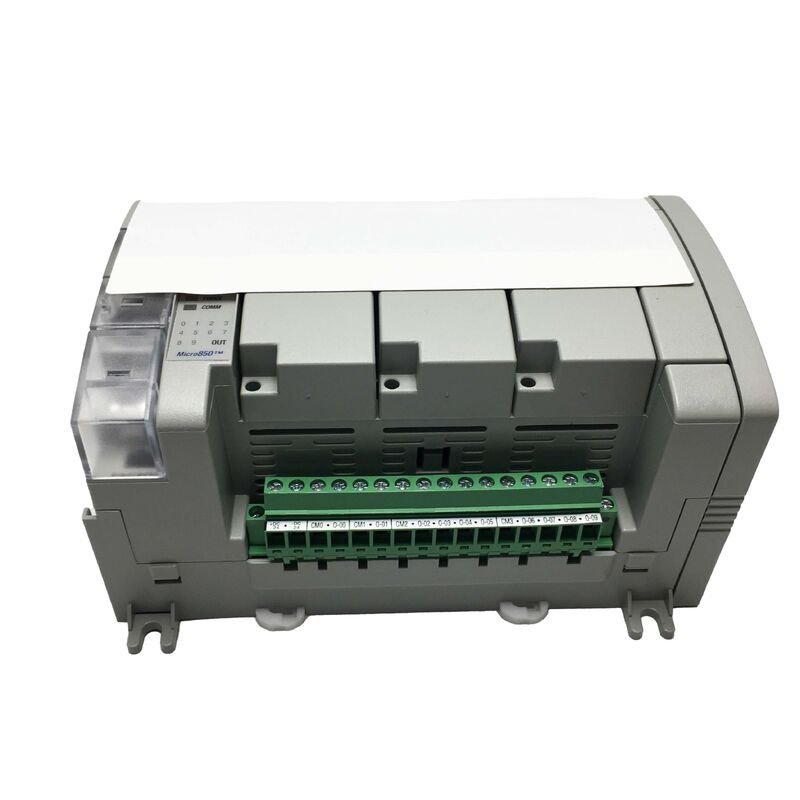

Controller Micro850 EtherNet/IP Allen-Bradley 2080-L50E-24QWB
Il Allen-Bradley 2080-L50E-24QWB è un controller programmabile Micro850 EtherNet/IP a 24 punti che offre 14 ingressi digitali con tensione nominale 24V DC o AC e 10 uscite a relè. Questa configurazione QWB offre vantaggi distinti per applicazioni di commutazione miste di tensione e carichi AC, dove le uscite a transistor richiederebbero relè di interfaccia aggiuntivi.
Panoramica del Controller
Questo controller Micro850 occupa la posizione intermedia nella famiglia Micro800, dotato di una porta Ethernet 10/100Base-T integrata, una porta seriale RS232/485 non isolata e una porta di programmazione USB. Supporta fino a quattro moduli di I/O di espansione serie 2085 e include tre slot plug-in per moduli a funzione specializzata, rendendolo ideale per applicazioni che richiedono capacità di espansione future.
Specifiche Chiave
| Parametro |
Valore |
| Ingressi Digitali |
14 × 24V DC/AC |
| Uscite Digitali |
10 × Relè |
| Alimentazione |
24V DC |
| Canali HSC |
Fino a 4 |
| Memoria Programma |
10K passi di programma |
| Memoria Dati |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Porta Seriale |
RS232/485 (non isolata) |
| USB |
Porta di programmazione |
| Slot Plug-In |
3 |
| I/O di Espansione |
Fino a 4 moduli |
| Max I/O Totale |
Fino a 132 punti digitali (con espansione) |
Vantaggi Uscite a Relè
Le 10 uscite a relè forniscono contatti privi di potenziale che sono elettricamente isolati dal circuito di alimentazione del controller. Ciò consente la commutazione di carichi AC o DC senza preoccuparsi della polarità o della condivisione del ritorno comune, rendendoli ideali per applicazioni con requisiti di tensione misti o carichi di pilotaggio induttivi.
Capacità di Ingresso AC/DC Duale
I 14 ingressi accettano direttamente sia 24V DC che AC, eliminando la necessità di relè di condizionamento del segnale aggiuntivi in applicazioni di retrofit con cablaggio di campo AC esistente. Quattro ingressi sono configurabili come canali contatore ad alta velocità per feedback encoder, ingressi di impulsi di misuratori di flusso e applicazioni di misurazione di frequenza.
Connettività di Rete
La porta Ethernet integrata supporta sia EtherNet/IP per l'integrazione nell'ecosistema Allen-Bradley che Modbus TCP/IP per la comunicazione con dispositivi di terze parti. Il controller può comunicare contemporaneamente con un massimo di 8 nodi Ethernet, coprendo i tipici requisiti di macchine standalone o piccole celle di produzione.
Capacità di Espansione
Il controller si espande tramite tre slot plug-in per moduli a funzione specializzata e quattro slot per moduli di espansione per l'aggiunta di punti I/O in blocco. Questa architettura a doppia espansione supporta fino a 132 punti I/O digitali mantenendo la flessibilità per applicazioni analogiche, di temperatura e di controllo del movimento.
Programmazione e Software
La programmazione viene eseguita utilizzando il software Connected Components Workbench (CCW) di Rockwell Automation, che supporta tutti i linguaggi IEC 61131-3, tra cui diagramma a ladder, diagramma a blocchi funzionali, testo strutturato e diagramma funzionale sequenziale, senza costi di licenza aggiuntivi.
Domande Frequenti
Qual è la differenza tra il 2080-L50E-24QWB e il 2080-L50E-24QBB?
Entrambi i controller sono identici in termini di comunicazioni, espansione e capacità di elaborazione. Il QWB dispone di 10 uscite a relè per la commutazione AC/DC, mentre il QBB ha 10 uscite a transistor di tipo sinking solo per carichi 24V DC. Scegliere QWB per applicazioni a tensione mista e QBB per commutazione DC più veloce.
Quanti punti I/O totali può supportare il controller con espansione?
Partendo da 24 punti onboard, l'aggiunta di quattro moduli di espansione serie 2085 a 32 punti raggiunge circa 132 punti I/O digitali. I tre slot plug-in aggiungono moduli a funzione specializzata senza occupare slot di espansione.
Quale software è necessario per la programmazione?
Connected Components Workbench (CCW) è il software gratuito di Rockwell Automation che supporta tutti i linguaggi di programmazione IEC 61131-3 e include la modalità di simulazione per test offline.
Il controller può comunicare con dispositivi Modbus?
Sì, la porta Ethernet supporta Modbus TCP/IP e la porta seriale RS232/485 supporta Modbus RTU, rendendolo adatto per applicazioni che richiedono la comunicazione con dispositivi di campo Modbus legacy.
Cosa significa in pratica la soglia di ingresso inferiore di 14V?
La soglia minima di 14V garantisce un riconoscimento affidabile dell'ingresso in sistemi con cali di tensione o lunghi percorsi di cavo. Un'alimentazione nominale di 24V che scende a 18V produrrà comunque un logico 1 valido, fornendo un margine confortevole per le condizioni di alimentazione del mondo reale.
