FX2N-5N Mitsubishi FX2N5M Analog I/O Module Controller Originale Nuovo

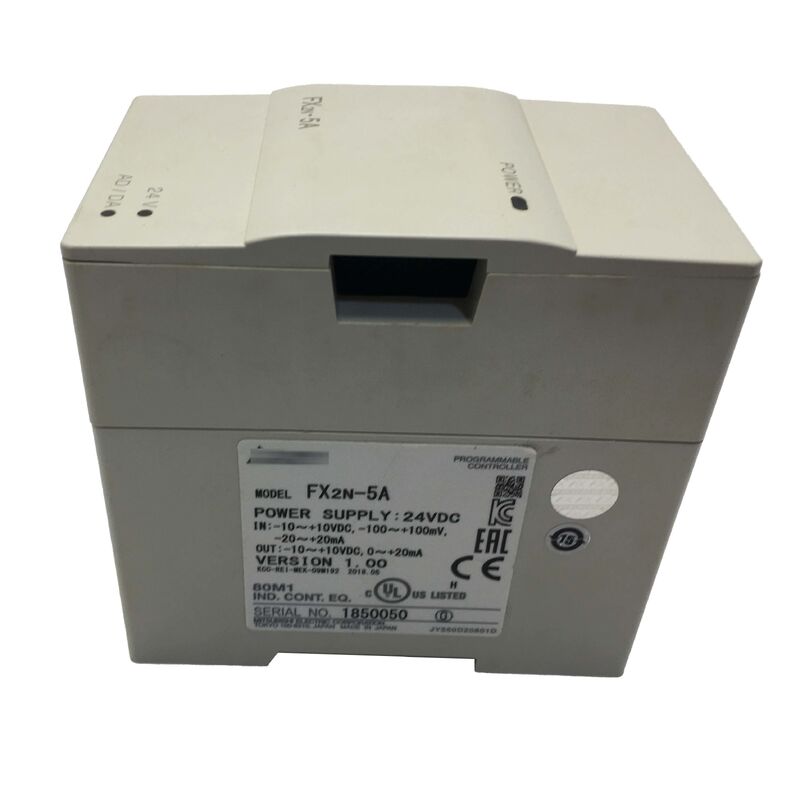

Visualizzazione del prodotto
Numero della parte:FX2N-5A
Produttore:Mitsubishi Electric Corporation (Giappone)
Famiglia di prodotti:Serie MELSEC-F -- FX2N
Tipo di modulo:Modulo di funzione speciale combinato di ingresso e uscita analogici
Specificità principali
| Input analogici |
4 canali |
| Intervallo di ingresso (tensione) |
±10V (11-bit) |
| Intervallo di ingresso (microvoltaggio) |
± 100 mV (15-bit + segno) |
| Intervallo di ingresso (attuale) |
±20mA (14-bit) / 4-20mA (14-bit) |
| Uscita analogica |
1 canale |
| Intervallo di uscita |
±10V / 0-20mA / 4-20mA |
| Punti di I/O occupati |
8 |
| Tensione di alimentazione |
24VDC (esterno) / 5VDC (dall'unità principale) |
| Montaggio |
Ferrovie DIN |
| Connessione |
Termini a vincolazione |
| PLC compatibili |
FX2N, FX3G, FX3GE, FX3U, FX3UC |
Caratteristiche tecniche
- Configurazione per canale per una massima flessibilità
- Input di micro-tensione ad alta risoluzione (15-bit + segno) per misurazioni di precisione
- Funzioni di filtraggio digitale e aritmetiche integrate
- Funzionamento simultaneo di tutti i canali di entrata e di uscita
- Collegamento diretto a tensiometri, celle di carico e sensori di precisione
Domande frequenti
Come fa il programma PLC a comunicare con il FX2N-5A per leggere i valori analogici convertiti?
L'FX2N-5A utilizza l'interfaccia standard di memoria buffer (BFM) del modulo di funzione speciale MELSEC-F. Il PLC legge i valori analogici convertiti dal BFM del modulo utilizzando l'istruzione FROM,che specifica il numero del modulo, il registro di partenza BFM, i registri dei dati di destinazione e il numero di registri da leggere.
Sono attivi tutti e quattro i canali di ingresso contemporaneamente?
Sì, tutti e quattro i canali di ingresso convertono simultaneamente e aggiornano tutti i risultati di conversione dei canali in ogni ciclo di conversione del modulo, rendendolo ideale per applicazioni che richiedono la cattura simultanea del segnale.
Il campo di ingresso ± 100 mV richiede un cablaggio speciale?
È fortemente raccomandato il cavo a coppia tortuosa schermata con il schermo a terra ad una estremità per tutte le connessioni di canale ± 100 mV a causa dei bassi livelli di segnale e della suscettibilità al rumore elettrico.
Il canale di uscita analogo può essere utilizzato contemporaneamente ai canali di ingresso?
Sì, il canale di uscita analogo funziona indipendentemente e simultaneamente con tutti e quattro i canali di ingresso, senza alcuna esclusione reciproca tra l'operazione di ingresso e di uscita.
Il FX2N-5A è compatibile con gli attuali PLC della serie FX5U o iQ-R?
No, il FX2N-5A è compatibile solo con i PLC della serie FX2N e FX3. Per i progetti basati su FX5U, è necessario specificare gli adattatori analogici FX5-4AD-ADP o FX5-4DA-ADP di Mitsubishi Electric.
